Der Zangenstromwandler E94 verwendet eine Halleffekt-Zelle, wodurch die Messung von Gleich- oder Wechselstrom ohne Eingriff in die Anlagen möglich ist (keine Unterbrechung des Messstroms).
Die Haupteigenschaften dieser Zange sind:
Kompakt und so ergonomisch geformt, dass auch schwer zugängliche Stellen gut zu erreichen sind
Messempfindlichkeit
Einfach und sicher in der Anwendung
Mit dem Zangenstromwandler E94 können Ströme von 100 mA bis 100 A Peak mit 2 Messbereichen 10 A und 100 A gemessen werden. Bandbreite mit durchgehendem Frequenzbereich bis 100 kHz (-3dB).
Der Zangenstromwandler hat:
eine DC-Nullabgleich -Drucktaste mit Speicherung der Einstellung,
Anzeigen:
Messbereichsüberschreitung
DC-Nullabgleich-Bestätigung
Besonderheit: Das Ausgangssignalkabel hat einen 4-poligen, ummantelten Stecker, der mit den Qualistar Class A-Geräten der neuesten Generation von Chauvin-Arnoux kompatibel ist. Die Zange wird dann vom Gerät mit Strom versorgt. Über diesen speziellen Anschluss erkennt das Gerät den Zangenstromwandler automatisch.
Technische Daten
Strombereich 100 mA 100 A
2 Messbereiche 10 A und 100 A
Bandbreite DC bis 100 kHz
Umschließungsdurchmesser von 11,8mm
IEC 61010 CAT III 600 V / CAT IV 300 V
Abmessungen: 231 x 36 x 67 mm
Gewicht: 270 g
Messleitungslänge: 3 m
| Technische Details |
|---|
| Analoge Balkenanzeige |
nein |
| Mehrfachanzeige |
nein |
| Mit Bildschirmhintergrundbeleuchtung |
nein |
| Messwertspeicher |
nein |
| Messbereichswahl |
manuell |
| Strommessbereich/DC |
0,1..100 A |
| Strommessbereich/AC |
0,1..100 A |
| Stromart |
AC/DC |
| Echteffektivwertmessung (TRMS) |
nein |
| Spannungsmessung/AC |
nein |
| Spannungsmessung/DC |
nein |
| Widerstandsmessbereich |
nein |
| Temperaturmessung |
nein |
| Kapazitätsmessung |
nein |
| Frequenzmessung |
nein |
| Leistungsmessung |
nein |
| Ableitstrommessung |
nein |
| Oberwellenmessung |
nein |
| Messung in Kabel mit Hin- und Rückleiter |
nein |
| Zangenöffnung |
12 mm |
| Ausführung als Adapter zum Anschließen an Multimeter |
ja |
| Schnittstelle |
nein |
| Messkreiskategorie |
CAT IV |
| Max. Spannung Messkreiskategorie |
300 V |
| Durchgangsprüfung |
nein |
Lieferumfang:

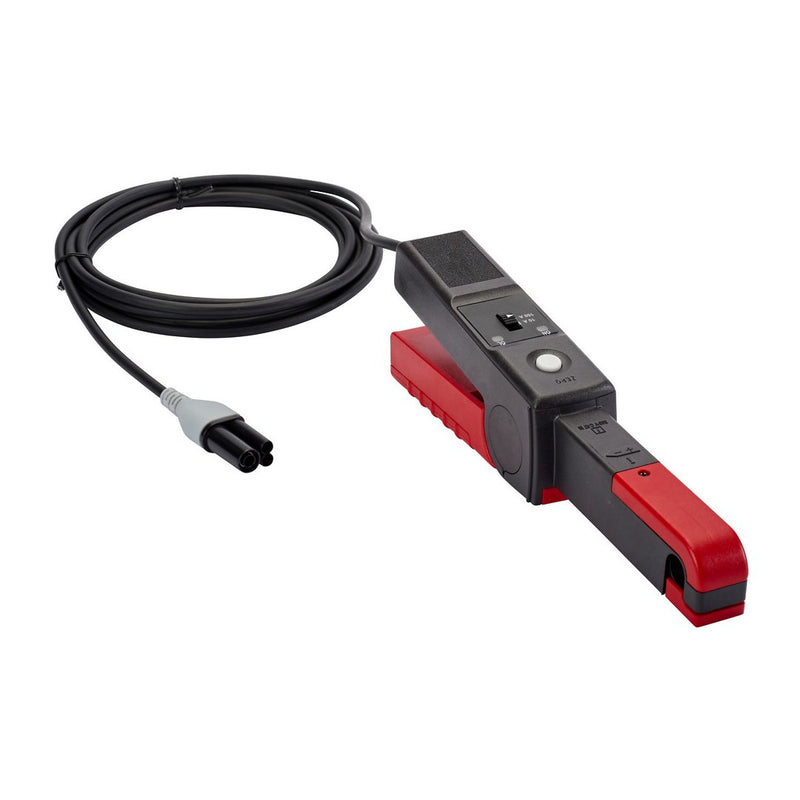

1 x Chauvin Arnoux - Zangenmessgerät Zange E94 für C.A 8345
