Die CA 1954 wurde besonders im Hinblick auf einfache Benutzung entwickelt und sie erfüllt alle Anforderungen für die Gebäude-Thermografie, sowie für Prüf- und Wartungsarbeiten in der Elektrik und Mechanik:
Wärmeeffzienz-Audits
Fehlersuche nach Wärmebrücken, Luftlecks, feuchten Stellen usw

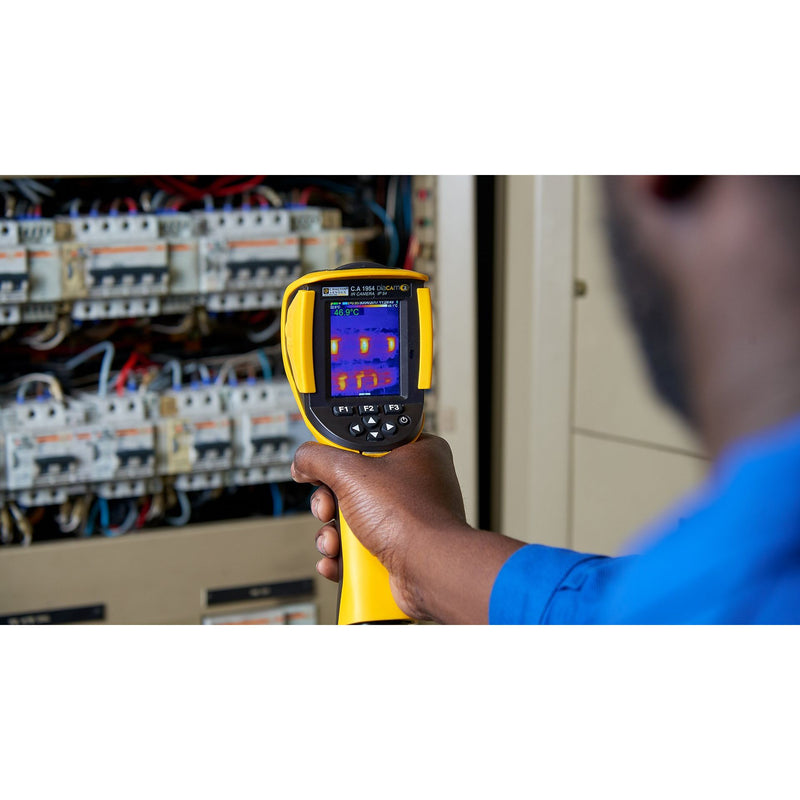

Elektrik-Wartung: Erkennen von defekten Kontakten, von Last-Unsymmetrien
Mechanik-Wartung: Entdecken von Verschleißpunkten, Motorüberhitzungen, Schmierproblemen, usw
Ihre Konzeption gewährleistet einfache und komfortable Bedienung:
die Kamera liegt gut in der Hand und alle Funktionen sind mit einer Hand bedienbar
sie lässt sich mit ihrem Handgriff sicher auf jeder ebenen Fläche abstellen

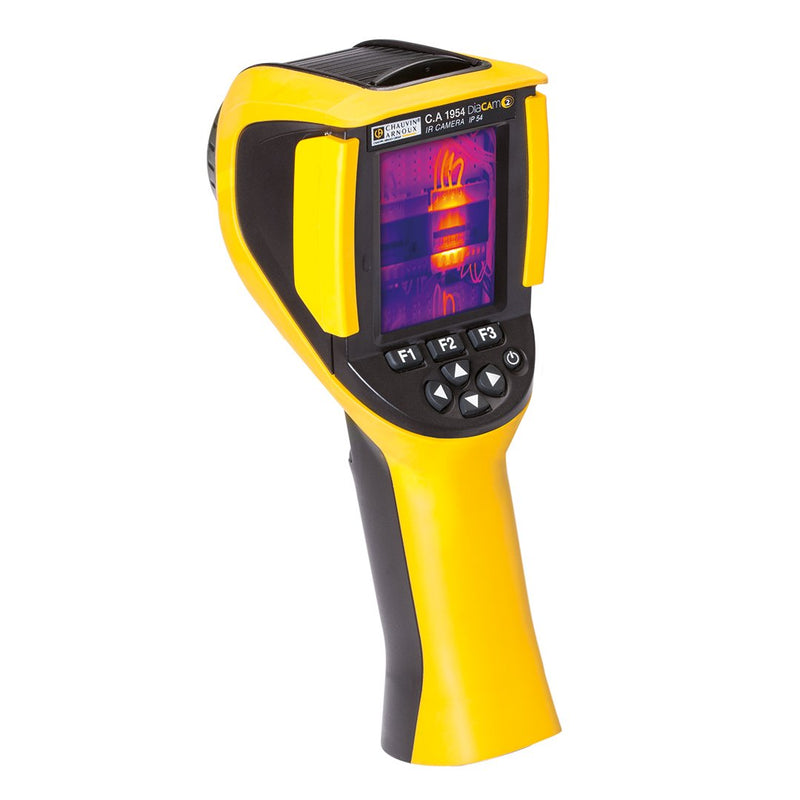

der große 2,8-Zoll-Bildschirm verfügt über eine automatische Helligkeitsregelung
das Weitwinkel-Sichtfeld mit 38° x 28° ist "
focus free"
d.h. die Bilder sind in jeder Entfernung scharf
die kontext-sensitive Hilfe sorgt für problemlose und fehlerfreie Bedienung
zu jedem Bild lassen sich Sprachkommentare anfügen und abspeichern

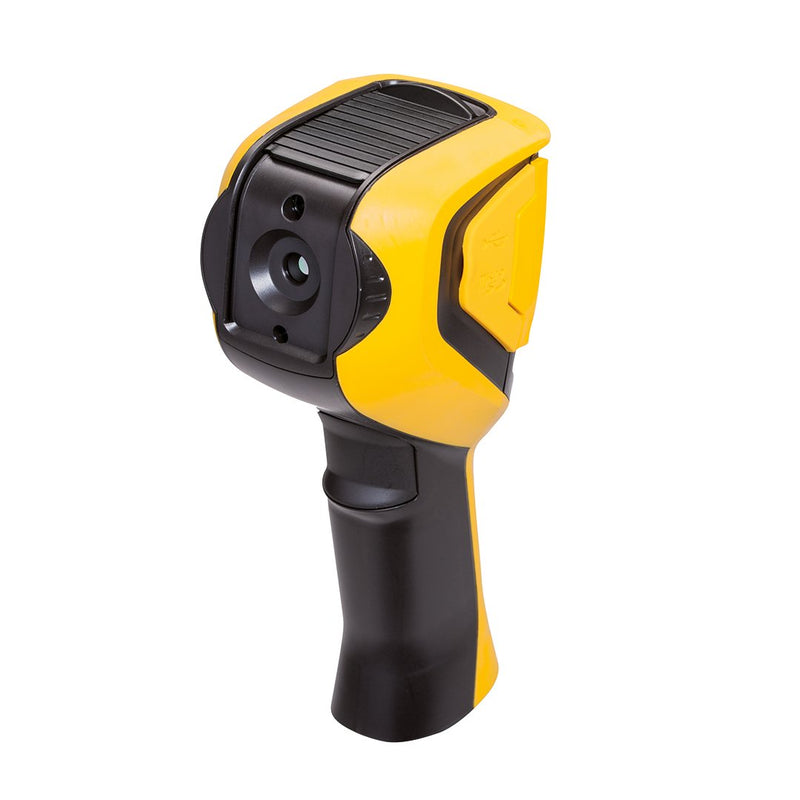

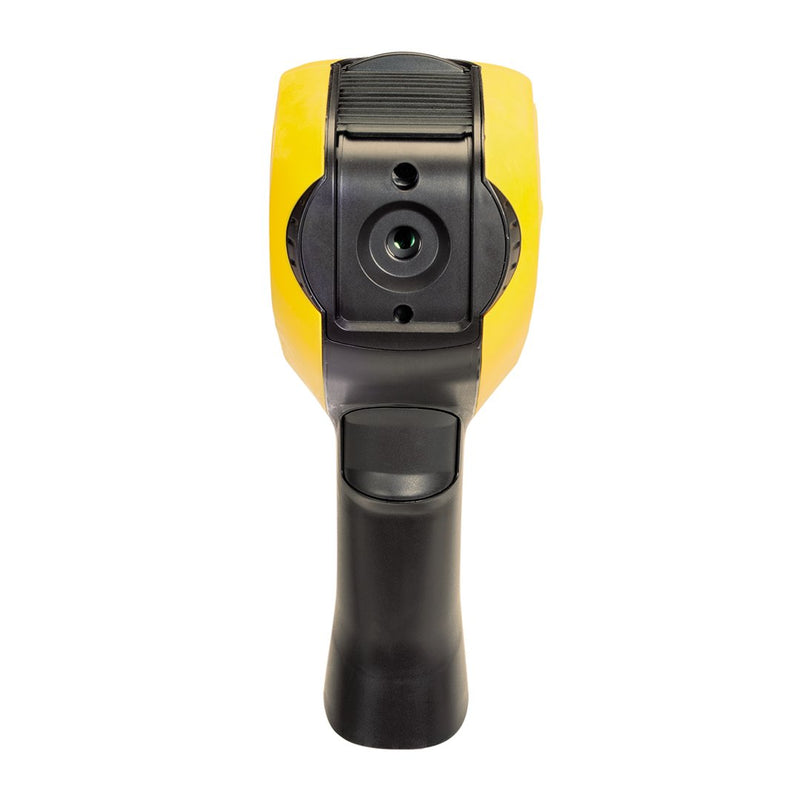

das Objektiv ist durch einen unverlierbaren Schiebe-Rollo geschützt.
Die CA 1954 ist problemlos über Bluetooth mit anderen Messinstrumenten vernetzbar, so dass zusätzliche Messwerte von Zangenstromwandlern, Umweltmessgeräten, wie z.B. Stromstärke, Temperatur, Luftfeuchte, Taupunkt usw gleichzeitig erfasst werden können.
Software
Mit CAmReport, einer Software für die Wärmebildauswertung, sind genaue Analysen mit einer großen Auswahl an Hilfsfunktionen möglich:
Mess-Cursoren für die Anzeige der Temperatur am gewählten Bildpunkt
Wärmeprofil: automatische Anzeige der Min-/Max-/Mittelwert-Temperatur einer Bildzeile
Zeichnen eines Quadrats oder Kreises für Bereichs-Analysen
in Ergebnistabellen erscheinen automatisch und in Echtzeit sämtliche Informationen und Analyse-Hilfsmittel eines Wärmebilds
Auswahl von Vielecken oder Linienzügen, um bestimmte Bereiche des Wärmebilds genauer zu analysieren
die serienmäßig vorhandene Emissivitätstabelle lässt sich vom Benutzer einfach ergänzen.
CAmReport erstellt auch automatisch Prüfberichte nach verschiedenen verfügbaren Vorlagen, die sich dann im *.pdf- oder Word-Format einfach exportieren lassen. So sind deren Bearbeitung und Archivierung besonders einfach.
Stärken
Außergewöhnlich lange Batteriebetriebszeit von 9 Stunden mit Standard-NiMH-Akkus oder Alkali-Batterien
Vernetzung mit Zangenstromwandlern, Multimetern und Umwelt-Messgeräten um zusätzliche Messungen gleichzeitig vorzunehmen, wie Stromstärke, andere Einflussgrößen oder des Taupunkts, um schimmelgefährdete Bereiche zu entdecken
Direktes Anfügen von Sprachkommentaren zu den Bildern
Umbenennung von Foto- und Wärmebildern entsprechend dem Prüfort
Aufzeichnung der Kamera-Konfigurationen je nach Art der Anwendung
Technische Daten
Infrarot-Sensor 160 x 120 des Typs Mikrobolometer UFPA, 8 ~14 µm
Thermische Empfindlichkeit NETD: 0,08 K [??? °C ? K (Kelvin !)] @ 30 °C (0,08 °C @ 30 °C)
IFOV (räumliche Auflösung): 4,4 mrad
Temperaturbereich: -20 °C bis 250 °C
Anzeigearten: Wärmebild, Foto-Bild mit automatischem Parallaxen-Ausgleich, Bildüberlagerung mittels PC-Software
Mess-Hilfsmittel: 1 manueller Cursor + 1 automatische Erkennung + Min-/Max-/Mittelwert-Anzeige im gewähltem Bereich + Wärmeprofil + Isothermen mit Angabe des über Bluetooth erfassten Taupunkts
Einstellbare Parameter: Emissivität, Umgebungstemperatur, Entfernung, rel. Luftfeuchte

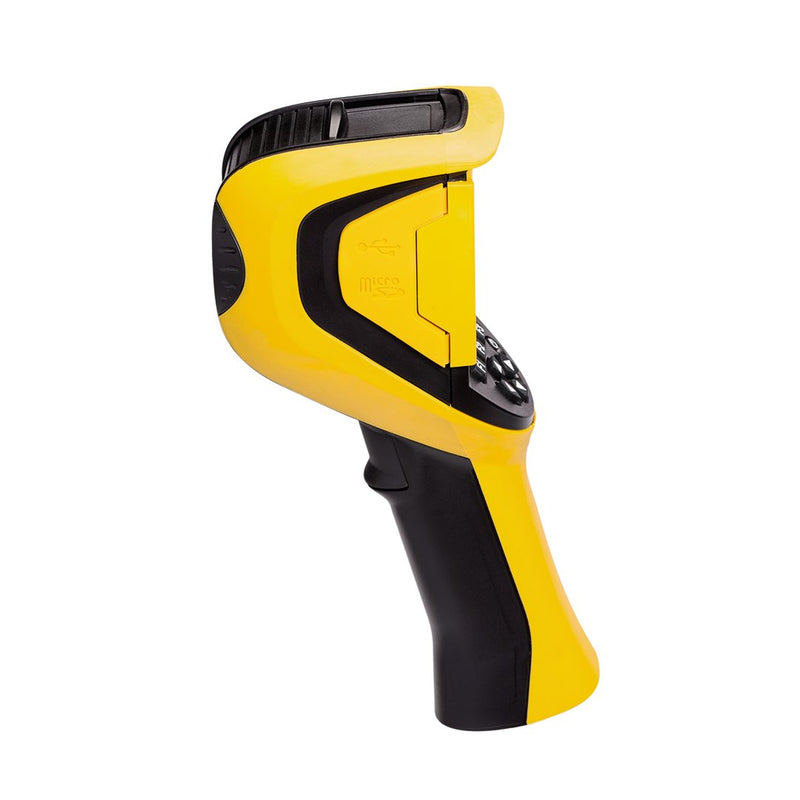

Speicherung auf µSD-Karte mit 2 GB (für ca. 4000 Bilder), austauschbar gegen maximal 32 GB
Schutzart IP 54
Abmessungen / Gewicht: 225 x 125 x 83 mm / 700g mit Batterien
| Technische Details |
|---|
| Sensorauflösung (horizontal) |
160 px |
| Sensorauflösung (vertikal) |
120 px |
| Mit Touchscreen |
nein |
| Wärmebild |
ja |
| Visuelle Darstellung |
ja |
| Thermisches/visuelles Bild (in einem Bild) |
nein |
| Videoaufnahme |
nein |
| Bilder pro Sekunde (BpS) |
9 |
| Temperaturmessbereich |
-20..250 °C |
| Bildfeldwinkel (FOV) horizontal |
20 ° |
| Bildfeldwinkel (FOV) vertikal |
20 ° |
| Momentaner Bildfeldwinkel (IFOV) |
4,1 m rad |
| Autofokus |
nein |
| Automatische Ausrichtung |
nein |
| Schärfentiefeerweiterung (Focus Stacking) |
nein |
| Bildmittelung (Image averaging) |
nein |
| Bildgröße vergrößerbar |
nein |
| Mit Memory-Funktion |
ja |
| Interner Speicher |
nein |
| SD-Kartenslot |
nein |
| MiniSD-Kartenslot |
nein |
| MicroSD-Kartenslot |
ja |
| CompactFlash-Kartenslot Typ I |
nein |
| CompactFlash-Kartenslot Typ II |
nein |
| USB-Anschluss |
ja |
| Bluetooth-Schnittstelle |
ja |
| WLAN-kompatibel |
nein |
| Analoger Videoausgang |
nein |
| HDMI-Anschluss |
nein |
| Ethernet |
nein |
| Gigabit Ethernet |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| FireWire-Anschluss (IEEE1394) |
nein |
| Gekühlter Detektor |
nein |
| Mit Laser |
ja |
| Mit eingebauter Lampe |
nein |
| Mit Stativhalterung |
nein |
| Geeignet für austauschbare Linsen |
nein |
| Mit digitalem Alarm |
nein |
| Mit Feuchtigkeitssensor |
nein |
| Mit Laserabstandsmessung |
nein |
| Akkubetrieben |
ja |
| Externe Stromversorgung erforderlich |
nein |
| Max. Batterielaufzeit |
9 h |
| Schutzart (IP) |
IP54 |
| Gewicht |
0,7 kg |
Lieferumfang:
1 x Chauvin Arnoux - Wärmebildkamera Wärmebildkamera C.A 1954 DiaCAM2
