BEDIENERFREUNDLICHKEIT

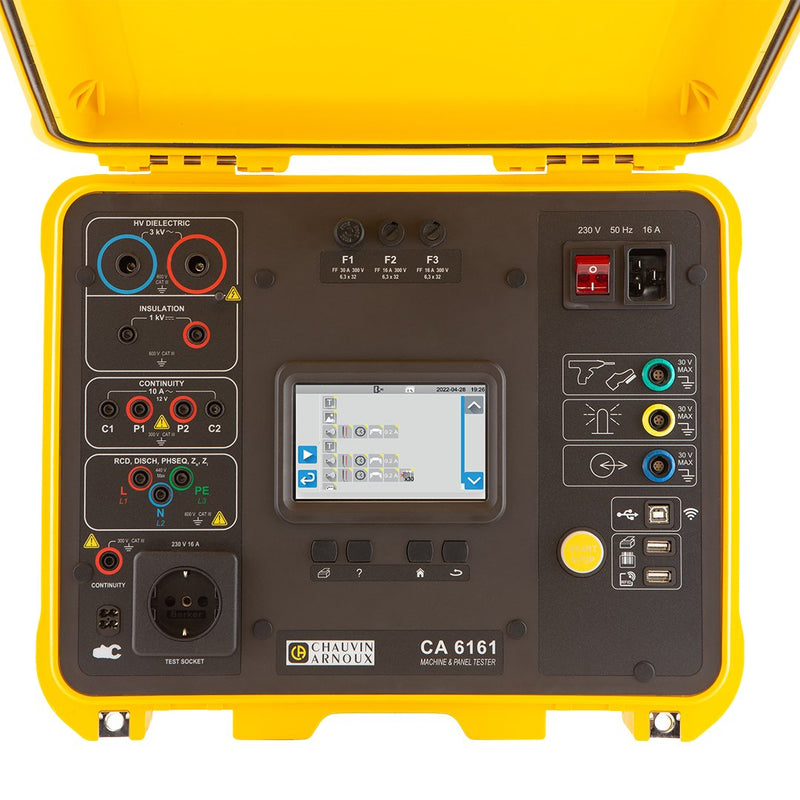

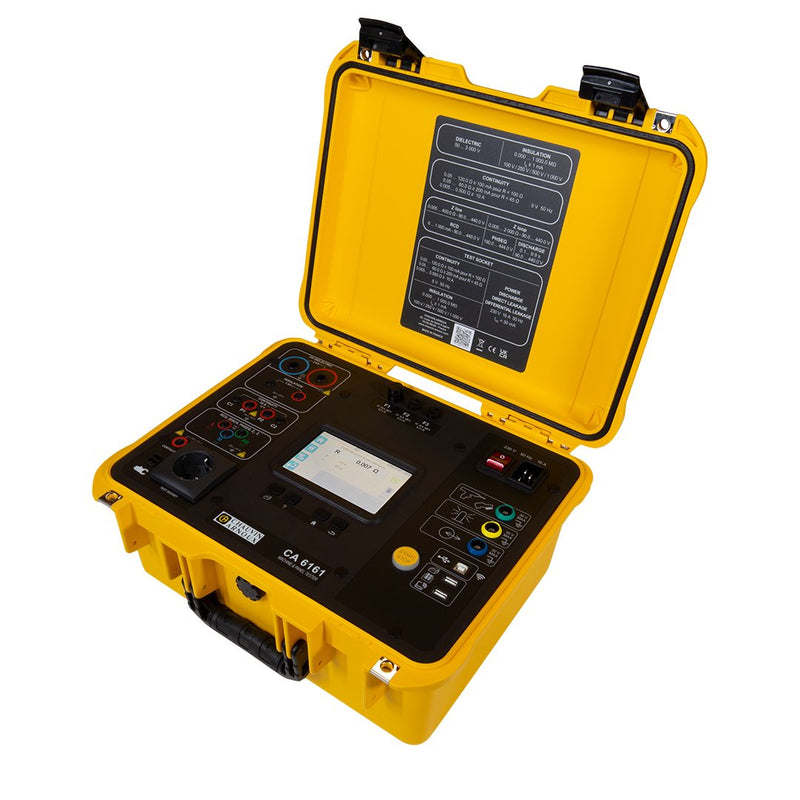

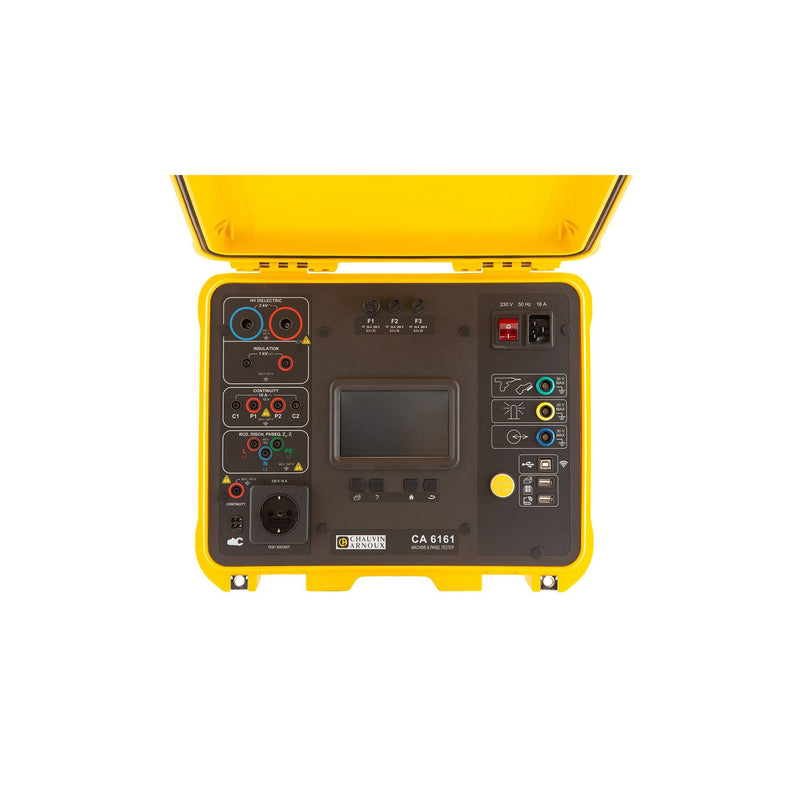

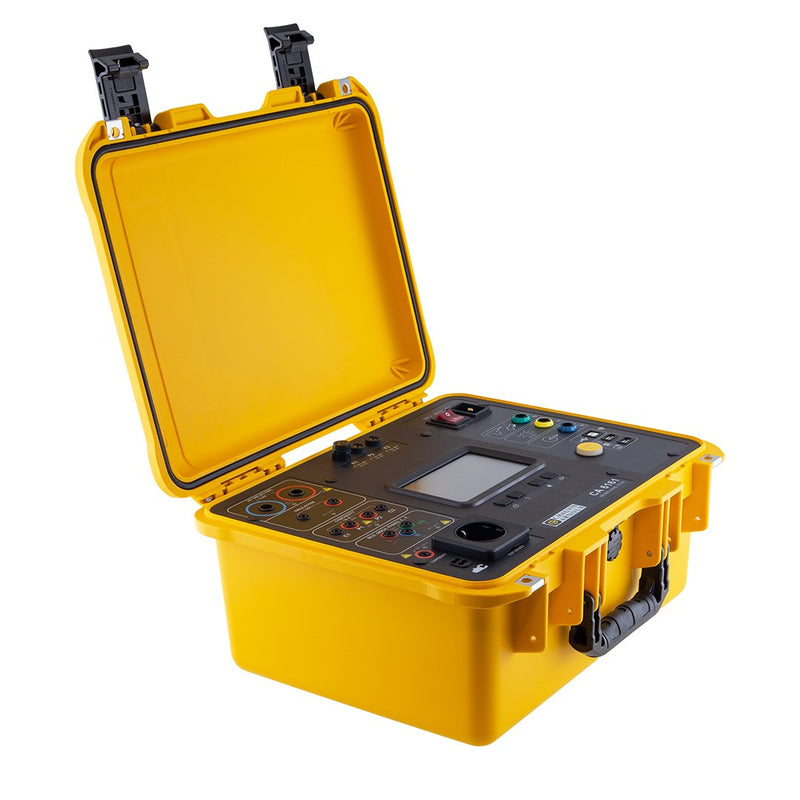

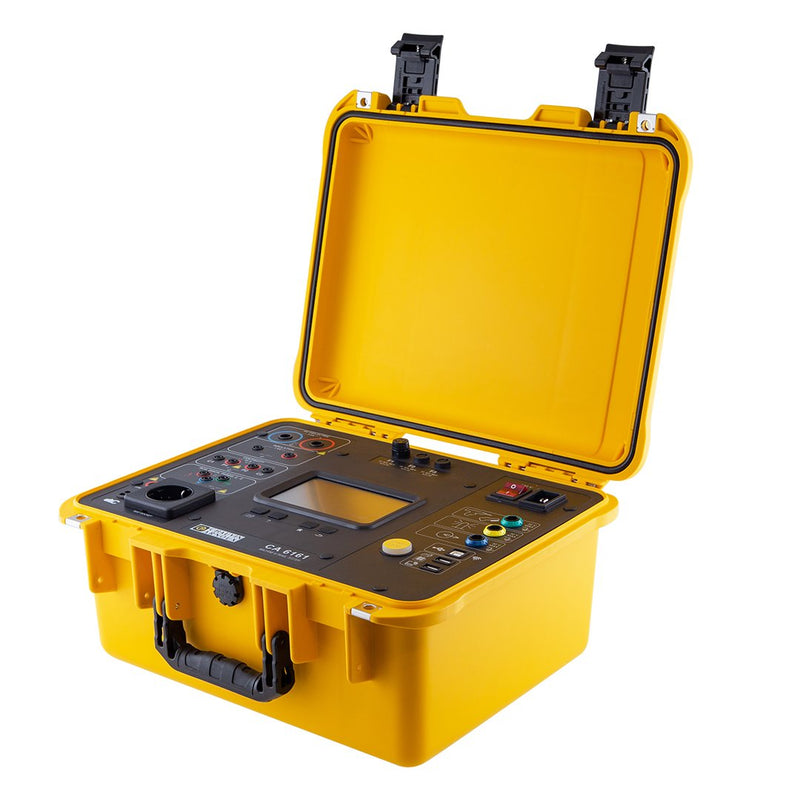

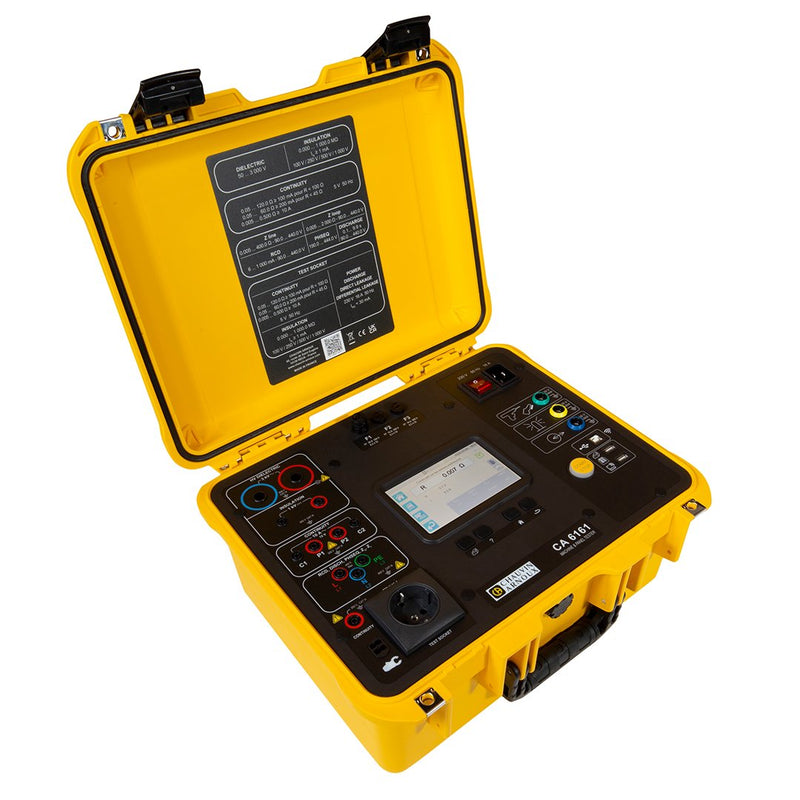

Der CA 6161 kommt in einem gelben Baustellenkoffer. Er verfügt über einen beleuchteten Touchscreen, der auch mit Handschuhen bedient werden kann. Die mehrsprachige Bedienerschnittstelle kann während der gesamten Nutzung zahlreiche Hilfsbildschirme anzeigen, um den Nutzer durch Bilder, Texte und Symbole zu führen. Er kommuniziert per WLAN-Verbindung und über die beiden USB-A-Anschlüsse.
Vier Express-Befehlstasten
Der Installationsprüfer CA 6161 besitzt vier Express-Befehlstasten, damit Sie in jeder Lage folgende Funktionen bequem direkt bedienen können: Ausdrucken einer Messung auf dem Aufkleber-Drucker, Aufrufen der Hilfe für die aktuelle Funktion, Zurückkehren zum Hauptbildschirm und Zurückkehren zum vorherigen Menü. Besonders praktisch ist das direkte Zurückspringen zum Hauptbildschirm, egal auf welcher Ebene der Benutzeroberfläche man sich gerade befindet.
Der CA 6161 speichert bis zu 100.000 Prüfungen. Eine PC-Software überträgt per WLAN oder USB die Prüfdaten und dient der Analyse und Berichterstellung.
Die Aktualisierung der eingebetteten Software erfolgt ganz bequem in wenigen Minuten mit einem USB-Stick.
ANWENDUNGSBEREICHE
Der CA 6161 ist perfekt geeignet für die Prüfung und Zertifizierung der elektrischen Sicherheit von Geräten im Rahmen von:
Überprüfung der Konformität bei der Endkontrolle,
wiederkehrende Prüfung,
Wartungsarbeiten.
Seine Einsatzbereiche findet er vor allem bei:
Herstellern von elektrischen Geräten und Ausrüstungen für die Konformitätsprüfung (CE-Kennzeichnung)
Elektroinstallateuren für die Prüfung von Niederspannungs-Schaltschränken
Wartungsunternehmen für die Industrie, um die Konformität von Maschinenparks oder Anlagen zu prüfen
Kundendienstfirmen für Reparaturen und Konformitätsprüfungen von fehlerhaften Elektrogeräten und Ausrüstungen
Prüfstellen für wiederkehrende Prüfungen
Technischen Ausbildungszentren
FUNKTIONSUMFANG VON CA 6161
Durchgangsprüfung 2- oder 4-Leiter-Messung, 0,1 A, 0,2A, 10 A, Spannungsabfall ? U
Isolationsprüfung 1 GO
Dielektrische Spannungsprüfung 3 kV
Prüfung von RCD / FI Typ A, AC, B, B+, F, EV
Schleifenimpedanz und Leitungsimpedanz
Direkte Ableitstrommessung
Differenz-Ableitstrommessung
Leistungen in Einphasen- oder Drehstromnetzen
Messung mit Stromzange
Bestimmung der Phasenfolge
Entladezeit
Stärken
Prüfungen unter Anwendung der Regel- und Normvorgaben
Benutzerdefinierbare automatische Sequenzen AutoScript
Farb-Touchscreen mit Handschuhen verwendbar
Mehrsprachige Schnittstelle
Benutzerdefinierbare Sichtprüfungen
Spannungsprüfung 3 kV, Isolationsprüfung 1 GO, Durchgangsprüfung 10 A
FI-Schutzschalterprüfung (RCD) 6 mA bis 1000 mA
Direkte und Differenz-Ableitstrommessung
Entladezeit
Pass/Fail-Aufkleber werden automatisch ausgedruckt
Schnittstellen für Barcode, RFID, Fernbedienung und Lampen
Speichert bis zu 100.000 Prüfungen
1 x USB-B und 2 x USB-A
WLAN-Kommunikation
PC-basierte Software zur Analyse und Berichterstellung
Aktualisierung der eingebauten Software per USB-Stick
| Technische Details |
|---|
| Anzeige |
graphisch |
| Grenzwertanzeige |
ja |
| Schutzleiterspannungsfallmessbereich |
0..5 V |
| Isolationswiderstandsmessbereich |
0..1000 MOhm |
| Restspannungsmessung |
ja |
| Schleifenimpedanzmessung |
ja |
| Spannungsprüfung (Hochspannungsprüfung) |
ja |
| Schutzleiterwiderstandsmessung |
ja |
| Ersatzableitstrom |
nein |
| Schutzleiterstrom |
ja |
| Differenzstrom |
ja |
| Berührungsstrom |
nein |
| Leistungsmessung |
ja |
| Verbraucherstrommessung |
ja |
| Automatischer Prüfablauf |
ja |
| Messwertspeicher |
ja |
| Schnittstelle |
ja |
| Druckeranschluss |
ja |
| Drucker integriert |
nein |
| Commander zur Fernbedienung des Prüfgerätes |
ja |
| Prüfung nach EN 50678 |
nein |
| Prüfung nach EN 50699 |
nein |
| Prüfung nach IEC/EN 60065 |
nein |
| Prüfung nach IEC/EN 60204 |
nein |
| Prüfung nach IEC/EN 60335 |
nein |
| Prüfung nach IEC/EN 60598 |
nein |
| Prüfung nach IEC/EN 60950 |
nein |
| Prüfung nach IEC/EN 60974-4 |
nein |
| Prüfung nach IEC/EN 61439 |
nein |
| Prüfung nach IEC/EN 61558 |
nein |
| Prüfung nach VDE 0701/0702 |
nein |
| Prüfung nach DIN VDE 0113 |
nein |

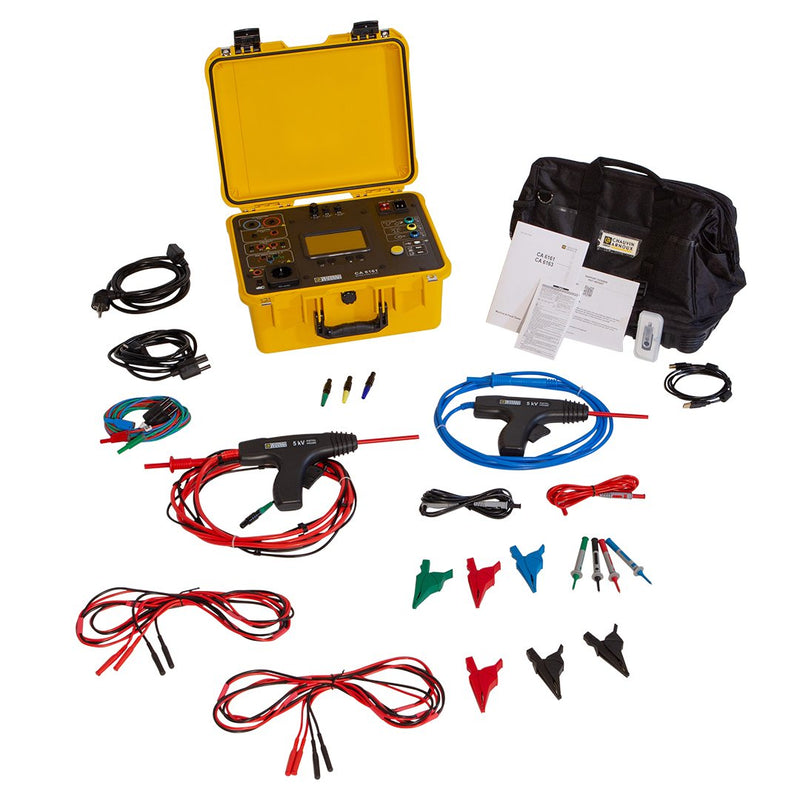

Lieferumfang:
1 x Chauvin Arnoux - Prüfgerät für die Sicherheit von Maschinen und elektrischen Geräten Maschinentester CA 6161
