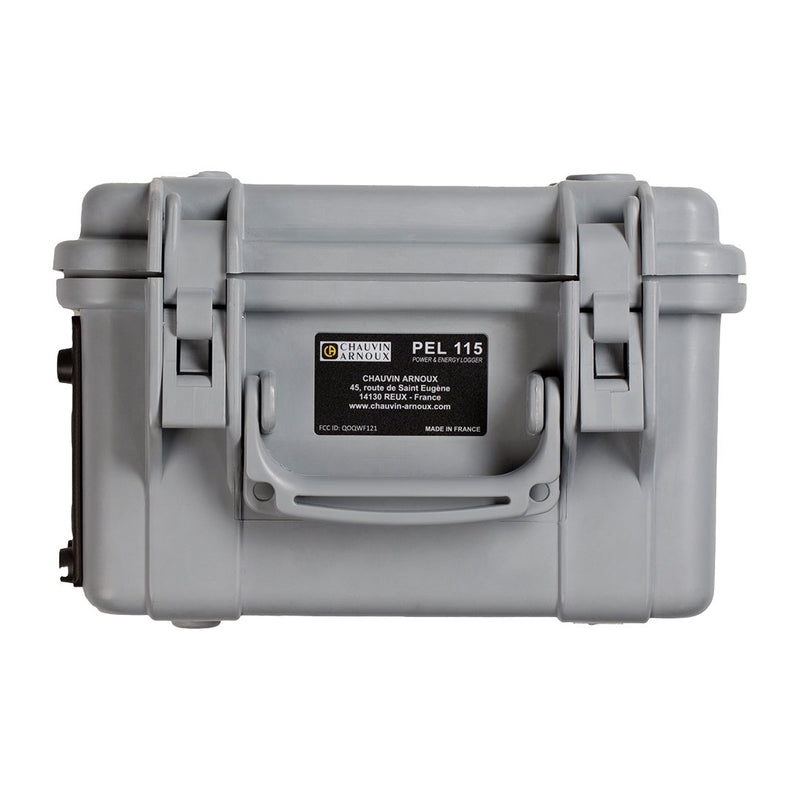

Der PEL 115 misst und speichert alle Leistungen und Energien. Der PEL 115 hat ein Gehäuse der Schutzart IP67 und ist für den Einsatz im Freien und in verschiedenen Bereichen geeignet:
Stromerzeuger: erneuerbare Energien, Wärmekraftwerke...
Industrie: Metallindustrie, Glasherstellung, Lebensmittelindustrie.
Wohn- und Dienstleistungsgebäude ...
Infrastruktur und Verkehr
Anwendungsbereiche
Energie-Audits
Elektrische Diagnose
Industrielle Wartung
Einfache und bewährte Ergonomie

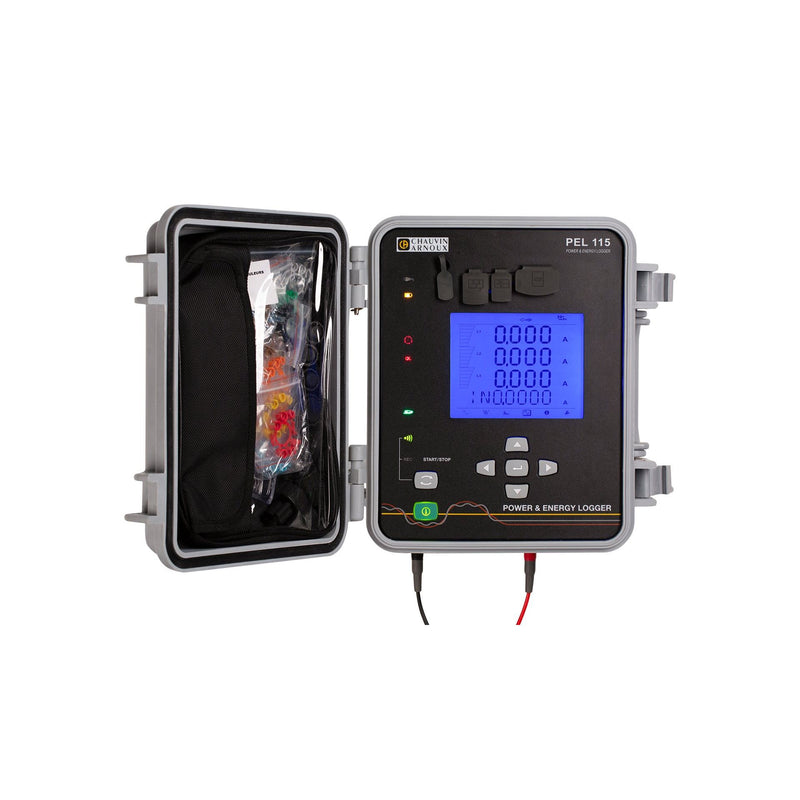

Im Baustellengehäuse kann das Gerät mit Hilfe des mitgelieferten Befestigungssatzes auf einfache Weise an der Spitze eines Strommastes montiert werden. Das große, hintergrundbeleuchtete Display ist unter allen Umgebungsbedingungen gut ablesbar. Das Gerät verfügt über vier Spannungs- und vier Stromeingänge.
RMS- und DC-Messungen
AC- und/oder DC-Spannungen bis zu 1 000 V
Ströme bis zu 10 kA AC, 5 kA DC (abhängig vom Stromwandler)
Wirk-, Blind- und Scheinleistung
Wirk-, Blind- und Scheinenergie
Grund- und symmetrische Wirkleistungen und Wirkleistungen von Unsymmetrien
Motormessungen und -kenndaten (über Android-App)
Funktionen
Aufschlüsselung der Energieverluste
Parameter der Phase: cos f, tan F, Leistungsfaktor PF
Scheitelfaktor
Berechnung des THD für Ströme und Spannungen
DC-, 50 Hz-, 60 Hz- und 400 Hz-Messungen ( Schifffahrt...)
Software PEL Transfer
Die Software PEL Transfer bietet folgende Möglichkeiten:
Konfiguration Ihres PEL
Überprüfung der Anschlüsse vor dem Aufzeichnungsbeginn
Herunterladen der in PEL gespeicherten Messungen
Anzeige der verschiedenen Mess- und Analyseergebnisse
Zusätzlicher Pluspunkt: PEL Transfer rechnet den Wert Ihres Stromverbrauchs in Euro um (8 Tarifzonen).
Kommunikation in Netzwerken
Die PEL 110 verfügen über mehrere Übertragungsmöglichkeiten:
USB, die einfachste Lösung für den Einsatz vor Ort.
Ethernet RJ45 oder Wi-Fi (Server): Verbinden Sie Ihr PEL 11x mit dem Server zur Kommunikation von jeder beliebigen Station im Netzwerk mit der PEL Transfer Software.
Wi-Fi (Access Point):
Stellen Sie eine direkte Verbindung zwischen dem PEL 11x und Ihrem Computer her.
Der Access Point (AP) Modus unterstützt bis zu 5 Clients.
Stärken
Möglichkeit von Aufzeichnungen über mehrere Monate
Aufschlüsselung der Energieverluste
Installation ohne Unterbrechung des Stromkreises
Android-Anwendung mit Motordiagnose
| Technische Details |
|---|
| Anzeige |
digital |
| Anzahl der Spannungseingangskanäle |
5 |
| Anzahl der Stromeingangskanäle |
4 |
| Strommessung |
mit Stromzangen/Zangenadapter |
| Oberwellenmessung |
ja |
| Leistungsfaktor |
ja |
| Scheinleistung |
ja |
| Phasenwinkel (cos phi) |
ja |
| Schnittstelle |
ja |
| Messwertspeicher |
ja |
| Stromversorgung |
Akku/Netz |
| Spannungsmessbereich/AC direkt |
10..1000 V |
Lieferumfang:

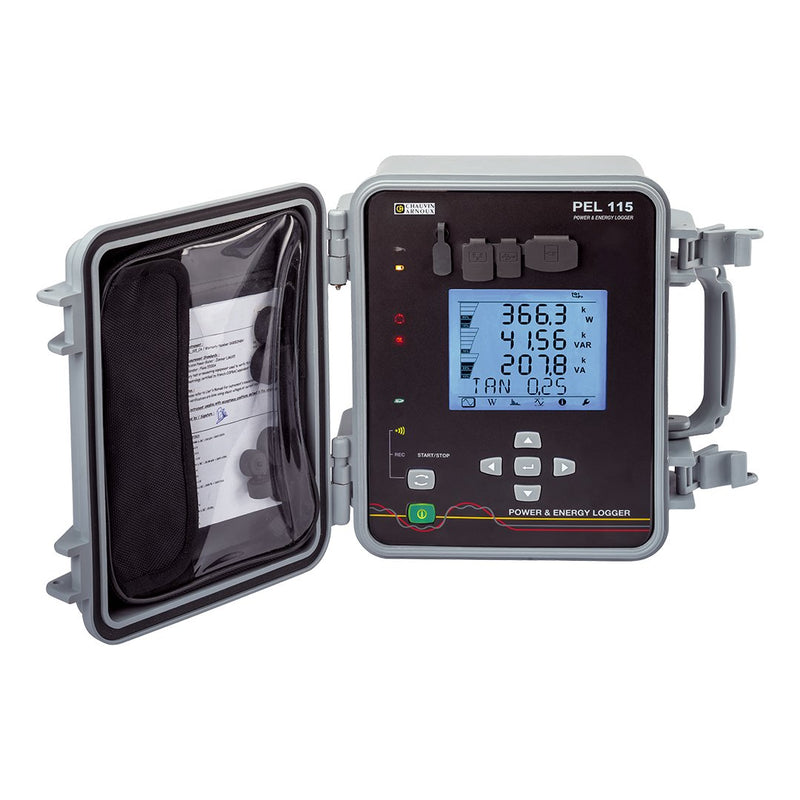

1 x Chauvin Arnoux - Netz- und Leistungsanalysator Leistungs-Energierecorder PEL 115 ohne Stormwandler
