STECKDOSENPRÜFER MIT ERDUNGS- UND 30 mA FI-SCHUTZSCHALTERPRÜFUNG
PRÜFER FÜR ELEKTROINSTALLATIONEN NACH DEM TT- SYSTEM AN 2P+T-STECKDOSEN

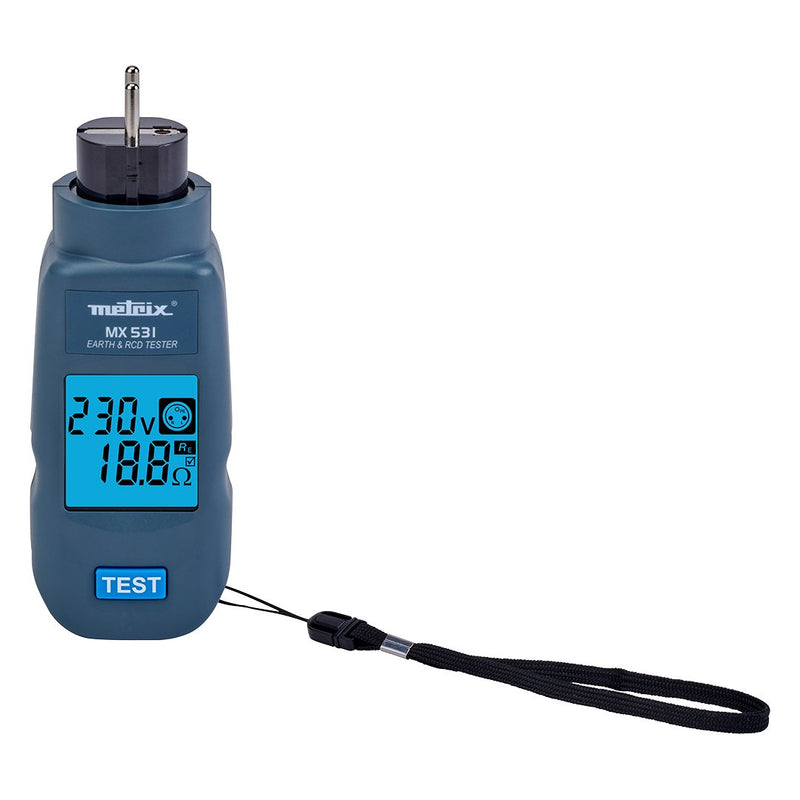

Durch seine geringe Größe lässt sich der Prüfer MX 531 mit nur einer Hand bedienen und mit seiner Trageschlaufe bequem am Handgelenk transportieren.
Sein Anschlusskopf ist drehbar, so dass er sich leicht in jede zu prüfende 2P+T-Steckdose einstecken lässt und die beleuchtete Anzeige sorgt für besten Ablesekomfort. Die Anzeige der Messwerte bleibt für 10 Sekunden auch nach dem Ausstecken bestehen.
Außerdem wechselt die Farbe der Anzeige:

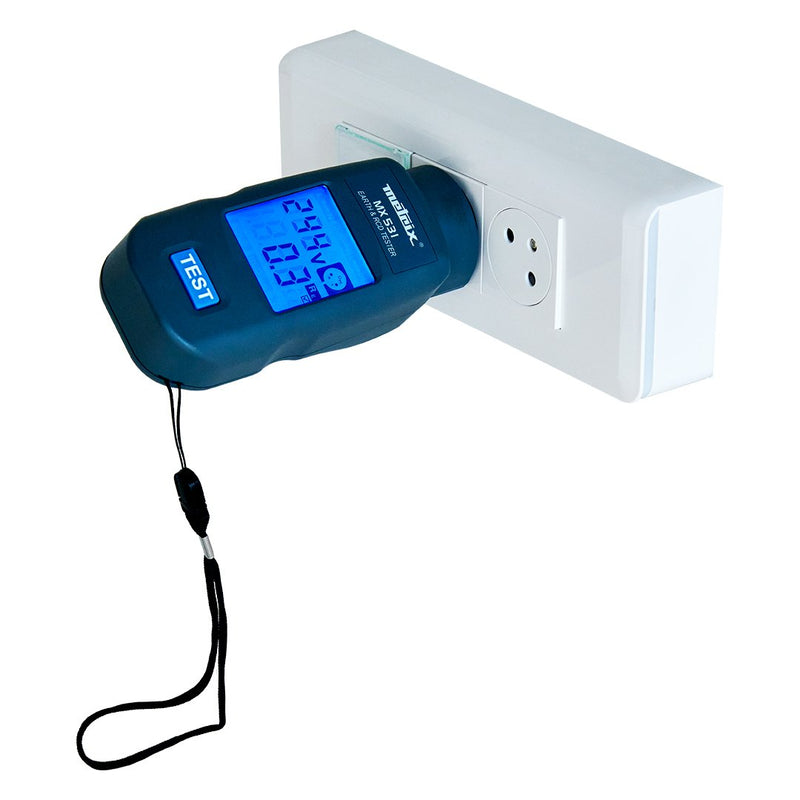

zunächst blau beim Einstecken des Prüfers MX 531

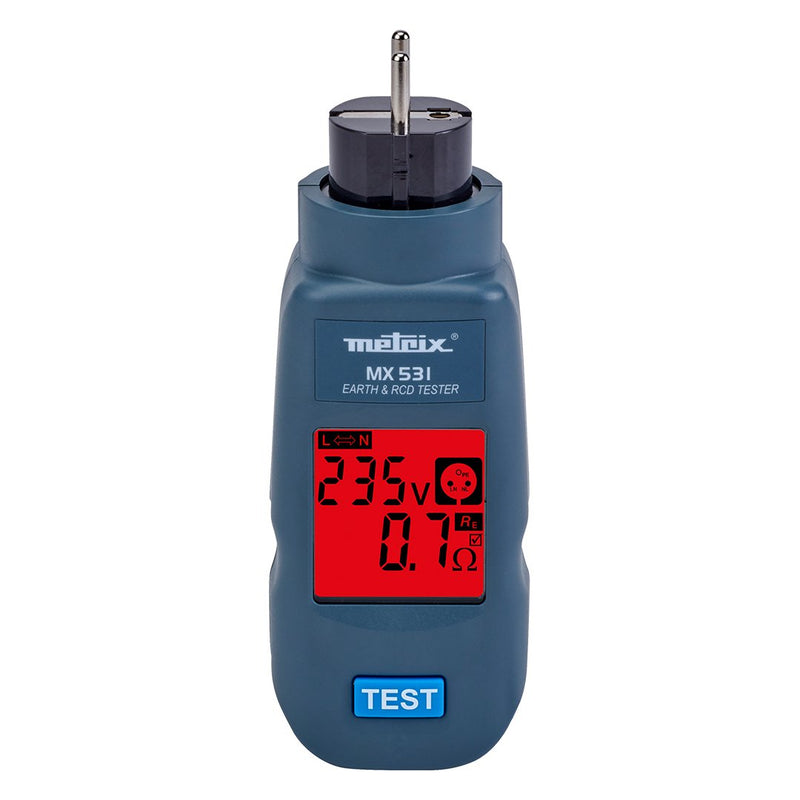

rot wenn die Messwerte nicht konform sind,
grau wenn alle Messwerte konform sind und der Prüfer wieder ausgesteckt ist.
Steckdosenprüfer:
Er prüft die einwandfreie Funktion der Steckdose in einem TT-System.
Er misst die Spannung und zeigt die Lage des Phasenleiters in der Steckdose an.
Er misst automatisch den Erdungswiderstand RE über den Schutzkontakt der Dose.
Er prüft die Auslösung des 30 mA-FI-Schutzschalters.
Je nach Prüfergebnis erscheinen entsprechende Bildsymbole in der Anzeige und informieren so zusätzlich über die Konformität der Anlage. Der Prüfer versorgt sich selbst mit Strom und lädt sich automatisch nach. Der MX 531 ist somit der ideale Helfer für Elektroinstallateure, Handwerker und Wartungstechniker und vereinfacht die Arbeit spürbar.
Das Gerät wird mit seiner Handschlaufe in einer Tragetasche ausgeliefert.
Technische Daten
Erdwiderstandsmessung: von 3 O bis 1999 O
Automatische Bereichsumschaltung: 3 O bis 199,9 O und 180 O bis 1999 O
Auflösung: 0,1 O / 1 O
Genauigkeit: ± (3% Anz. +5 Digit)
Rote Anzeige bei Erdungsfehler
Schutz / zulässige Überlast: 300 V CAT III
Spannungsmessung: 100 V bis 400 V
Spannung Phase-Neutralleiter: 100 V bis 420 V-50/60 Hz Anzeige bei L/N-Vertauschung Fehleranzeige wenn 253 V
Auflösung: 1 V
Genauigkeit: ± (2% Anz. +1 Digit)
Spannung Phase-Erde: 195 V bis 253 V - 50/60 Hz
Lage der Leiter: Phase, Neutralleiter und Erde
30 mAAC FI-Schutzschalter: Prüfung wenn RE in Ordnung
Nennwerte: 30 mA und Auslösezeit
| Technische Details |
|---|
| Anzeige |
graphisch |
| Erdschleifenmessung |
ja |
| Schleifenmessung ohne RCD/FI-Auslösung |
ja |
| RCD/FI-Prüfung |
ja |
| Kurvenform bei RCD/FI-Prüfung |
für Fehlerstromschutzschalter Typ A, F |
Lieferumfang:
1 x Chauvin Arnoux - Multifunktions-Installationstester Steckdosentester MX 531 für TT-Netze
