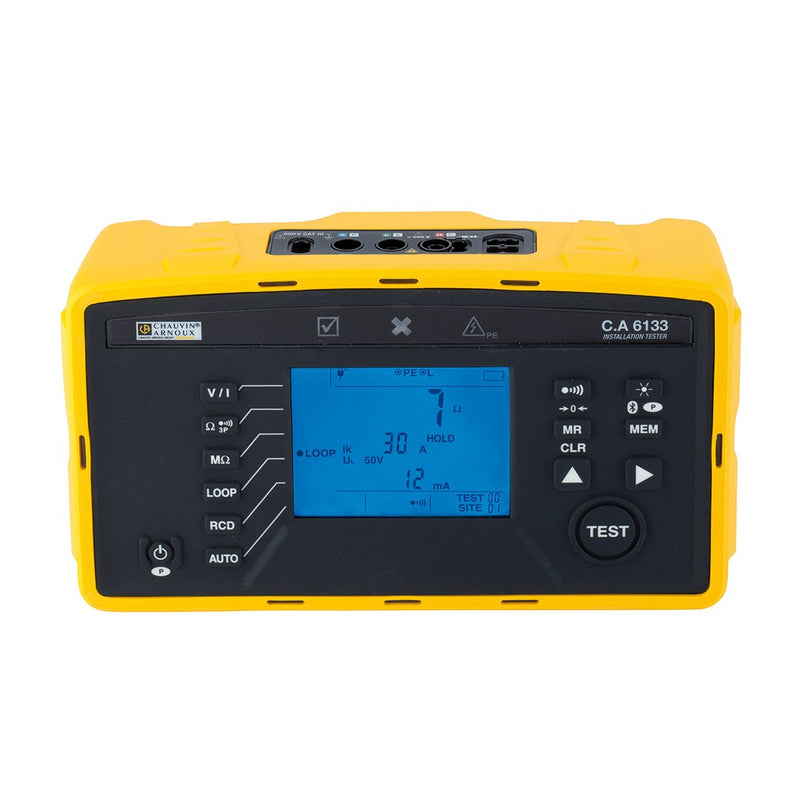

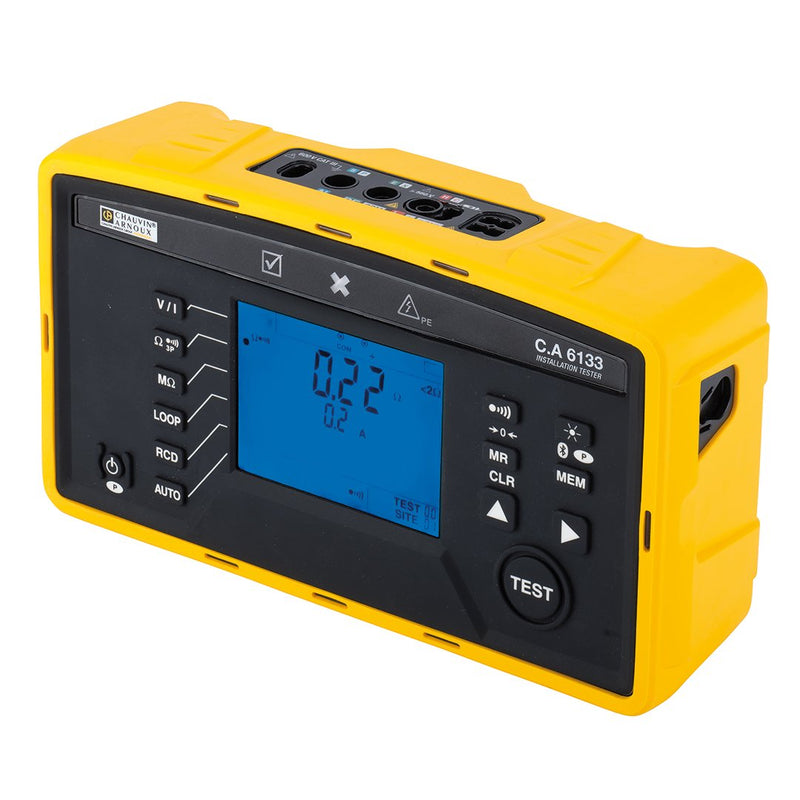

Mit dem Multifunktionsprüfer C.A 6133 können alle Messungen und Prüfungen vorgenommen werden, die notwendig sind, damit eine elektrische Anlage von Kontrollstellen und Wartungsdiensten eingestuft werden kann.
Ergonomie
Der C.A 6133 ist ein einfach zu bedienendes, komplettes und leichtes Gerät. Jedem Bedienelement auf der Vorderseite ist nur eine Funktion zugwiesen. Seine Ergonomie wurde für eine vereinfachte Bedienung unter allen Bedingungen entwickelt:
Klappstütze zum Aufstellen auf einem Tisch
magnetisches Gehäuse zur Befestigung

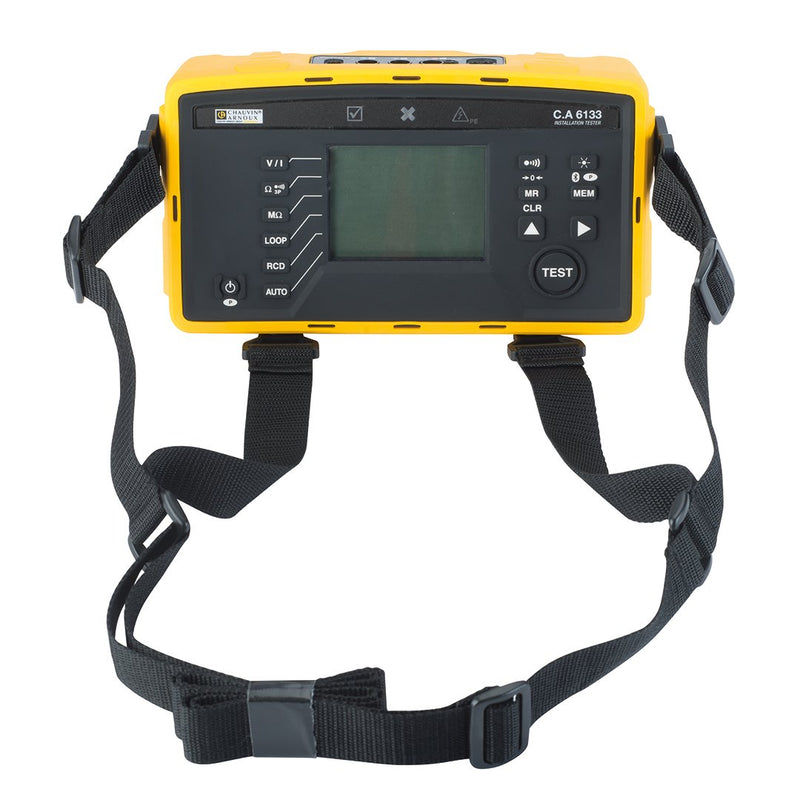

4-Punkt-Tragegurt für einen mühelosen Freihandbetrieb
Display mit Hintergrundbeleuchtung für eine gute Lesbarkeit bei schlechten Lichtverhältnissen
Anschlüsse mit genauer Beschriftung (Anschlüsse L, N, PE, H, S, E , +, com) zur Vermeidung von Anschlussfehlern
externe Sonde für die Fernbedienung bei Prüfungen

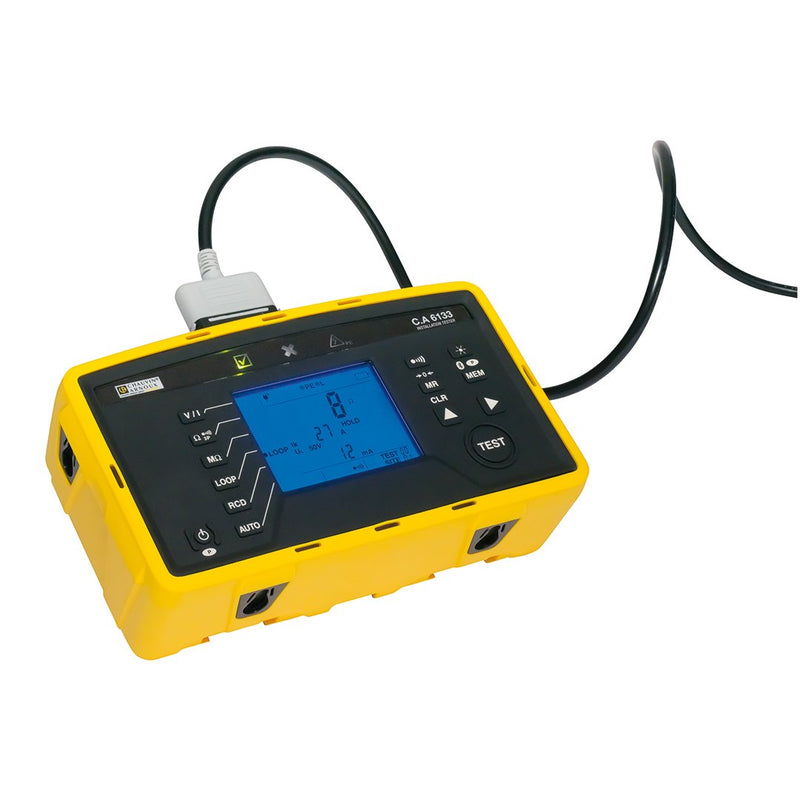

3-polige Messleitung für direkte Messungen an Steckern des Typs E
Messfunktionen
Für verlässliche Messungen ist der C.A 6133 ist mit einer Kompensationsfunktion für Messleitungen ausgestattet. Mit dem Prüfer können die Spannung, der Durchgangswiderstand, der Widerstand und die Isolation von Schleifen und über eine externe Zange der Strom gemessen werden. Der C.A 6133 zeigt darüber hinaus die Drehfeldrichtung an. Die Prüfung von Fehlerstrom-Schutzschaltern vom Typ A & AC kann im Rampen- oder Impuls-Modus erfolgen.
Das Testergebnis (i.O./nicht i.O) wird sofort auf dem C.A 6133 angezeigt. Der C.A 6133 gestattet das automatische Starten von Prüffolgen und Speichern ihrer Ergebnisse und sorgt damit für Zeitersparnisse. So kann eine Folge Auto-Schleife - Fehlerstrom-Schutzschalter - M? gespeichert werden. Durch die Erstellung von Prüfkampagnen mit bis zu 6 bis 8 aufeinanderfolgen Prüfungen ist ein schnelles Arbeit im Feld möglich.
Mit einer für elektrische Anlagen gedachten Android-Anwendung IT-Report können die Prüfergebnisse über BlueTooth heruntergeladen und der Messbericht erstellt und angezeigt werden.
Stärken
Erdungsmessung mit Hilfserder und Schleifenimpedanzmessung
Durchgangsprüfung mit 0,2 A
Isolationsprüfung
FI/RCD-Prüfung: Auslösezeit und Auslösestrom
Automatische Prüfsequenzen
Speicherung der Prüfergebnisse
ANDROID-App zur Erstellung von Prüfberichten
Stromversorgung durch Akkus, nachladbar am Netz, über USB oder KFZ-Bordstecker
Technische Daten
Spannungsmessung: 550 V AC/ 800 V DC
Durchgangswiderstand bis 200 mA
Widerstand von 1 bis 99,99 k?

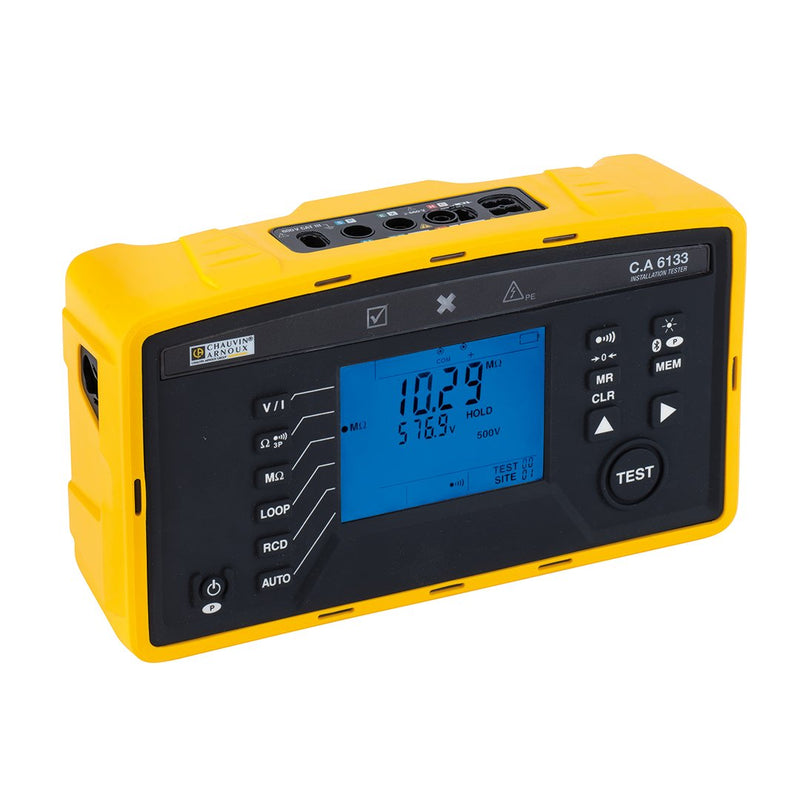

Isolation: Prüfspannung 250 V, 500 V, 1000 V
Schleife Zs (Z L-PE) ohne Auslösung: von 1 bis 2000 ?, Berechnung des Ik
Schleifen mit hohem Messstrom Zs (Z L-PE) mit Auslösung und Zi (Z L-N oder Z L-L), von 0,1 bis 400 ?, Berechnung von Ik
Fehlerstrom-Schutzschalter vom Typ AC & A: 30mA, 100mA, 300 mA, 500 mA, 650 mA
Fehlerstrom-Schutzschalter im Impuls-Modus: Auslösezeit
Fehlerstrom-Schutzschalter im Rampen-Modus (30 mA): Auslösestrom
Drehfeldrichtung: von 45 bis 550 V
45 bis 65 Hz
Frequenzmessung: 30 Hz bis 999,9 Hz
Isolation: zusätzliche Prüfspannung von 1000 V

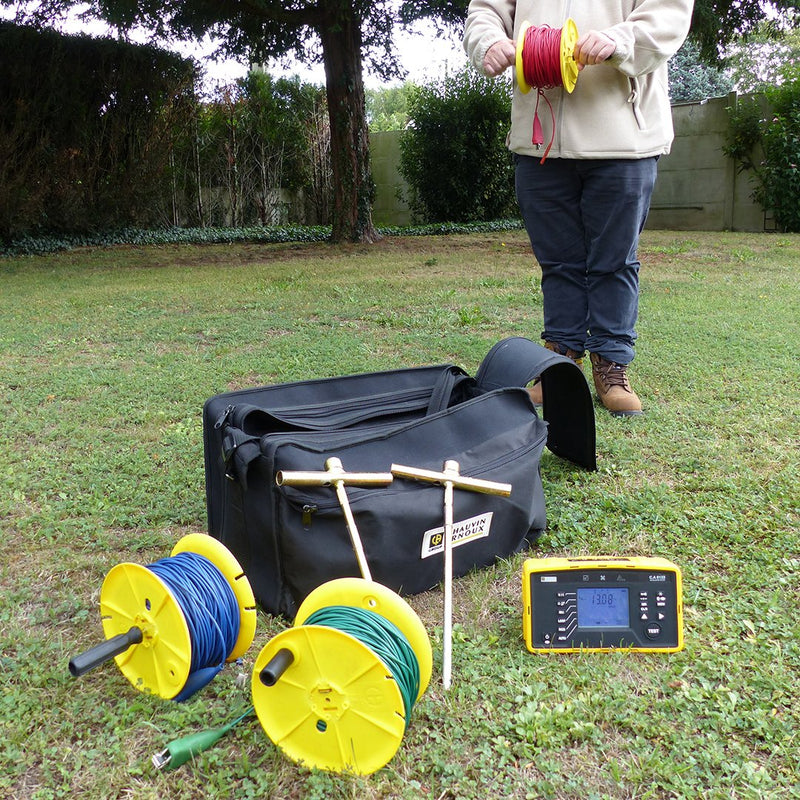

3-Leiter-Erdungsmessung (Erder): bis 2000 ?
automatische Prüffolge für Fehlerstrom-Schutzschaler: keine Auslösung-Impuls-Rampe
automatische Prüffolge: Schleife-Fehlerstrom-Schutzschalter-MO
Speicherung: 30 Standorte mit 99 Prüfungen über die MEM-Taste oder optionale externe Fernbedienungssonde
Stromversorgung über aufladbare Akkus mit eingebauter Ladestation
Aufladen über Netz, USB-Buchse oder Zigarettenanzünder
Datenübertragung mit BlueTooth

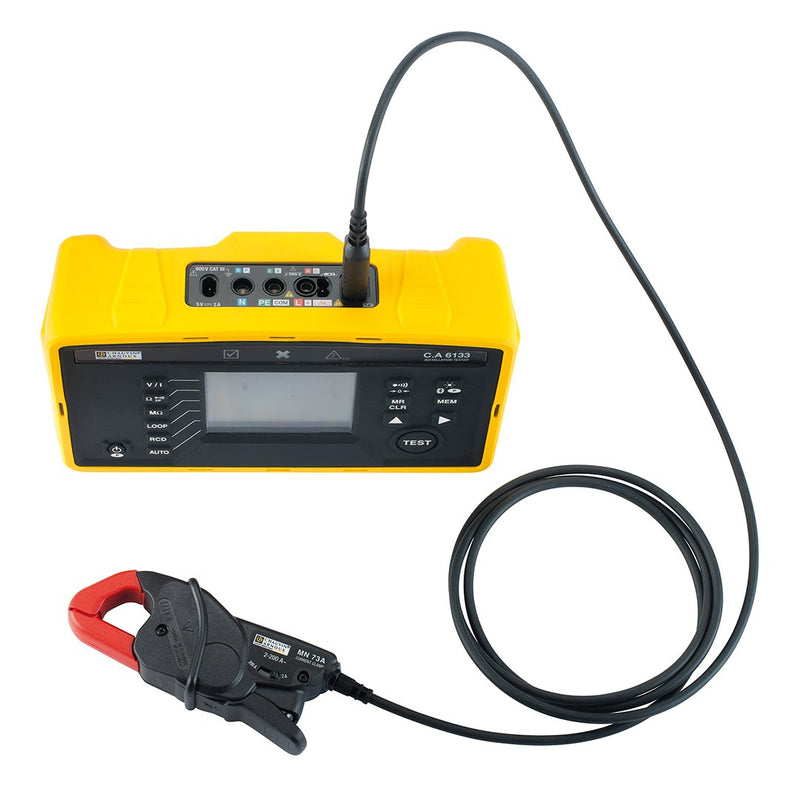

automatische Erkennung der optionalen externen Zange MN73A
| Technische Details |
|---|
| Anzeige |
digital |
| Grenzwertanzeige |
ja |
| Isolationswiderstandsmessung |
ja |
| Isolationswiderstandsmessung mit Rampenfunktion |
nein |
| Widerstände von isolierenden Fussböden und Wänden |
nein |
| Überspannungsableiterprüfung |
nein |
| Niederohmmessung |
ja |
| Niederohmmessung mit Rampenfunktion |
nein |
| Erdungsmessung |
ja |
| Selektive Erdungsmessung |
nein |
| Erdschleifenmessung |
ja |
| Spezifische Erdungsmessung |
nein |
| Schleifenwiderstand-/impedanzmessung |
ja |
| Schleifenmessung ohne RCD/FI-Auslösung |
ja |
| Netzinnenwiderstandsmessung |
ja |
| Ermittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen |
ja |
| RCD/FI-Prüfung |
ja |
| Kurvenform bei RCD/FI-Prüfung |
für Fehlerstromschutzschalter Typ A, F |
| RCD/FI-Prüfung mit ansteigendem Fehlerstrom |
ja |
| RCD/FI-Analysefunktion |
ja |
| PRCD Prüfung Typ S, Typ K |
nein |
| Prüfen von IMDs und RCMs |
nein |
| Messen von Ableitströmen mit Adapter |
ja |
| Prüfen von E-Ladestationen, Simulation der Fahrzeugstatus |
nein |
| Drehfeldprüfung |
ja |
| Strukturierter Messwertspeicher |
nein |
| Messwertspeicher |
ja |
| Schnittstelle |
ja |
| Druckeranschluss |
nein |
| Drucker integriert |
nein |
| Fernbedienung des Prüfgerätes |
nein |

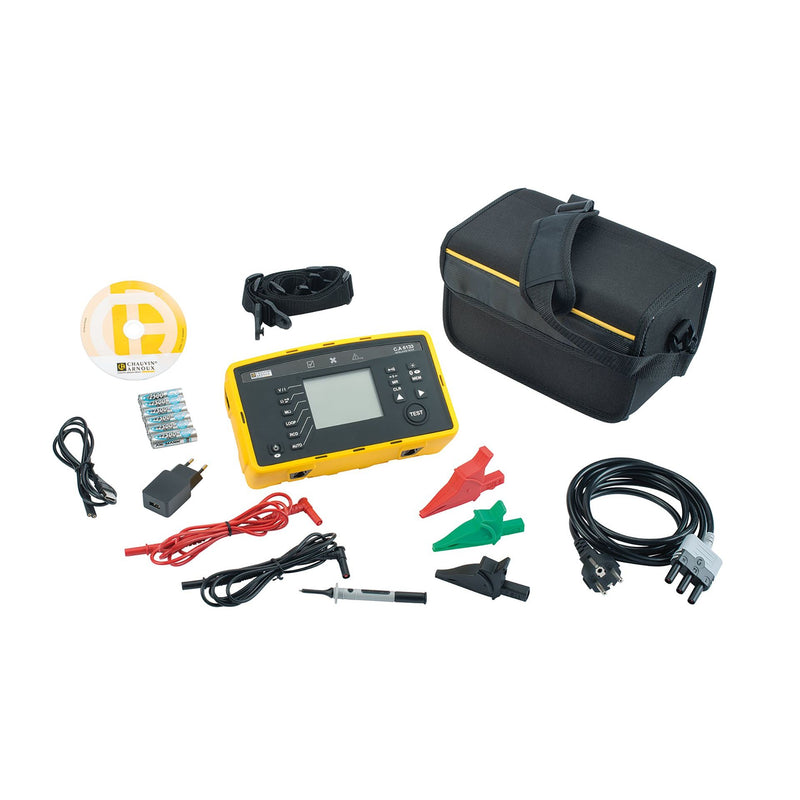

Lieferumfang:
1 x Chauvin Arnoux - Multifunktions-Installationstester Installationstester C.A 6133 #P01146013 bluetooth
