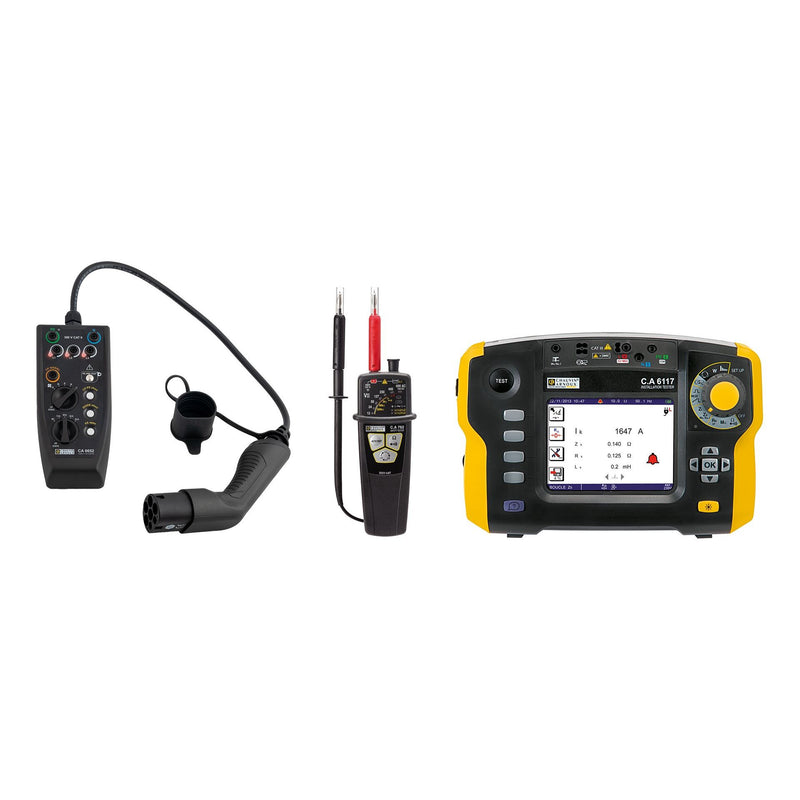

Diese fortgeschrittene Prüfgeräte-Ausstattung für Ladeinfrastrukturen, bestehend aus
Installationstester CA 6117
Auswerte- und Protokollsoftware DataView
Prüfadapter für AC-Ladestationen für Elektrofahrzeuge CA 6652
Spannungsprüfer CA 762 IP2X
ist die optimale Lösung für elektrische Sicherheitsprüfungen an Ladestationen mit FI-Schutzschalter Typ A, B und EV 6 mA.
Dieses Set ermöglicht vollständig konforme Prüfungen von E-Ladestationen gemäß IEC 60364-7-722. Die Messergebnisse lassen sich zur einfachen Erstellung von Prüfberichten in einer mehrstufigen Struktur mit Angabe der geprüften Standorte und Ladestationen im Installationstester speichern. Der Installationstester unterstützt Sie bei der Prüfung mit einer integrierten Kontext-Hilfefunktion.
Simulieren Sie mit Hilfe des Prüfadapters den Fahrzeugstatus und die Sicherheitsbedingungen von Ladestationen: Erkennung gefährlicher Spannungen an berührbaren Teilen (PE), Simulation der Zustände des E-Fahrzeugs, Simulation des maximal zulässigen Ladestroms für das Kabel, Fehlersimulation (Kurzschluss CP-PE, Diodenkurzschluss, Unterbrechung des PE) und Überprüfung der Steuersignale (CP) mit optionalem Hand-Oszilloskop.
Mit der Kombination aus Installationstester und Prüfadapter für AC-Ladestationen führen Sie die notwendigen elektrischen Sicherheitsprüfungen an den AC-Ladestationen durch: Durchgangs- und Isolationsprüfung, Elektrische Sicherheitsprüfung der Ladestation im ein- oder dreiphasigen Betrieb, Funktionsprüfung des FI-Schutzschalters Typ A / AC / B / B+ / EV 6 mA.
Ihre Prüfung schließen Sie mit der Erstellung eines Prüfberichts über die PC-Software DataView ab.
| Technische Details |
|---|
| Anzeige |
graphisch |
| Grenzwertanzeige |
ja |
| Isolationswiderstandsmessung |
ja |
| Überspannungsableiterprüfung |
nein |
| Niederohmmessung |
ja |
| Erdungsmessung |
ja |
| Selektive Erdungsmessung |
ja |
| Erdschleifenmessung |
ja |
| Schleifenwiderstand-/impedanzmessung |
ja |
| Schleifenmessung ohne RCD/FI-Auslösung |
ja |
| Netzinnenwiderstandsmessung |
ja |
| Ermittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen |
ja |
| RCD/FI-Prüfung |
ja |
| Kurvenform bei RCD/FI-Prüfung |
für Fehlerstromschutzschalter Typ A, F und Typ B, B+ |
| RCD/FI-Prüfung mit ansteigendem Fehlerstrom |
ja |
| RCD/FI-Analysefunktion |
ja |
| Messen von Ableitströmen mit Adapter |
ja |
| Prüfen von E-Ladestationen, Simulation der Fahrzeugstatus |
ja |
| Drehfeldprüfung |
ja |
| Strukturierter Messwertspeicher |
ja |
| Messwertspeicher |
ja |
| Schnittstelle |
ja |
| Fernbedienung des Prüfgerätes |
ja |
Lieferumfang:
1 x Installationstester CA 6117 Auswerte- und Protokollsoftware DataView Prüfadapter für AC-Ladestationen für Elektrofahrzeuge CA 6652 Spannungsprüfer CA 762 IP2X
