Isolationsmesser bis 10.000 V
Der Isolationsprüfer C.A 6550 ist in seinem baustellentauglichen Gehäuse bestens geeignet für die Isolationsprüfung von Geräten in der Fertigung, bei turnusmäßigen Prüfungen oder bei der Wieder-Inbetriebnahme von Anlagen.
Das Gerät ist besonders für Elektrizitätsversorger, Anlagenhersteller, Installateure, Wartungsbetriebe, Forschungszentren und Infrastrukturbetriebe gedacht.
Der C.A 6550 erfüllt die Norm IEEE 43. Diese fordert, dass Isolationsprüfungen an mit 12 kV und darüber versorgten drehenden Maschinen mit Prüfspannungen zwischen 5 und 10 kV vorgenommen werden müssen.
Technische Daten
Umfassender Messbereich: 10 kO bis 25 TO
Vorgegebene und einstellbare Prüfspannung: 40 V bis 10 kV
Maximaler Ladestrom: 5 mA
Große, beleuchtete LCD-Anzeige mit Digitalanzeige, Bargraph und Kurvengrafik R(t)+u(t), i(t), i(u)
Automatische Berechnung von: DAR / PI / DD / DR (ppm/V)
Mehrere Prüfverfahren: stufenförmige, rampenförmige Prüfspannung, "
Burning"
-Test, "
Early Break"
-Test oder Test mit "
I-limit"
Filter zur Stabilisierung der Messergebnisse
Umrechnung von R auf eine Bezugstemperatur
Speicher für 80.000 Messwerte und Echtzeit-Uhr
Optisch isolierter USB-Anschluss für Datenübertragung auf Computer und Protokollsoftware DataView ®
Stromversorgung: NiMH-Akku mit externem Ladegerät
Erfüllt IEC 61557 -1 -2
Installationskategorie: IEC 61010 1000 V CAT IV
Abmessungen: 406 x 330 x 174 mm
Gewicht: 6 kg
| Technische Details |
|---|
| Anzeige |
analog/digital |
| Analoge Balkenanzeige |
ja |
| Stromversorgung |
Netzbetrieb |
| Hintergrundbeleuchtung der LC-Anzeige |
ja |
| Isolationswiderstandsmessbereich |
0,01..25000000 MOhm |
| Nennprüfspannung 100 V |
nein |
| Nennprüfspannung 250 V |
nein |
| Nennprüfspannung 500 V |
ja |
| Nennprüfspannung 1000 V |
ja |
| Nennprüfspannung 2500 V |
ja |
| Nennprüfspannung 5000 V |
ja |
| Nennprüfspannung 10 kV |
ja |
| Nennprüfspannung 15 kV |
nein |
| Nennprüfspannung einstellbar |
ja |
| Nennprüfspannung einstellbar mit Rampenfunktion |
ja |
| Niederohmmessung |
nein |
| Spannungsmessung |
ja |
| Überspannungsableiterprüfung |
ja |
| Messwertspeicher |
ja |
| Fremdspannungserkennung im OFF-Zustand |
ja |
| Momentanwertspeicher (Data Hold) |
ja |
| Schnittstelle |
ja |
Lieferumfang:

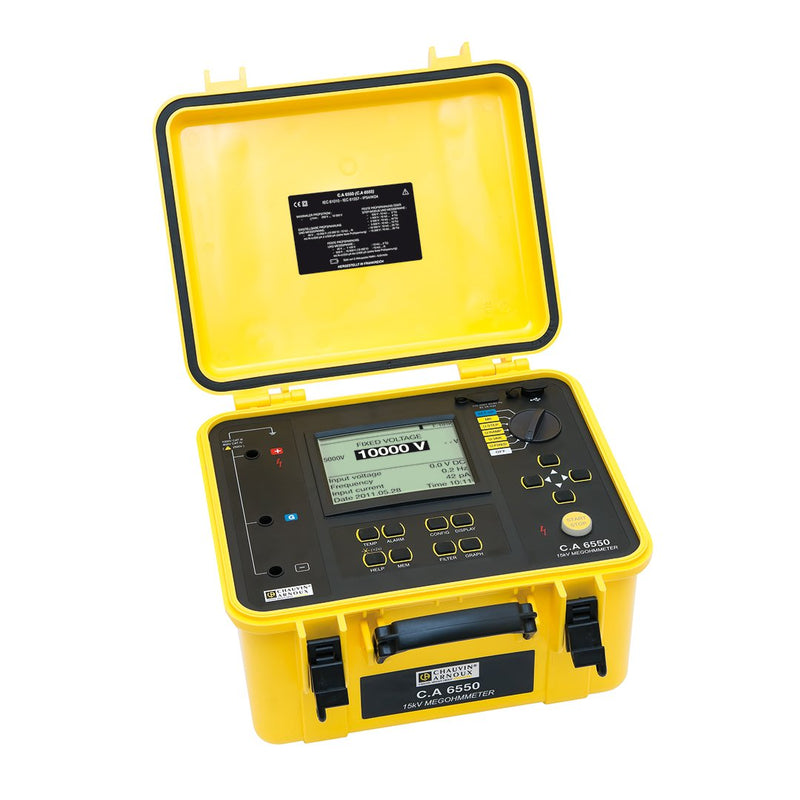

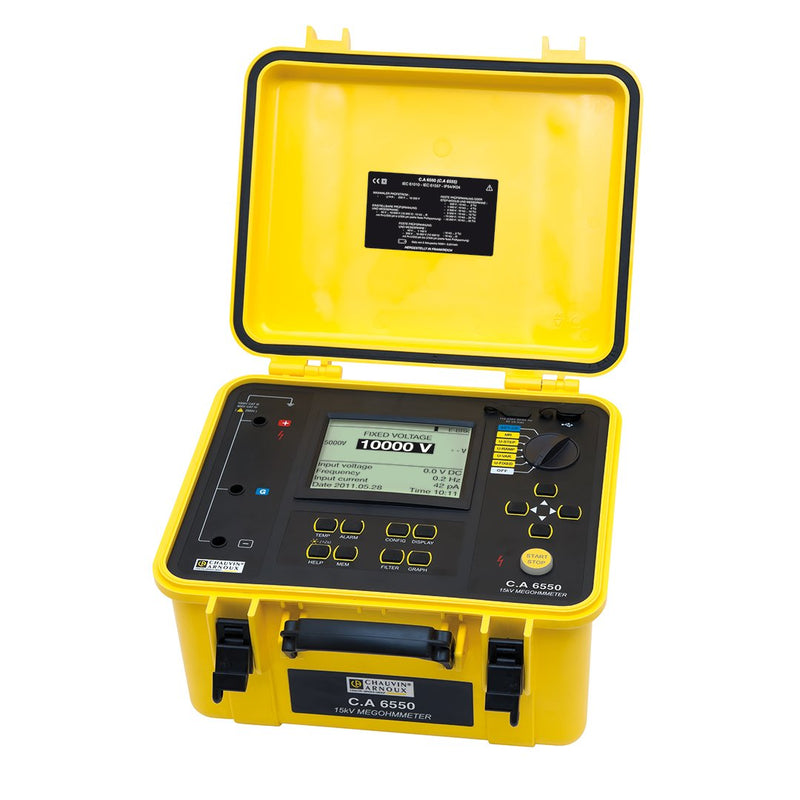

1 x Chauvin Arnoux - Isolationsmessgerät Isolationsmesser C.A 6550 #P01139715 10kV
