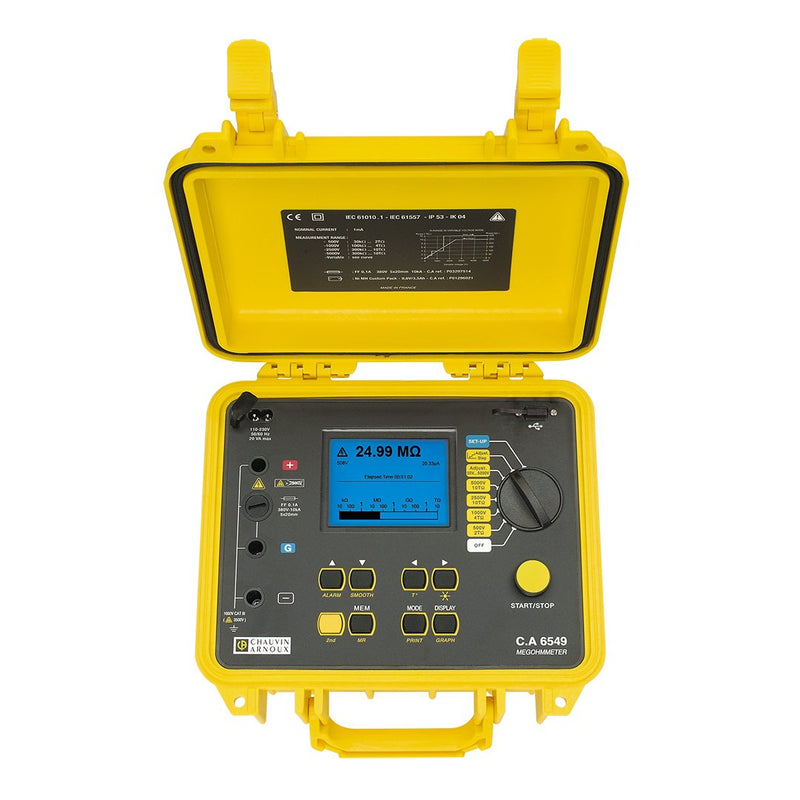

Digitaler Isolationsmesser für 5000 V
Das Megohmmeter CA 6549 im baustellentauglichen Gehäuse bietet eine quantitative und qualitative Analyse der Isolation auf großer beleuchteter Grafik-Anzeige.
Technische Daten
Umfassender Messbereich: 10 kO bis 10 TO
4 vorgegebene Prüfspannungen: 500, 1000, 2500 und 5000 V
Prüfspannung von 40 V bis 5100 V in 10 V- bzw. 100 V-Schritten einstellbar
Betriebsart Spannungsrampe: in der Anzeige sichtbare Messkurve R (Utest) und automatische Berechnung der Neigung in ppm/V
Automatische Berechnung der Qualitätskriterien DAR, PI und DD
Einstellbare Prüfdauer und direkte Darstellung der Verlaufskurve R(t) auf der Anzeige
Nach der Messung mit Angabe der Messtemperatur t° Berechnung des Widerstands bezogen auf eine andere Temperatur t° (Bezugstemperatur) für eine präzise und zuverlässige Prüfung der Isolation
Zahlreiche Funktionen: Begrenzung der Prüfspannung auf ungefährliche Werte, Smooth, programmierbare Alarme usw.
Speicher für mehrere Messwerte
USB-Schnittstelle für Anschluss an Computer und sehr kompakten seriellen Drucker
Stromversorgung: NiMH-Akkus für ca. einen Monat Betriebsdauer bei 10 DAR- und 5 PI-Messungen pro Tag
Installationskategorie: IEC 61010-1 CAT III 1000 V oder CAT I 2500 V und IEC 61557
Abmessungen: 270 x 250 x 180 mm
Gewicht: 4,3 kg
| Technische Details |
|---|
| Anzeige |
analog/digital |
| Analoge Balkenanzeige |
ja |
| Stromversorgung |
Netzbetrieb |
| Hintergrundbeleuchtung der LC-Anzeige |
ja |
| Isolationswiderstandsmessbereich |
0,03..10000000 MOhm |
| Nennprüfspannung 100 V |
nein |
| Nennprüfspannung 250 V |
nein |
| Nennprüfspannung 500 V |
ja |
| Nennprüfspannung 1000 V |
ja |
| Nennprüfspannung 2500 V |
ja |
| Nennprüfspannung 5000 V |
ja |
| Nennprüfspannung 10 kV |
nein |
| Nennprüfspannung 15 kV |
nein |
| Nennprüfspannung einstellbar |
ja |
| Nennprüfspannung einstellbar mit Rampenfunktion |
ja |
| Niederohmmessung |
nein |
| Spannungsmessung |
ja |
| Überspannungsableiterprüfung |
ja |
| Messwertspeicher |
ja |
| Fremdspannungserkennung im OFF-Zustand |
ja |
| Momentanwertspeicher (Data Hold) |
ja |
| Schnittstelle |
ja |
Lieferumfang:

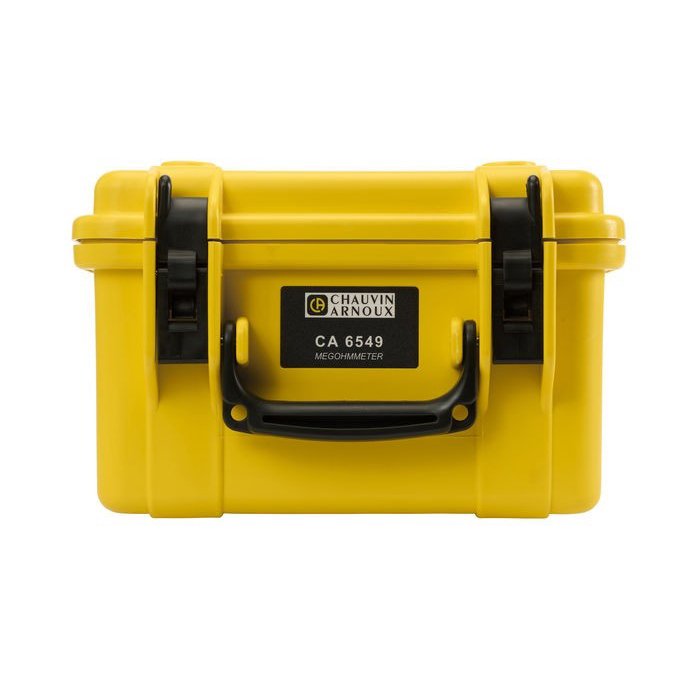

1 x Chauvin Arnoux - Isolationsmessgerät Isolationsmesser C.A 6549 #P01139713 5kV
