Digitale Isolationsmesser für 5000 V - Speicherung und Datenübertragung

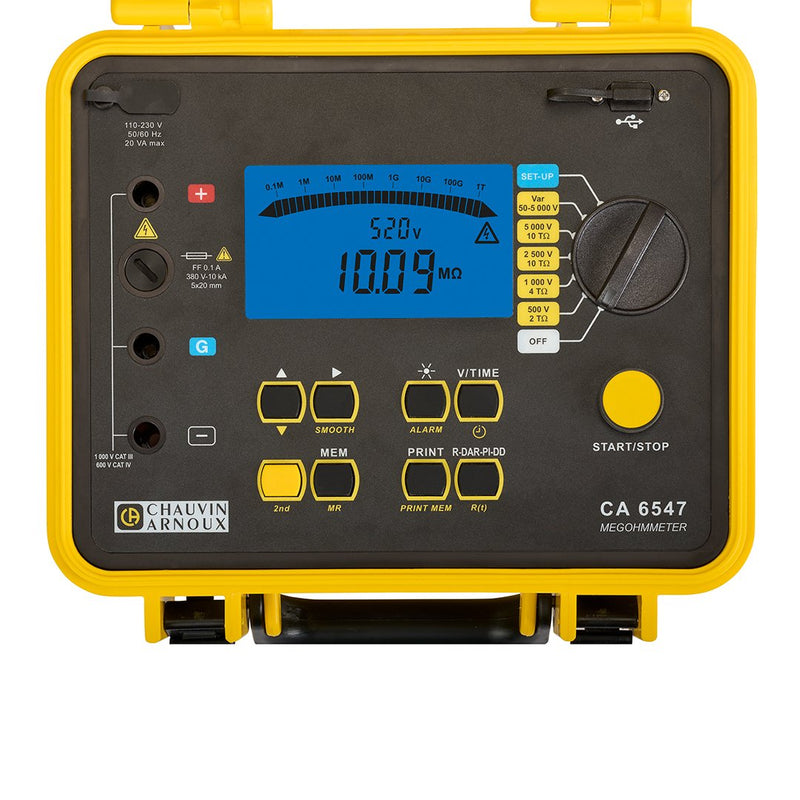

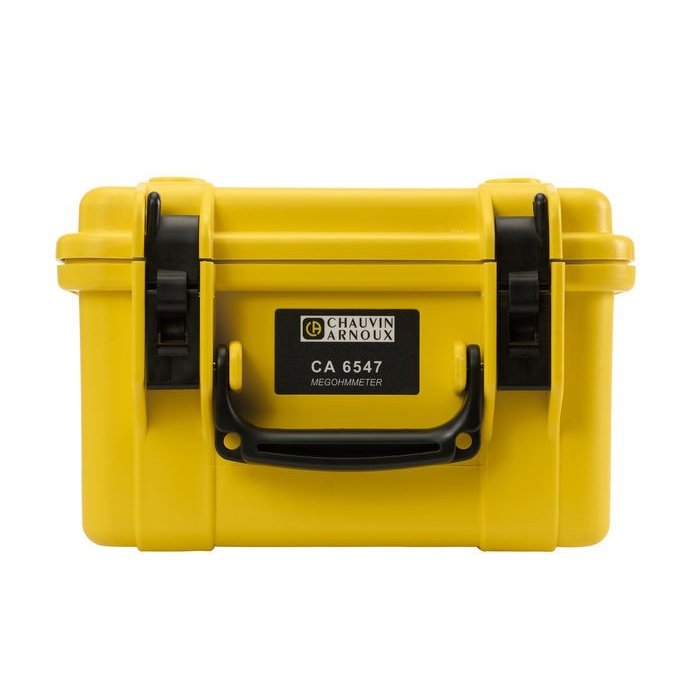

In seinem robusten, baustellentauglichen Gehäuse ist der CA 6547 das optimale Instrument für die quantitative und qualitative Prüfung von Isolationen. Gleichzeitig zum Isolationswiderstand zeigt der Prüfer auch Spannungen, Kapazitäten und Restströme an. Zusätzlich verfügt dieses Modell über einen Messwertspeicher und eine USB-Schnittstelle zur Gerätebedienung und Datenauswertung über die Software Megohmmeter.
Technische Daten
Umfassender Messbereich: 10 kO bis 10 TO
4 vorgegebene Prüfspannungen: 500, 1000, 2500 und 5000 V
Prüfspannung von 40 V bis 5100 V in 10 V- bzw. 100 V-Schritten programmierbar
Großformatige, beleuchtete LCD-Anzeige für Zahlenwerte und Bargraph
Qualitativer Isolationstest mit automatischer Berechnung der Parameter DAR, PI, DD (dielektrische Entladung) und Aufzeichnung der Kurve R(t)
Zahlreiche Funktionen: Programmierbare Prüfdauer, Begrenzung der Prüfspannung auf ungefährliche Werte, Smooth, programmierbare Alarme usw.
Speicher für mehrere Messwerte
USB-Schnittstelle zu Computer und Datenauswertung mit Megohmmeter-Software oder Anschluss eines kompakten seriellen Druckers
Stromversorgung: NiMH-Akkus für ca. einen Monat Betriebsdauer bei 10 DAR- und 5 PI-Messungen pro Tag
Installationskategorie: IEC 61010-1 CAT III 1000 V oder CAT I 2500 V und IEC 61557
Abmessungen: 270 x 250 x 180 mm
Gewicht: 4,3 kg
| Technische Details |
|---|
| Anzeige |
analog/digital |
| Analoge Balkenanzeige |
ja |
| Stromversorgung |
Netzbetrieb |
| Hintergrundbeleuchtung der LC-Anzeige |
ja |
| Isolationswiderstandsmessbereich |
0,03..10000000 MOhm |
| Nennprüfspannung 100 V |
nein |
| Nennprüfspannung 250 V |
nein |
| Nennprüfspannung 500 V |
ja |
| Nennprüfspannung 1000 V |
ja |
| Nennprüfspannung 2500 V |
ja |
| Nennprüfspannung 5000 V |
ja |
| Nennprüfspannung 10 kV |
nein |
| Nennprüfspannung 15 kV |
nein |
| Nennprüfspannung einstellbar |
ja |
| Nennprüfspannung einstellbar mit Rampenfunktion |
nein |
| Niederohmmessung |
nein |
| Spannungsmessung |
ja |
| Überspannungsableiterprüfung |
ja |
| Messwertspeicher |
ja |
| Fremdspannungserkennung im OFF-Zustand |
ja |
| Momentanwertspeicher (Data Hold) |
ja |
| Schnittstelle |
ja |
Lieferumfang:
1 x Chauvin Arnoux - Isolationsmessgerät Isolationsmesser C.A 6547 #P01139712 5kV
