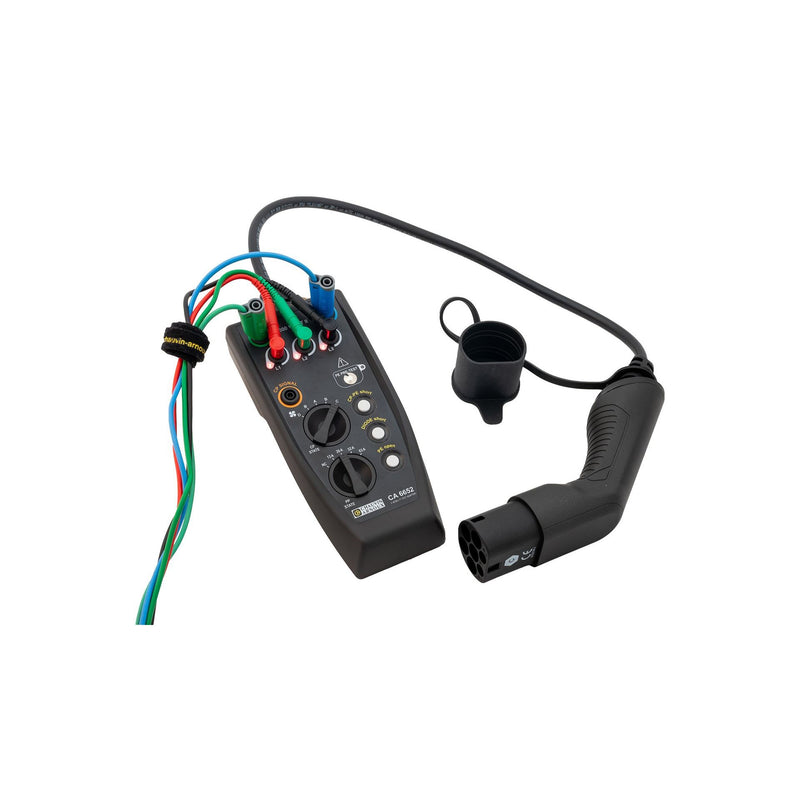

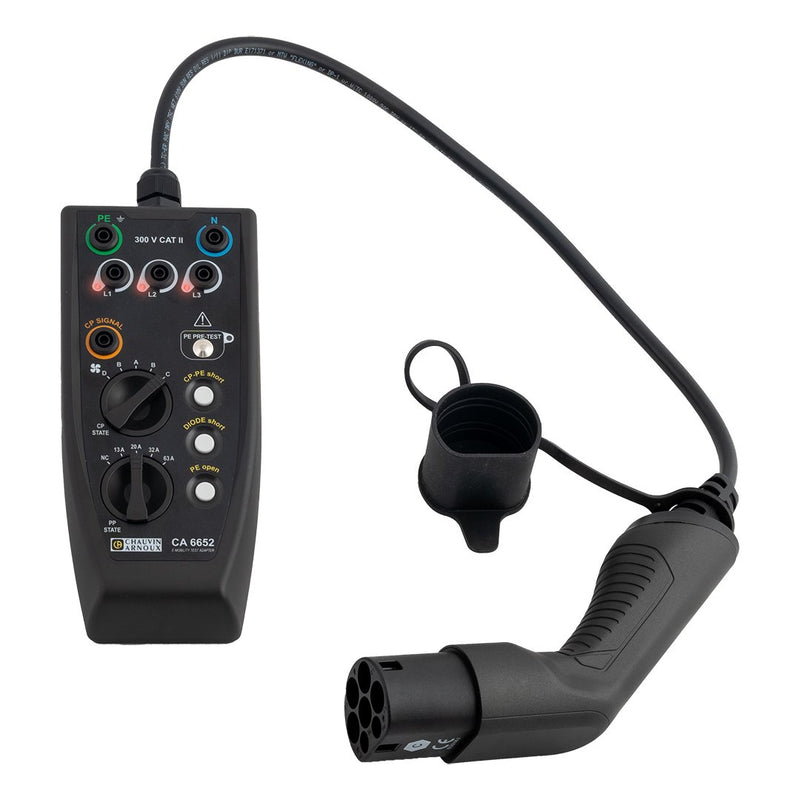

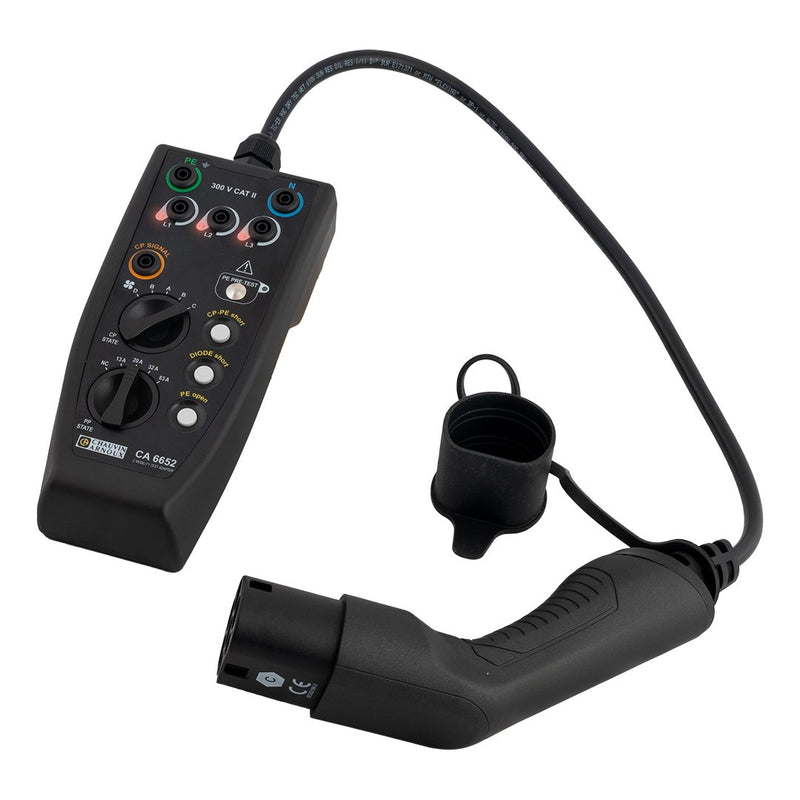

Der CA 6652 ist ein EVSE-Prüfadapter mit Typ-2-Stecker für AC-Ladestationen. Er kann als eigenständiges Produkt verwendet werden und ist Bestandteil der von Chauvin Arnoux angebotenen E-Mobility-Lösungen.
Der CA 6652 ist speziell auf die Bedürfnisse der verschiedenen Akteure im EVSE-AC-Bereich abgestimmt:
Hersteller für die Qualifizierung von E-Ladestationen
Installateure für den Aufbau und Inbetriebnahme von E-Ladeparks
Service- und Wartungsunternehmen für Ladeinfrastrukturen
Prüforganisationen für die Erst- und Wiederholungsinspektion
Bildungseinrichtungen für Bildungsveranstaltungen über EVSE
Als Einzelgerät oder integriert in E-Mobility-Lösungen ist der CA 6652 eine wesentliche Komponente für intelligente, zuverlässige und nachhaltige Ladeanwendungen für BEV/BHEVs.
Merkmale

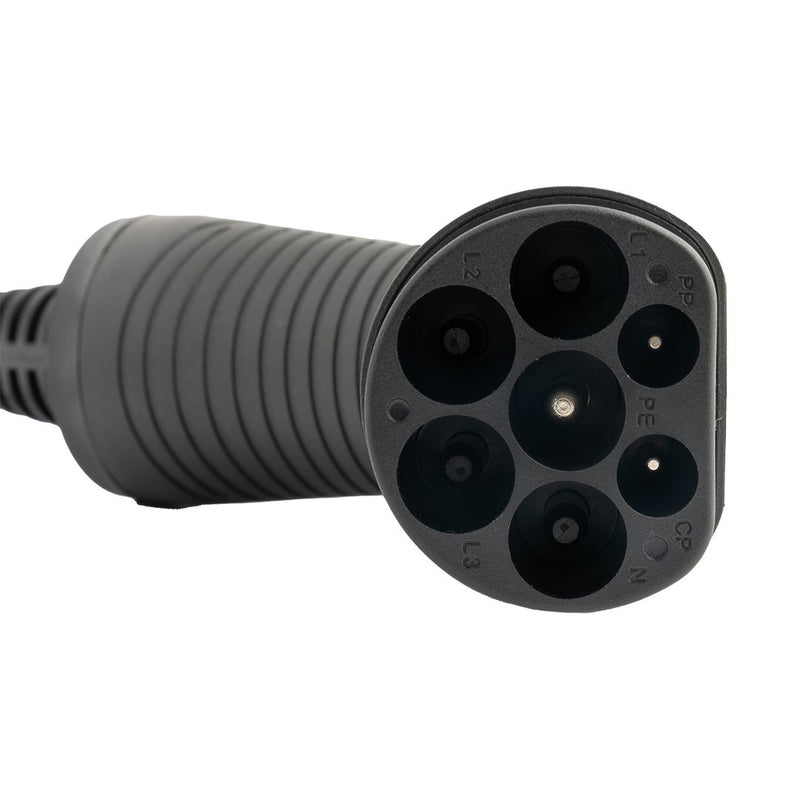

Ausgestattet mit einem Typ-2-Stecker nach IEC 62196-2
Erkennung von gefährlichen Spannungen am PE durch Berührungselektrode
Leuchtanzeige für einphasige und dreiphasige Spannungen
Simulation der Zustände von Elektrofahrzeugen: A, B, C, D (Control Pilot CP)
Simulation der maximal zulässigen Last auf dem Kabel: NC, 13A, 20A, 32A, 63A (Proximity Pilot PP)
Simulation von Fehlerzuständen: Kurzschluss CP-PE, Dioden-Kurzschluss CP-PE, PE-Unterbrechung
4mm-Buchsen für den einfachen Anschluss von Mess- und Prüfgeräten
Allgemeine Spezifikationen
Verwendung: -20 °C ... +55 °C
Schutzart: IP54 / IP40
Abmessungen: 221 x 100 x 44 mm
Gewicht: ca. 850g
Einhaltung der Normen / Sicherheit
Adapter: IEC / EN 61010-2-031
Kategorie: 300V CAT II
EMV: IEC / EN 61326-1
EVSE-Sets
Als Bestandteil der EVSE-Sets ermöglicht der CA 6652 mit einem Installationstester Prüfungen gemäß IEC 60364-7-722.
Zusätzliche Merkmale
Entwickelt und hergestellt in Frankreich
Lieferung in einer Transporttasche mit Schnellstartanleitung, Sicherheitsdatenblatt und Prüfbestätigung
Stärken
Kompakt
Ergonomisches Design
Konform mit IEC 61851-1, IEC 60364-7-722
Innen- und Außeneinsatz
Sofortige Diagnose des Verhaltens der AV-Ladestation (EVSE)
Sicherheitsprüfungen der Ladestation dank der E-Mobility-Lösungen der zugehörigen EVSE-Sets
| Technische Details |
|---|
| Art des Adapters |
elektrisch |
| Verwendbar mit einem Installationstester |
ja |
| Verwendbar mit einem Scopemeter |
ja |
| Geeignet für E-Mobility-Test |
ja |
| Messkreiskategorie |
CAT II |
| Max. Spannung Messkreiskategorie |
300 V |
| Steckverbindertyp Ausgang |
4 mm Sicherheitsstecktechnik |
| Max. Eingangsspannung |
230 V |
| Schutzart (IP) |
IP54 |
| Betriebstemperatur |
-20..55 °C |
| Länge |
221 mm |
| Breite |
100 mm |
| Höhe |
44 mm |
Lieferumfang:
1 x Chauvin Arnoux - Adapter für Prüf- und Messgeräte EVSE-Prüfadapter für CA 6652 AC-Ladestation
