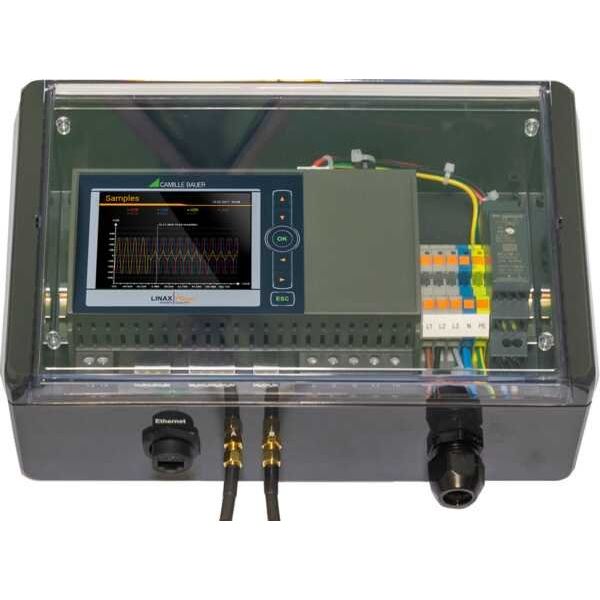

Camille Bauer - Netzqualitätsrecorder Netzqualitätsanalysator LINAXPQ5000CL#193017 für Messung

Smart-Grid Lösung mit einem skalierbaren Messsystem. Netzqualitätsbewertung mit modularen Lastflussinformationen für die Netzebene 7 (Niederspannung).. Die jeweiligen Strommesswerte werden mit der so genannten Current Link-Module verarbeitet. Durch die Link-Technologie sind die einzelnen Current Link und deren Sensoren (Rogowski) mittels Signalschlaufe über Koax-Leitungen skalierbar vernetzt. Dadurch reduziert sich der Installationsaufwand auf ein absolutes Minimum und eine fachgerechte Kabelführung wird gewährleistet. Zudem ist dieses Mess-System zur Bestimmung der Netzqualität äusserst kosteneffizient und on top metrologisch zertifiziert. Somit kombiniert das skalierbare Messinstrument quasi die Bereiche Transducer nach IEC60688, Power Metering and Monitoring nach IEC61557-12 als auch Power Quality Instruments nach IEC62586-1. Überwachung der Einspeisung in Umspannwerken Überwachung von industriellen Energieverteilungssystemen &nbsp
Energieoptimierung durch Identifizierung des Lastverhaltens Generelle Smart-Grid Anwendungen. Überwachung der Niederspannungsabgänge in Trafostationen Überwachung von industriellen Energieverteilungssystemen Energieoptimierung durch Identifizierung des Lastverhaltens Generelle Smart-Grid Anwendungen. Konfiguration Im Feldgehäuse, mit TFT-Display Nennfrequenz: 50 Hz Ohne Strommessung im Basisgerät Hilfsenergie: Via Messeingang L1-N, Nennspannung 100...230V Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + REST-Interface Ohne Anschluss für GPS-Zeitsynchronisation Funktion USB-Anschluss: Keine IEC 61850-Protokoll Ohne MQTT-Protokoll Ohne Current-Link RMS 1/2-Störschreibe Prüfprotokoll Englisch Kommunikation Ethernet (Modbus/TCP,&nbsp
http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU Optional: IEC61850 Automatisierter Daten-Export (CSV- und PQDIF-Dateien) auf SFTP-Server Cyber Security (OT) / Cyber Protection Rollenbasierte Zugriffsberechtigung (RBAC)&nbsp
Hypertext Transfer Protocol Secure (https) Client Whitelist / Client IEC61850 Whitelist [Firewall] Audit-Log [Registration aller Manipulationen] Sys-Log Sichere Firmware-Updates Datenexport Weitere Eigenschaften Metrologisch zertifiziertes PQI nach IEC 61000-4-30 Ed. 3 der Klasse A als Grundgerät Ein skalierbares System für die Bereiche zertifizierte Netzqualität als auch für Last- und Effizienz Management für bis zu 10 Kanäle (32 Leiter) Überwachung von Abgängen mit 3 oder 4 Strömen mit 3P/3PN Current Link Modulen (max. 32 Ströme) Gleichzeitige Messung mehrerer Abgänge anstatt der traditionellen Messung pro Abgang Direkte Konformitäts-Berichtserstattung und Ereignisdarstellung durch PQEasy-Reporting via Webbrowser (z. B. nach EN 50160) Störfallaufzeichnung von Spannungsereignissen, optional mit den zeitsynchronisierten Strömen des Referenzkanals Zeitsynchrones Lastmanagement für U/I/P/Q/PF Strommessung pro Current Link-Kanal «IN1 (typisch/maximal) von 400 A / 1 000 A» und «IN2 (typisch/maximal) von 8 000 A / 20 000 A» Netztarifzähler P & Q (Bezug & Abgabe) System-Management mittels einem benutzerfreundlichen Multi-Device-Tool zur einfachen Inbetriebnahme und einem effizienten Unterhalt Geringer Platzbedarf & geringer Verdrahtungsaufwand auf Basis der skalierbaren Strom-Sensoren Ein Abschalten der Anlage zur Installation des Mess-Systems ist aufgrund der non-invasiven Rogowski-Messtechnik nicht notwendig Sehr hohe Robustheit durch bewährtes Koaxial-Prinzip Stromwerte sind zeitsynchron zur Spannung (IEC 61000-4-30) Offenes Kommunikations-System ermöglicht eine hohe Anbindungsflexibilität zu parallelen als auch übergeordneten Systemen Sehr schnelle Installation bei robuster Messtechnik Abtastrate der Ströme 54 kHz Prüfprotokoll Im Lieferumfang enthalten Datenanalyse Über den Link&nbsp
http://www.pqview.com/pqdiffractor/ kann die kostenfreie Software PQDiffractor von Electrotek Concepts heruntergeladen werden (Registrierung erforderlich). Mit dieser Software können die Daten aus den PQDIF Dateien analysiert, im CSV-Format gespeichert oder als Grafik exportiert werden. Digitales Netzmanagement Mit der SMARTCOLLECT® SC2 Software kann ein komplettes Ecosystem für Power Quality und Power Monitoring aufgebaut werden.. Messgerät PQ5000CL (PQ5000 mit Erweiterung Current Link) Rogowski-Stromsensoren Current Module 3P und / oder 3PN Sicherheitshinweise (mehrsprachig)

Technische Details
Genauigkeitsklasse Wirkleistung nach IEC 62053-22	0.2S
Abtastfrequenz	18 Hz
Genauigkeitsklasse nach IEC 61000-4-30	A
Messung Oberschwingung im Frequenzbereich 2 kHz - 9 kHz	nein
Messung Oberschwingung im Frequenzbereich 9 kHz - 150 kHz	nein
Flicker nach IEC 61000-4-15	ja
Mit Transientenerfassung	nein
Abtastfrequenz für Transientenerfassung	18 MHz
Datenauswertung nach EN 50160	ja
Display	LCD
Fernanzeige	ja
Displayauflösung (horizontal)	320 px
Displayauflösung (vertikal)	240 px
Dateitransfer über PQDif	ja
Störschriebübertragung über COMTRADE	nein
Nennspannung (Un) L-L	100..693 V
Nennspannung (Un) N-L	57,7..400 V
Anzahl der Spannungsmesseingänge	5
Anzahl der Strommesseingänge	4
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	100..230 V
Frequenzmessbereich	42..58 Hz
Anzahl der digitalen Eingänge	1
Anzahl der Ethernet-Anschlüsse	1
Unterstützt Protokoll für IEC 61850 Ethernet	ja
Unterstützt Protokoll für OPC UA PubSub	nein
Unterstützt Protokoll für PROFIBUS	nein
Unterstützt Protokoll für MODBUS	ja
Unterstützt Protokoll für PROFINET IO	nein
Unterstützt Protokoll für MQTT	ja
Unterstützt Protokoll für sonstige Bussysteme	ja
Mit Auditprotokollierung (Audit log)	ja
Mit Firmware-Signatur	ja
Mit Protokollierung von Sicherheitsereignissen (Security event log)	ja
Mit rollenbasierter Zugriffskontrolle (RBAC)	ja
Web-Server mit HTTPS-Übertragungsprotokoll	ja
Breite	271 mm
Höhe	170 mm
Tiefe	90 mm
Schutzart (IP), frontseitig	sonstige

Lieferumfang:
1 x Messgerät PQ5000CL Rogowski-Stromsensoren Current Module 3P und / oder 3PN Sicherheitshinweise (mehrsprachig)
