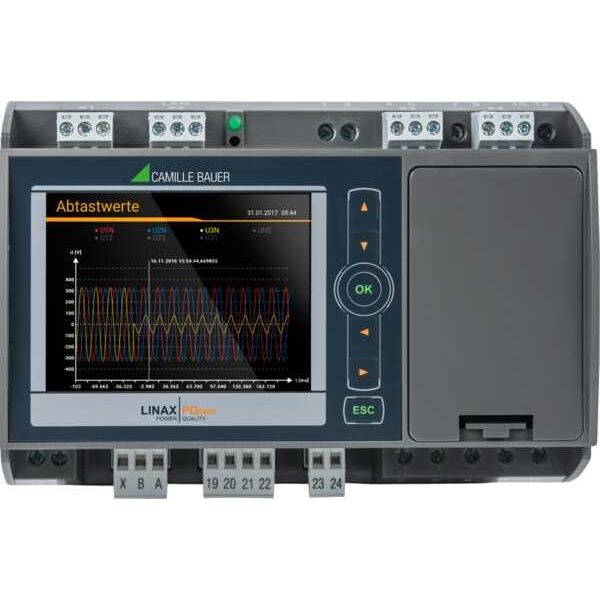

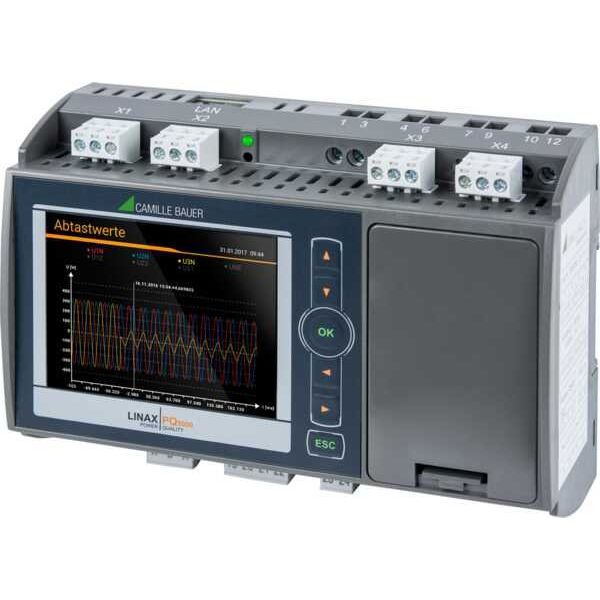

Camille Bauer - Netzqualitätsrecorder Netzqualitätsanalysator LINAX PQ5000 #193097 Klasse A

Stationäre PQ-Messtechnik in Klasse A als Hutschienen-Montage.. Der LINAX PQ5000 kombiniert die Eigenschaften eines normativen PQ-Messgerätes mit Funktionen für die Energieverbrauchs- und Netzzustandsanalyse. Das moderne, mehrsprachige Design erlaubt das Gerät intuitiv über die Geräte-Website oder das optionale hochauflösende Farb-TFT Display zu bedienen oder zu parametrieren. Der integrierte Webserver ermöglicht die Fernabfrage, Anzeige und Analyse der Messdaten. Es ist keine zusätzliche Software erforderlich. . Netzqualitätsanalyse Das Gerät ermöglicht eine permanente Bewertung&nbsp
der Netzqualität gemäss IEC 61000-4-30 Ed.3 in Klasse A. Die erfassten PQ-Ereignisse (Spannungseinbruch, Spannungsüberhöhung, Spannungsunterbruch, RVC, Stromüberhöhung und Frequenzänderung, homopolare Spannung) dienen sowohl dem Nachweis, dass Störungen aufgetreten sind, als auch der Suche nach dem Störungs-Verursacher, um die Versorgungssicherheit zu erhöhen. Mit den statistischen Spannungs- und Stromgrössen kann die Einhaltung von Lieferverträgen oder interner Vorgaben überprüft werden. Die Bewertung nach EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T oder selbstdefinierten Grenzen kann nach der Messung erfolgen, entsprechende Konformitätsberichte direkt via Geräte-Website erstellt werden (PQEasy-Report). Unabhängige Zertifizierung nach IEC 62586-2 durch Eidgenössisches Institut für Metrologie METAS Unterstützung des standardisierten, herstellerunabhängigen PQDIF-Formats nach IEEE 1159.3 Einstellbare Ereignis-Aufzeichnungsdauer Ereignisanzeige via Website mit Zeit-Zoom und Wertablesung Energiefluss-Analyse Leistungsmittelwerte mit Trendanalyse zur Vermeidung von Lastspitzen Lastprofil-Speicherung mit Schwankungsbandbreite (Min/Max) pro Intervall Wirkenergie Klasse (IEC 62053-22:2003) 0.2S, Blindenergie Klasse (IEC 62053-24:2014) 0.5S Weitere Mittelwerte und Zähler mit wählbarer Basisgrösse. Konfiguration Mit TFT-Display, für Hutschienenmontage 4 Stromwandlereingänge (1/5A), 42...50/60...69.5Hz Nennspannung 100...230 V AC/DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + REST-Interface 1 digitaler Eingang passiv 2 digitale Ausgänge passiv Ohne unterbrechungsfreie Stromversorgung (USV) Erweiterung&nbsp
1: IEC61850-Schnittstelle Erweiterung 2: Ohne Erweiterung 2 Prüfprotokoll Englisch Kommunikation Ethernet (Modbus/TCP,&nbsp
http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU IEC61850 Automatisierter Daten-Export (CSV- und PQDIF-Dateien) auf SFTP-Server Cyber Security (OT) / Cyber Protection Rollenbasierte Zugriffsberechtigung (RBAC)&nbsp
Hypertext Transfer Protocol Secure (https) Client Whitelist / Client IEC61850 Whitelist [Firewall] Audit-Log [Registration aller Manipulationen] Sys-Log Sichere Firmware-Updates Datenlogger Datenexport PEN-Test Weitere Eigenschaften 4 Strom- und 4 Spannungsmesskanäle mit 0.1% Genauigkeit Messkategorie 600V, CAT III (Spannung), 300V,CAT III (Strom) Standard-I/Os: 1 Digitaleingang, 2 Digitalausgänge 16 GB Datenspeicher Abtastrate: 18kHz Überwachung und Alarmierung via Grenzwerte und Überwachungsfunktionen Für Hutschienenmontage Identische Bedienung wie Geräte der Serie SINEAX® AM/DM-Reihe und CENTRAX® CU Prüfprotokoll Im Lieferumfang enthalten Datenanalyse Über den Link&nbsp
http://www.pqview.com/pqdiffractor/ kann die kostenfreie Software PQDiffractor von Electrotek Concepts heruntergeladen werden (Registrierung erforderlich). Mit dieser Software können die Daten aus den PQDIF Dateien analysiert, im CSV-Format gespeichert oder als Grafik exportiert werden. Digitales Netzmanagement Mit der SMARTCOLLECT® SC2 Software kann ein komplettes Ecosystem für Power Quality und Power Monitoring aufgebaut werden..

Technische Details
Genauigkeitsklasse Wirkleistung nach IEC 62053-22	0.2S
Abtastfrequenz	18 Hz
Genauigkeitsklasse nach IEC 61000-4-30	A
Messung Oberschwingung im Frequenzbereich 2 kHz - 9 kHz	nein
Messung Oberschwingung im Frequenzbereich 9 kHz - 150 kHz	nein
Flicker nach IEC 61000-4-15	ja
Mit Transientenerfassung	nein
Abtastfrequenz für Transientenerfassung	18 MHz
Datenauswertung nach EN 50160	ja
Display	LCD
Fernanzeige	ja
Displayauflösung (horizontal)	320 px
Displayauflösung (vertikal)	240 px
Dateitransfer über PQDif	ja
Störschriebübertragung über COMTRADE	nein
Nennspannung (Un) L-L	100..693 V
Nennspannung (Un) N-L	57,7..400 V
Anzahl der Spannungsmesseingänge	5
Anzahl der Strommesseingänge	4
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	100..230 V
Versorgungsspannung bei AC 60 Hz	100..230 V
Versorgungsspannung bei DC	24..48 V
Frequenzmessbereich	42..69,5 Hz
Anzahl der digitalen Eingänge	1
Anzahl der digitalen Ausgänge	2
Anzahl der Ethernet-Anschlüsse	2
Unterstützt Protokoll für IEC 61850 Ethernet	ja
Unterstützt Protokoll für OPC UA PubSub	nein
Unterstützt Protokoll für PROFIBUS	nein
Unterstützt Protokoll für MODBUS	ja
Unterstützt Protokoll für PROFINET IO	nein
Unterstützt Protokoll für MQTT	nein
Unterstützt Protokoll für sonstige Bussysteme	ja
Mit Auditprotokollierung (Audit log)	ja
Mit Firmware-Signatur	ja
Mit Protokollierung von Sicherheitsereignissen (Security event log)	ja
Mit rollenbasierter Zugriffskontrolle (RBAC)	ja
Web-Server mit HTTPS-Übertragungsprotokoll	ja
Breite	160 mm
Höhe	110 mm
Tiefe	70 mm
Schutzart (IP), frontseitig	sonstige

Lieferumfang:
1 x Camille Bauer - Netzqualitätsrecorder Netzqualitätsanalysator LINAX PQ5000 #193097 Klasse A
