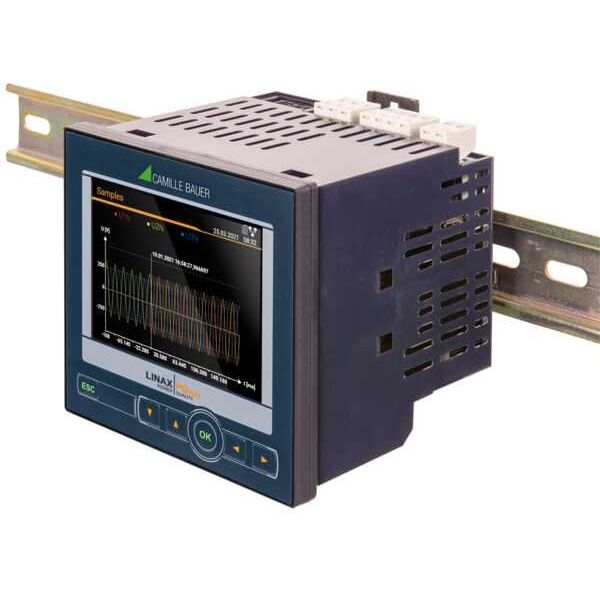

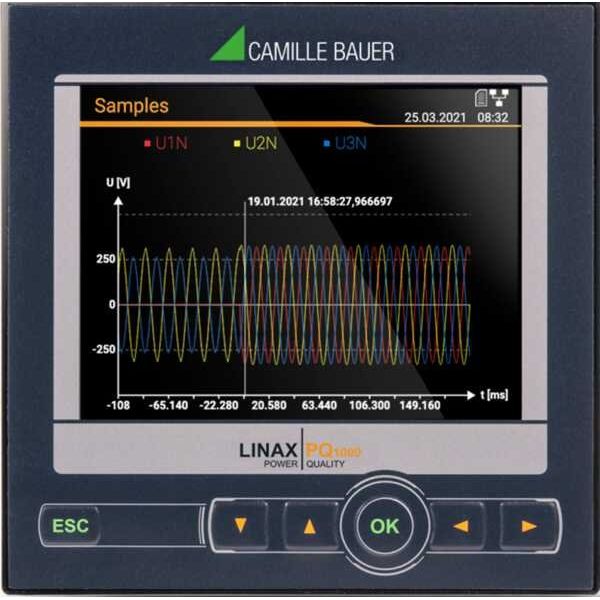

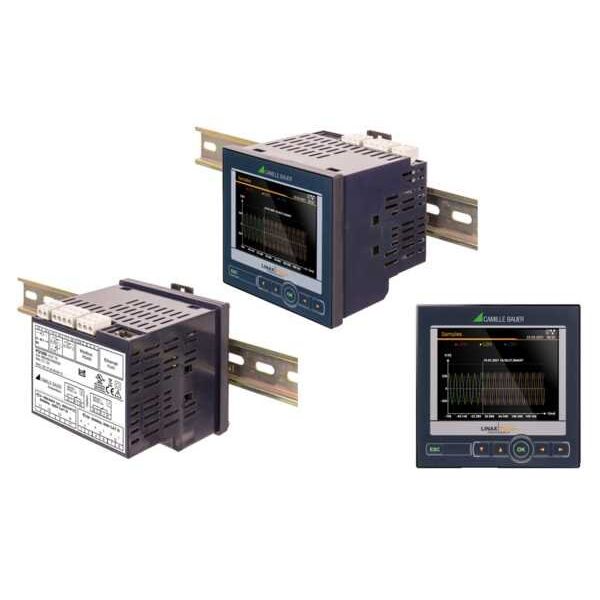

Camille Bauer - Netzqualitätsrecorder Netzqualitätsanalysator LINAX PQ1000 #192897 für Messung

Stationäre PQ-Messtechnik in Klasse S als Frontpanel Montage&nbsp(96 x 96 mm).. Der LINAX PQ1000 kombiniert die Eigenschaften eines normativen PQ-Messgerätes mit Funktionen für die Energieverbrauchs- und Netzzustandsanalyse. Das moderne, mehrsprachige Design erlaubt das Gerät intuitiv über die Geräte-Website oder das hochauflösende Farb-TFT Display zu bedienen oder zu parametrieren. Der integrierte Webserver ermöglicht die Fernabfrage, Anzeige und Analyse der Messdaten. Es ist keine zusätzliche Software erforderlich. . Netzqualitätsanalyse Das Gerät ermöglicht eine permanente Bewertung der Netzqualität gemäss IEC 61000-4-30 Ed.3 in Klasse S. Die erfassten PQ-Ereignisse (Spannungseinbruch, Spannungsüberhöhung, Spannungsunterbruch, Stromüberhöhung und Frequenzänderung, homopolare Spannung) dienen sowohl dem Nachweis, dass Störungen aufgetreten sind, als auch der Suche nach dem Störungs-Verursacher, um die Versorgungssicherheit zu erhöhen. Unabhängige Zertifizierung nach IEC 61000-4-30:2015+AMD1:2021, Klasse S, Test nach IEC 62586-2:2017+AMD1:2021 (functional tests)&nbsp
durch Eidgenössisches Institut für Metrologie METAS Unterstützung des standardisierten, herstellerunabhängigen PQDIF-Formats nach IEEE 1159.3 Einstellbare Ereignis-Aufzeichnungsdauer Ereignisanzeige via Website mit Zeit-Zoom und Wertablesung Energiefluss-Analyse Leistungsmittelwerte mit Trendanalyse zur Vermeidung von Lastspitzen Lastprofil-Speicherung mit Schwankungsbandbreite (Min/Max) pro Intervall Wirkenergie Klasse (IEC 62053-22:2003)&nbsp
0.2S (/5A), Blindenergie Klasse (IEC 62053-24:2014) 0.5S Weitere Mittelwerte und Zähler mit wählbarer Basisgrösse. Konfiguration Mit TFT-Display, für Schalttafeleinbau 3 Stromwandlereingänge (1/5A), 42...50/60...69.5Hz Nennspannung 100...230 V AC/DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + REST-Interface 1 digitaler Ausgang passiv 1 digitaler I/O passiv Ohne Erweiterung Prüfprotokoll Englisch Kommunikation Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU Automatisierter Daten-Export (CSV- und PQDIF-Dateien) auf SFTP-Server Cyber Security (OT) / Cyber Protection Rollenbasierte Zugriffsberechtigung (RBAC) Hypertext Transfer Protocol Secure (https) Client Whitelist Audit-Log [Registration aller Manipulationen] Sys-Log Sichere Firmware-Updates Datenlogger Datenexport PEN-Test Weitere Eigenschaften 3&nbsp
Strommesskanäle mit 0.2% Genauigkeit Genauigkeit Messkategorie 600V, CAT III (Spannung), 300V,CAT III (Strom) Standard-I/Os: 1 Digitaler Ausgang, 1 Digitaler&nbsp
I/O passiv 16 GB Datenspeicher Abtastrate: 18kHz Überwachung und Alarmierung via Grenzwerte und Überwachungsfunktionen Für Schalttafel-Einbau 96x96mm Identische Bedienung wie Geräte der Serie SINEAX® AM/DM-Reihe und CENTRAX® CU Prüfprotokoll Im Lieferumfang enthalten Datenanalyse Über den Link http://www.pqview.com/pqdiffractor/ kann die kostenfreie Software PQDiffractor von Electrotek Concepts heruntergeladen werden (Registrierung erforderlich). Mit dieser Software können die Daten aus den PQDIF Dateien analysiert, im CSV-Format gespeichert oder als Grafik exportiert werden. Digitales Netzmanagement Mit der SMARTCOLLECT® SC2 Software kann ein komplettes Ecosystem für Power Quality und Power Monitoring aufgebaut werden. .

Technische Details
Genauigkeitsklasse Wirkleistung nach IEC 62053-22	0.2S
Abtastfrequenz	18 Hz
Genauigkeitsklasse nach IEC 61000-4-30	S
Messung Oberschwingung im Frequenzbereich 2 kHz - 9 kHz	nein
Messung Oberschwingung im Frequenzbereich 9 kHz - 150 kHz	nein
Flicker nach IEC 61000-4-15	nein
Mit Transientenerfassung	nein
Abtastfrequenz für Transientenerfassung	18 MHz
Datenauswertung nach EN 50160	ja
Display	LCD
Fernanzeige	ja
Displayauflösung (horizontal)	320 px
Displayauflösung (vertikal)	240 px
Dateitransfer über PQDif	ja
Störschriebübertragung über COMTRADE	nein
Nennspannung (Un) L-L	100..693 V
Nennspannung (Un) N-L	57,7..400 V
Anzahl der Spannungsmesseingänge	4
Anzahl der Strommesseingänge	3
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	100..230 V
Versorgungsspannung bei AC 60 Hz	100..230 V
Frequenzmessbereich	42..69,5 Hz
Anzahl der digitalen Eingänge	1
Anzahl der digitalen Ausgänge	2
Anzahl der Ethernet-Anschlüsse	1
Unterstützt Protokoll für IEC 61850 Ethernet	nein
Unterstützt Protokoll für OPC UA PubSub	nein
Unterstützt Protokoll für PROFIBUS	nein
Unterstützt Protokoll für MODBUS	ja
Unterstützt Protokoll für PROFINET IO	nein
Unterstützt Protokoll für MQTT	nein
Unterstützt Protokoll für sonstige Bussysteme	ja
Mit Auditprotokollierung (Audit log)	ja
Mit Firmware-Signatur	ja
Mit Protokollierung von Sicherheitsereignissen (Security event log)	ja
Mit rollenbasierter Zugriffskontrolle (RBAC)	ja
Web-Server mit HTTPS-Übertragungsprotokoll	ja
Breite	96 mm
Höhe	96 mm
Tiefe	85 mm
Schutzart (IP), frontseitig	sonstige

Lieferumfang:
1 x Camille Bauer - Netzqualitätsrecorder Netzqualitätsanalysator LINAX PQ1000 #192897 für Messung
