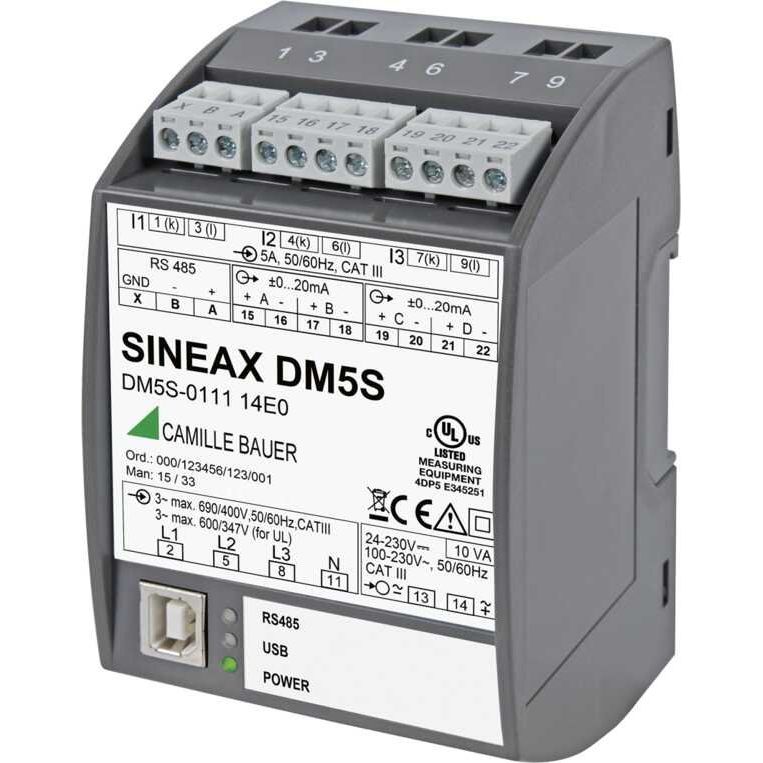

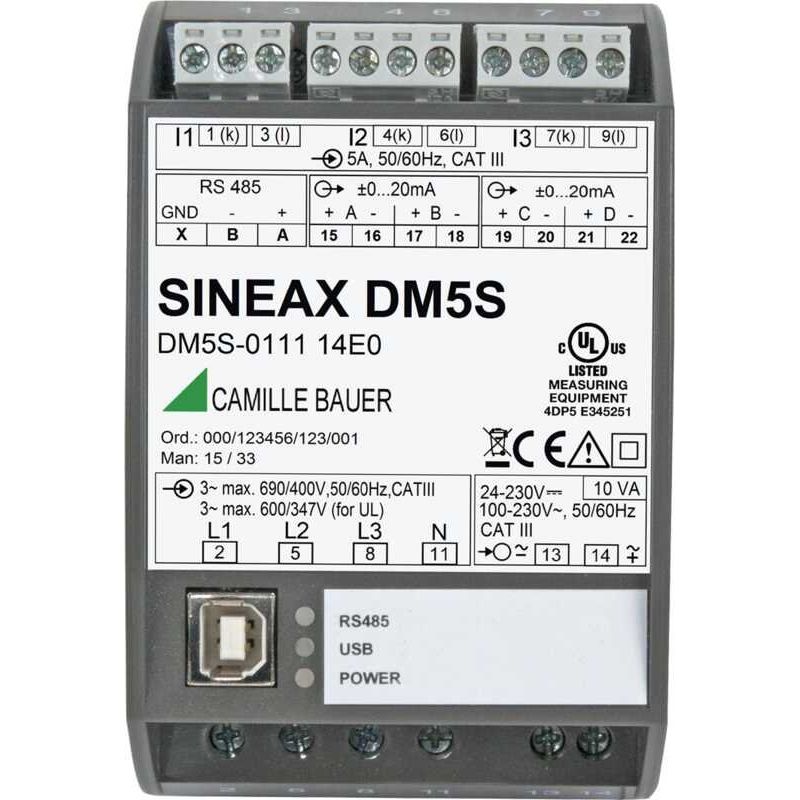

Multi-Messumformer, prog.bar, ..32 Zähler, USB, RS485-MODBUS. Der SINEAX DM5 ist ein frei programmierbares Universal-Messgerät für Starkstromnetze: Ein klassischer Messumformer hoher Genauigkeit, geeignet für Überwachungsaufgaben und Retrofit-Anwendungen in Energieverteilung und Industrie. . Das Gerät lässt sich - auch ohne angeschlossene Hilfsenergie - mit Hilfe der CB-Manager Software schnell und einfach an die Messaufgabe anpassen. Je nach Ausführung werden die Messwerte proportional auf analoge DC-Stromausgänge und / oder eine Modbus-Schnittstelle abgebildet. Die Messung erfolgt unterbruchsfrei in allen vier Quadranten und kann optimal an das zu überwachende Netz angepasst werden. Sowohl die Mittelungszeit der Messung als auch die erwartete maximale Signalhöhe können parametriert werden.Die Inbetriebsetzung kann sehr einfach erfolgen und wird durch die Service-Funktionen Typenschild-Druck, Anschluss-Kontrolle, Messwertaufzeichnung sowie Simulation und Trimmung der Analogausgänge unterstützt.. Konfiguration Ohne Display, für Hutschienenmontage Universalausführung 3U / 3I 45...50/60 65 Hz Nennspannung 24...230V DC, 100...230V AC RS485 Modbus 85 165 ms Einstellzeit (bei Messzeit 4 Perioden) Ohne Ausgänge Prüfprotokoll Englisch Programmierung: Standardkonfiguration, frei konfigurierbar Kommunikation Modbus/RTU Weitere Eigenschaften Netzzustands-Überwachung: Klasse 0.2 Universell: U/I, P/Q/S, f, PF usw. Fernkommunikation via Modbus Energiemessung: Klasse 0.5S Konfiguration auch ohne Hilfsenergie Prüfprotokoll Im Lieferumfang enthalten Digitales Netzmanagement Mit der SMARTCOLLECT® SC2 Software kann ein komplettes Ecosystem für Power Quality und Power Monitoring aufgebaut werden.. Messgerät SINEAX DM5S Sicherheitshinweise (mehrsprachig)
| Technische Details |
|---|
| Ausführung |
Messwandler |
| Polart |
Dreileiter |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..6 mm² |
| Montageart |
DIN-Schiene |
| Amperemeter |
ja |
| Blindleistungsmesser |
ja |
| Mit Drehzahlmesser |
nein |
| Frequenzmesser |
ja |
| Impulszähler |
ja |
| Voltmeter |
ja |
| Oberwellenmessung |
ja |
| Scheinleistung |
ja |
| Wirkleistungsmessgerät |
ja |
| Leistungsfaktor |
ja |
| Phasenwinkel (cos phi) |
ja |
| Messwertspeicher |
nein |
| Messungsart Lastgang |
ja |
| Geeicht |
nein |
| Genauigkeitsklasse Wirkleistung nach IEC 62053-22 |
0.5S |
| Genauigkeitsklasse Blindleistung nach IEC 62053-23 |
sonstige |
| Impulsausgang |
ohne |
| Anzahl der Spannungsmesseingänge |
3 |
| Anzahl der Strommesseingänge |
3 |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Versorgungsspannung bei AC 50 Hz |
100..230 V |
| Versorgungsspannung bei AC 60 Hz |
100..230 V |
| Versorgungsspannung bei DC |
24..230 V |
| Frequenzmessbereich |
45..65 Hz |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
7,5 A |
| Display |
ohne |
| Fernanzeige |
nein |
| Geeignet für RJ-Stecker |
nein |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Mit Kommunikationsschnittstelle KNX |
nein |
| Mit Kommunikationsinterface M-Bus |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
ja |
| Unterstützt Protokoll für OPC UA PubSub |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Mit Auditprotokollierung (Audit log) |
nein |
| Mit Firmware-Signatur |
nein |
| Mit Protokollierung von Sicherheitsereignissen (Security event log) |
nein |
| Mit rollenbasierter Zugriffskontrolle (RBAC) |
nein |
| Web-Server mit HTTPS-Übertragungsprotokoll |
nein |
| Breite |
70,5 mm |
| Höhe |
110 mm |
| Tiefe |
70 mm |
| Schutzart (IP), frontseitig |
sonstige |
