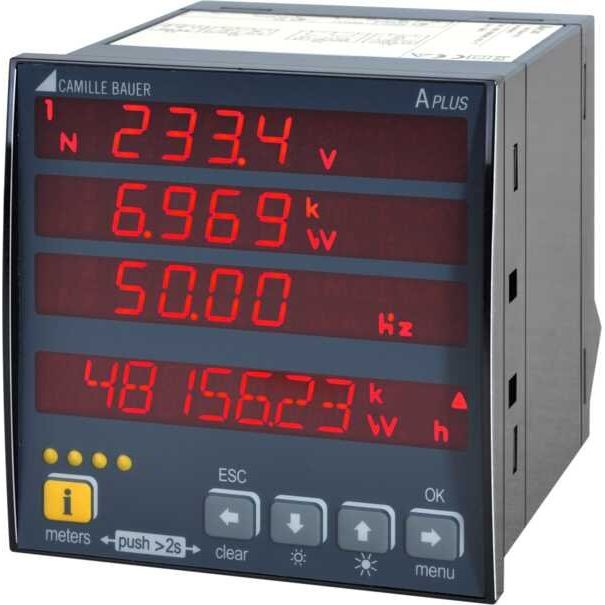

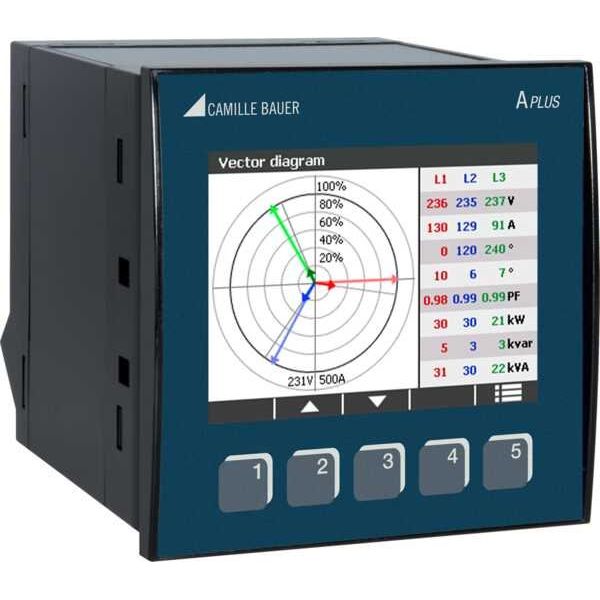

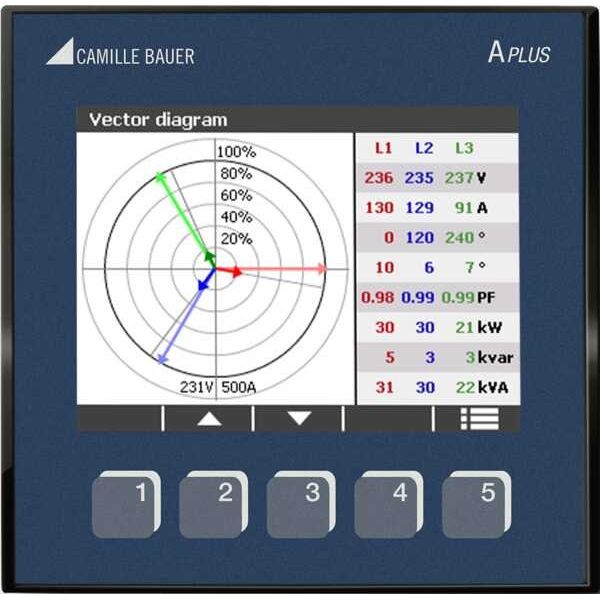

. Der APLUS ist ein Komplettgerät für die universelle Messung, Überwachung und Netzqualitäts-Analyse in Starkstrom-Netzen. . Höchste Schweizer Qualität und maximaler Kundennutzen stehen im Vordergrund. Das Gerät ist für die Anwendung in der Energie-Verteilung, in stark verzerrten Netzen im industriellen Umfeld und in der Gebäude-Auto¬matisierung konzipiert. Nennspannungen bis 690 V können direkt angeschlossen werden. Die Anbindung des Prozess-Umfelds kann mit Hilfe der Kommunikations-Schnittstelle, über digitale I/Os oder über analoge Ausgänge vor¬genommen werden. Die Datenlogger-Option ermöglicht die Erfassung von periodischen und ereignis-gesteuerten Messdaten, also sowohl die Aufnahme von Lastgängen, Messwert-Schwan¬kungen oder Zähler¬ablesungen als auch die Registrierung von Alarmzu-ständen oder Störfällen. Als Speicher¬medium dient eine SD-Card, die auch via Ethernetschnittstelle ausgelesen werden kann. Die Daten werden mit der Software CB-Analyzer analysiert. . Mögliche Anwendungen im StarkstromnetzenErfassung und Kontrolle des aktuellen NetzzustandesÜberwachung des BetriebsverhaltensAnalyse der NetzqualitätErmittlung von Lastgängen und EnergieverbrauchswertenErfassung der Schwankungen der NetzbelastungMessung vor und nach FrequenzumrichternProtokollierung des BetriebsablaufsDie Version ohne Display für Hutschienen-Montage ist für Anwendungen gedacht, wo keine Visualisierung vor Ort erforderlich ist. Sie stellt denselben Funktionsumfang bereit wie das anzeigende Gerät, weist dieselben Abmessungen und Anschlüsse auf und kann mit denselben Optionen ausgerüstet werden. APLUSVersion mit LED-Display.. Konfiguration Ohne Display, für Hutschienenmontage Stromwandlereingänge (1/5A), 42...50/60...69.5Hz 24...230VDC, 100...230VAC RS485 (Modbus/RTU) / Profibus DP Ohne Erweiterung Prüfprotokoll Englisch Ohne Datenlogger Kommunikation Modbus/RTU Profibus DP Weitere Eigenschaften Ohne Display, für Hutschienenmontage 3
Strom- und
4 Spannungsmesskanäle mit 0.1% Genauigkeit Messkategorie 600V, CAT III, Hilfsenergie 300V, CAT III Überwachung und Alarmierung via Grenzwerte und Überwachungsfunktionen Prüfprotokoll Im Lieferumfang enthalten. Messgerät APLUS Sicherheitshinweise Software- und Dokumentations-CD
| Technische Details |
|---|
| Ausführung |
Messwandler |
| Polart |
Dreileiter/Vierleiter |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,5..4 mm² |
| Montageart |
DIN-Schiene |
| Amperemeter |
ja |
| Blindleistungsmesser |
ja |
| Mit Drehzahlmesser |
nein |
| Frequenzmesser |
ja |
| Impulszähler |
ja |
| Voltmeter |
ja |
| Oberwellenmessung |
ja |
| Scheinleistung |
ja |
| Wirkleistungsmessgerät |
ja |
| Leistungsfaktor |
ja |
| Phasenwinkel (cos phi) |
ja |
| Messwertspeicher |
ja |
| Messungsart Lastgang |
ja |
| Genauigkeitsklasse Wirkleistung nach IEC 62053-22 |
0.5S |
| Genauigkeitsklasse Blindleistung nach IEC 62053-23 |
sonstige |
| Impulsausgang |
elektrisch |
| Anzahl der Spannungsmesseingänge |
4 |
| Anzahl der Strommesseingänge |
3 |
| Spannungsart der Versorgungsspannung |
AC/DC |
| Versorgungsspannung bei AC 50 Hz |
100..230 V |
| Versorgungsspannung bei AC 60 Hz |
100..230 V |
| Versorgungsspannung bei DC |
24..230 V |
| Frequenzmessbereich |
45..65 Hz |
| Nennstrom (In) |
5 A |
| Maximalstrom (Imax) |
7,5 A |
| Fernanzeige |
nein |
| Anzahl der analogen Eingänge |
4 |
| Anzahl der analogen Ausgänge |
4 |
| Geeignet für RJ-Stecker |
ja |
| Unterstützt Protokoll für IEC 61850 Ethernet |
nein |
| Mit Kommunikationsschnittstelle KNX |
nein |
| Mit Kommunikationsinterface M-Bus |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
ja |
| Unterstützt Protokoll für OPC UA PubSub |
nein |
| Unterstützt Protokoll für PROFIBUS |
ja |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Mit Auditprotokollierung (Audit log) |
nein |
| Mit Firmware-Signatur |
nein |
| Mit Protokollierung von Sicherheitsereignissen (Security event log) |
nein |
| Mit rollenbasierter Zugriffskontrolle (RBAC) |
nein |
| Web-Server mit HTTPS-Übertragungsprotokoll |
nein |
| Höhe |
96 mm |
| Schutzart (IP), frontseitig |
sonstige |
Lieferumfang:
1 x Messgerät APLUS 1 x Sicherheitshinweise 1 x Software- und Dokumentations-CD 1 x Prüfprotokoll
