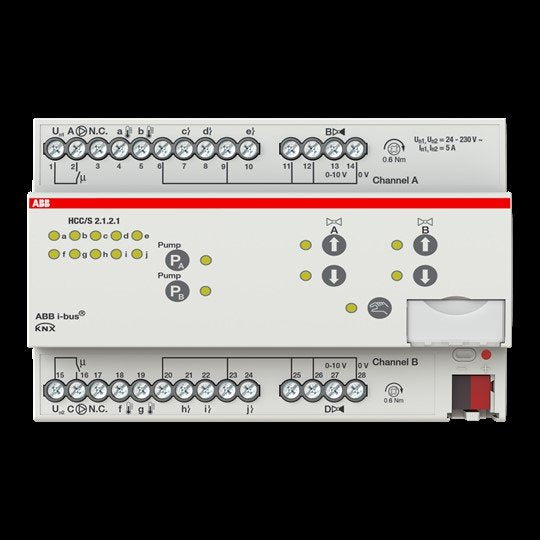

Busch-Jaeger - Bussystem-Heizungsaktor Heiz-/Kühlkreis C HCC/S2.1.2.1

Für die Regelung eines Heiz- oder Kühlkreises.
Das Gerät verfügt über 2 Kanäle, jeder mit einem analogen Ausgang zur Ansteuerung des 3-Wege Mischerventils (0 10 V) eines Heiz- oder Kühlkreises.
Ebenso hat das Gerät einen Relaisausgang (5 A) zum Schalten der Zirkulationspumpe.
Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden.
Die Vorlauf- und Rücklauftemperatur werden gemessen und für die Berechnung des Ventilstellwerts durch den integrierten Regler verwendet.
Der Sollwert wird über den KNX Bus empfangen. Durch eine Kanalbündelung ist es möglich Systeme mit Doppelpumpen zu steuern.
Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden.
Produktreihe: KNX

Technische Details
Bussystem KNX	ja
Bussystem Funkbus	nein
Andere Bussysteme	ohne
Funk bidirektional	nein
Montageart	REG
Breite in Teilungseinheiten	8
Mit Busankopplung	ja
Stellgröße stetig	ja
Stellgröße schaltend	nein
Ventilschutzfunktion	ja
Handschaltung	ja
Anzahl der digitalen Eingänge	10
Anzahl der Ausgänge	4
Schaltspannung	0..10 V
Schutzart (IP)	IP20

Lieferumfang:
1 x Busch-Jaeger - Bussystem-Heizungsaktor Heiz-/Kühlkreis C HCC/S2.1.2.1
