Erfassungsbereich: rechteckig.
Bei Montagehöhe 3 m:
-Frontal auf den Melder zu gehend max. 20 m x 3 m (pro Seite max. 10 m x 3 m).
-Quer zum Melder gehend max. 30 m x 3 m (pro Seite max. 15 m x 3 m).
Mit integriertem KNX-Busankoppler.
Aufbauhöhe 27 mm.
Mit 4-Kanälen.
Zum Dimmen/Regeln der Helligkeit auf einen definierten Wert in einem dafür vorgesehenen Erfassungsbereich.
HKL-Funktion zum Ansteuern von Heizungs- und/oder Kühlanlagen sowie Lüftungsanlagen im dafür vorgesehenen Erfassungsbereich.
Melder-Applikation mit 2-stufiger Abschaltfunktion.
Melder-Applikation mit integrierter Überwachungsfunktion.
Konstantlichtregler mit bis zu 2 unabhängigen Kanälen.
Konstantlichtregler mit max. 2 Ausgängen zum helligkeitsabhängigen Dimmen/Regeln von zwei Lichtbändern im Raum.
Integrierter Objekt-Raumtemperaturregler.
10 freiprogrammierbare IR-Kanäle (blau und/oder weiß) Inkl. 5 Logikkanälen (Logik-Gatter, Tor, Verzögerung und Treppenhauslicht). Auswertung über internen Helligkeitssensor.
Gewichtung von bis zu 2 externen Helligkeitswerten und des internen Helligkeitssensors möglich.
Der Programmiertaster ist mit dem IR-Handsender 6010-25(-500) aktivierbar.
Deckenmontage an abgehängten Decken mit Federklemmen, an festen Decken in Aufputz-Gehäuse 6131/39-xxx(-500) oder auf VDE Unterputzdosen mit Zwischenring für VDE Unterputzdosen 6131/38-xxx(-500).
Geeignet für abgehängte Decken mit eine Plattenstärke von 9 bis 25 mm.
Einbaulochmaß: Ø 68 mm.
Passt nicht in die British Standard und VDE Unterputzdose.
Empfehlung: HaloX® 100 von Kaiser (Art.-Nr. 1281-00) mit entsprechender Abdeckung (1281-01 oder 1281-61 für Sichtbeton) oder IBTronic H120-68 von Spelsberg (Art.-Nr. 97600501).
HKL = Heizung, Klima, Lüftung.
Produktreihe: KNX
| Technische Details |
|---|
| Bussystem KNX |
ja |
| Bussystem KNX-Funk |
nein |
| Bussystem Funkbus |
nein |
| Bussystem LON |
nein |
| Bussystem Powernet |
nein |
| Andere Bussysteme |
ohne |
| Funk bidirektional |
nein |
| Ausführung |
Präsenzmelder |
| Montageart |
Unterputz |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
Thermoplast |
| Oberflächenschutz |
lackiert |
| Ausführung der Oberfläche |
matt |
| Farbe |
Aluminium |
| RAL-Nummer (ähnlich) |
9006 |
| Transparent |
nein |
| Mit Busankopplung |
ja |
| Nebenstelleneingang |
ja |
| Unterkriechschutz/Rückfeldüberwachung |
ja |
| Betriebsartenschalter |
nein |
| Tierschneise |
nein |
| Treppenhausüberwachung |
ja |
| Ansprechhelligkeit einstellbar |
ja |
| Teach-Funktion für Ansprechhelligkeit |
ja |
| Ausschaltverzögerung selbstlernend |
nein |
| DALI-2 zertifiziert |
nein |
| Optimale Montagehöhe |
2 m |
| Max. Reichweite zu einer Seite |
15 m |
| Max. Reichweite frontal |
10 m |
| Erfassungsfeld Durchmesser auf Fußboden |
30 m |
| Erfassungswinkel vertikal |
0 ° |
| Erfassungswinkel horizontal |
81,5 ° |
| Anzahl der Kanäle |
4 |
| Schaltleistung |
0 W |
| Min. Einschaltdauer |
10 s |
| Max. Einschaltdauer |
1092 min |
| Breite |
91 mm |
| Höhe |
91 mm |
| Tiefe |
49 mm |
| Einbautiefe |
22 mm |
| Min. Tiefe der Gerätedose |
22 mm |
Lieferumfang:

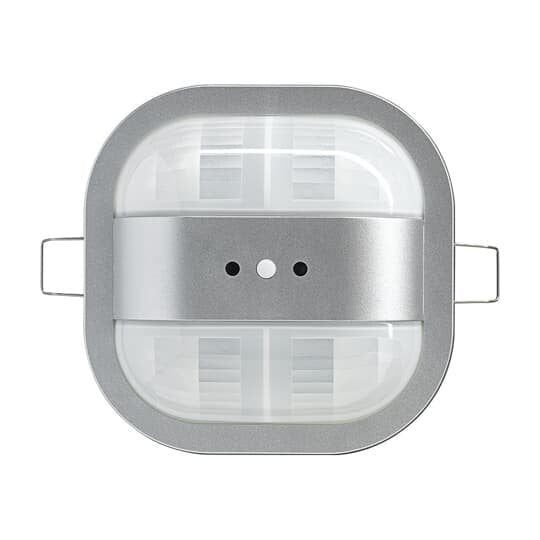

1 x Busch-Jaeger - Bussystem-Bewegungsmelder Präsenzmelder 6131/51-183 alusilber
