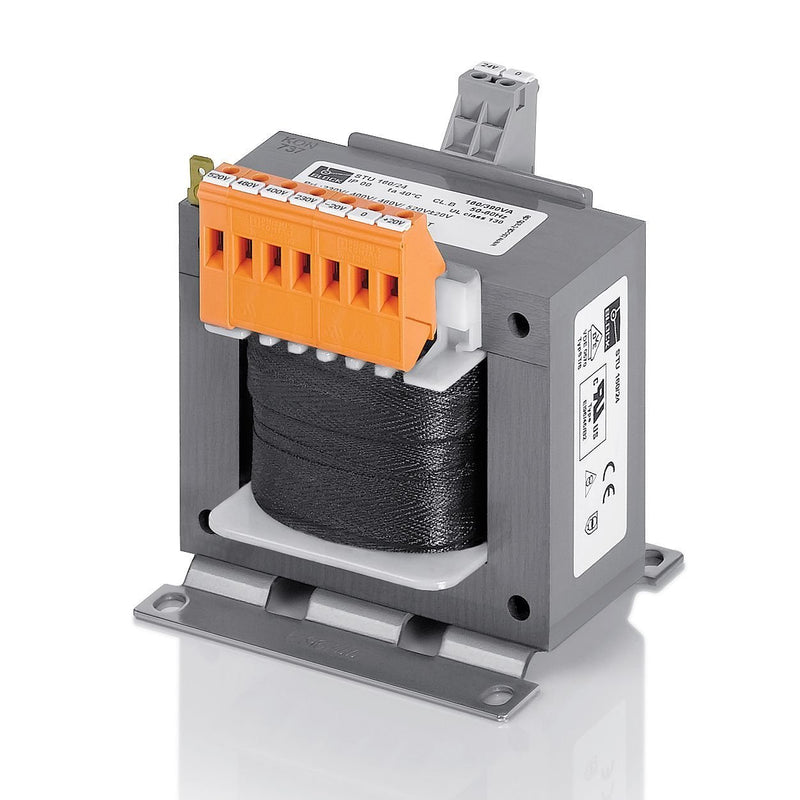

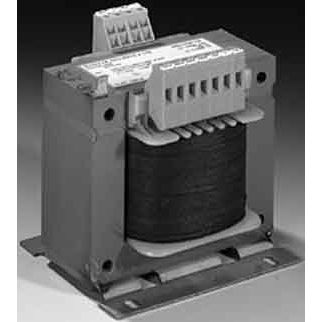

Block - Einphasen-Steuertransformator Steuertransformator STU 250/2x115

Als Steuertransformator zur elektrischen Trennung der Ein- und Ausgangsseite. Durch die Konstruktion ist der Transformator zur Versorgung von Steuerungen entsprechend EN 60204 ausgelegt. Als Trenntransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Der Transformator kann für den Aufbau der Schutzmaßnahme Schutztrennung entsprechend VDE 0100 eingesetzt werden. Als Sicherheitstransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Durch die Begrenzung der Ausgangsspannung ist der Transformator für den Aufbau von SELV sowie PELV Stromkreisen geeignet.

Technische Details
Ausgeführt als Sicherheits-Transformator	nein
Ausgeführt als Trenn-Transformator	ja
Ausgeführt als Spar-Transformator	nein
Primärspannung 1	230 V
Primärspannung 2	400 V
Primärspannung 3	460 V
Primärspannung 4	520 V
Primärspannung 5	-20 V
Primärspannung 6	20 V
Primärspannung 7	440 V
Primärspannung 8	460 V
Primärspannung 9	500 V
Primärspannung 10	520..540 V
Sekundärspannung 1	115 V
Sekundärspannung 2	115 V
Sekundärspannung 10	115 V
Bemessungsscheinleistung	250 VA
Kurzschlussfest	nein
Relative Kurzschlussspannung uk	7,2 %
Breite	120 mm
Höhe	123 mm
Tiefe	92 mm
Schutzart (IP)	IP00
Ringkern	nein
Geeignet für Platinenmontage	nein
Geeignet für Reiheneinbau	nein

Lieferumfang:
1 x Block - Einphasen-Steuertransformator Steuertransformator STU 250/2x115
