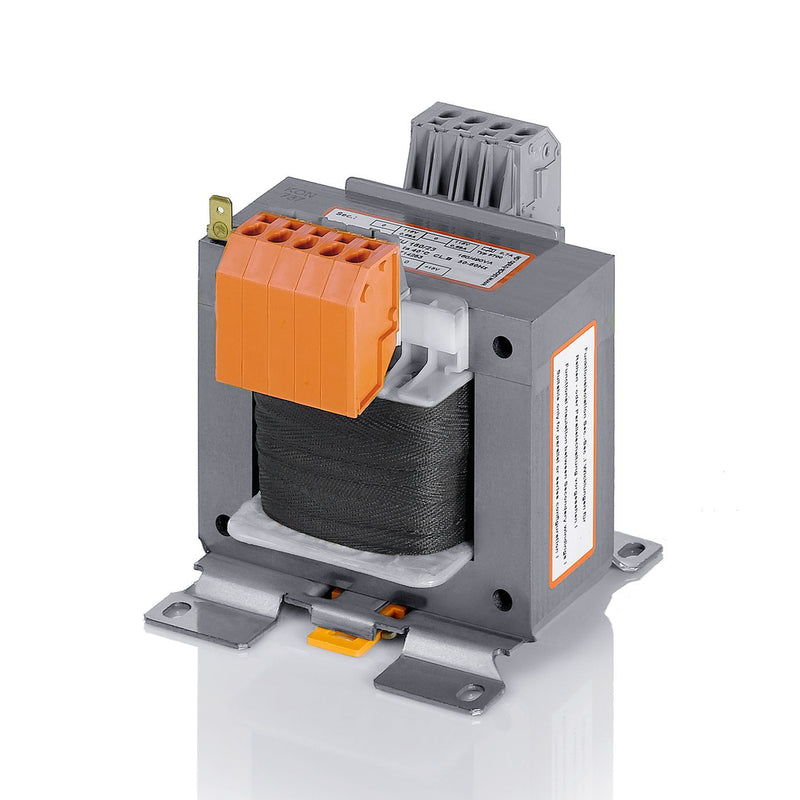

Block - Einphasen-Steuertransformator Steuertransformator STEU 320/24

Als Steuertransformator nach EN 61558-2-2 zur elektrischen Trennung der Ein- und Ausgangsseite. Durch die Konstruktion ist der Transformator zur Versorgung von Steuerungen entsprechend EN 60204 ausgelegt. Als Trenntransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Der Transformator kann für den Aufbau der Schutzmaßnahme Schutztrennung entsprechend VDE 0100 eingesetzt werden. Als Sicherheitstransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Durch die Begrenzung der Ausgangsspannung ist der Transformator für den Aufbau von SELV sowie PELV Stromkreisen geeignet.

Technische Details
Ausgeführt als Sicherheits-Transformator	ja
Ausgeführt als Trenn-Transformator	nein
Ausgeführt als Spar-Transformator	nein
Primärspannung 1	230 V
Primärspannung 2	400 V
Primärspannung 3	-15 V
Primärspannung 4	15 V
Sekundärspannung 1	12 V
Sekundärspannung 2	12 V
Sekundärspannung 10	12 V
Bemessungsscheinleistung	320 VA
Kurzschlussfest	nein
Relative Kurzschlussspannung uk	5,19 %
Breite	120 mm
Höhe	121 mm
Tiefe	107 mm
Schutzart (IP)	IP00
Ringkern	nein
Geeignet für Platinenmontage	nein
Geeignet für Reiheneinbau	nein

Lieferumfang:
1 x Block - Einphasen-Steuertransformator Steuertransformator STEU 320/24
