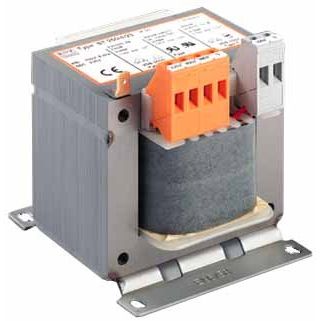

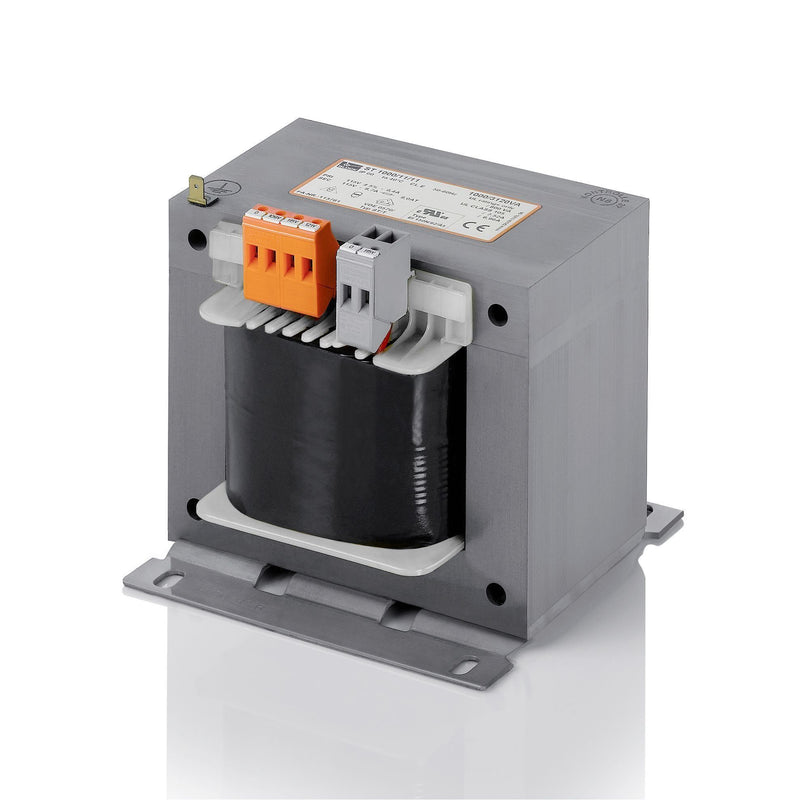

Block - Einphasen-Steuertransformator Steuertransformator ST 1000/5/23

Als Steuertransformator zur elektrischen Trennung der Ein- und Ausgangsseite. Durch die Konstruktion ist der Transformator zur Versorgung von Steuerungen entsprechend EN 60204 ausgelegt. Als Trenntransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Der Transformator kann für den Aufbau der Schutzmaßnahme Schutztrennung entsprechend VDE 0100 eingesetzt werden. Als Sicherheitstransformator zur sicheren elektrischen Trennung der Ein- und Ausgangsseite. Durch die Begrenzung der Ausgangsspannung ist der Transformator für den Aufbau von SELV sowie PELV Stromkreisen geeignet.

Technische Details
Ausgeführt als Sicherheits-Transformator	nein
Ausgeführt als Trenn-Transformator	ja
Ausgeführt als Spar-Transformator	nein
Primärspannung 1	475 V
Primärspannung 2	500 V
Primärspannung 3	525 V
Sekundärspannung 1	230 V
Bemessungsscheinleistung	1000 VA
Kurzschlussfest	nein
Relative Kurzschlussspannung uk	3,7 %
Breite	150 mm
Höhe	148 mm
Tiefe	154 mm
Schutzart (IP)	IP00
Ringkern	nein
Geeignet für Platinenmontage	nein

Lieferumfang:
1 x Block - Einphasen-Steuertransformator Steuertransformator ST 1000/5/23
