Der Scharnierschalter SHS3Z bietet viel Flexibilität beim Einbau, Anschluss und bei der Einstellung. Da der Scharnierschalter direkt in die Schutzvorrichtung integriert ist, bietet er erhöhten Manipulationsschutz. Das SHS3 kann an allen Türen, Hauben und Klappen verwendet und rechts oder links befestigt werden. Der Schaltpunkt des sicheren Scharnierschalters, kann dabei über den gesamtem Schwenkbereich von 0° bis 270° frei eingestellt werden. Eine integrierte Feinjustageschraube ermöglicht das Nachstellen des Schaltpunktes um +/- 1,5°. Dank des mitgelieferten Austauschsatzes kann die Schaltpunkteinstellung beliebig oft wiederholt werden, wenn die Anlage erweitert wird. Da auch ein Leerscharnier mit identischem Design zur Verfügung steht, kann auf herkömmliche Lastscharniere verzichtet werden.
Sichere, komplette Lösung für drehbare Schutzeinrichtungen mit Scharnieren, umfasst Scharnier und Sicherheitsschalter
Dank Schutzart IP67 für den Einsatz in Bereichen mit schwerer Verschmutzung
Hoher Manipulationsschutz, da direkt mit der Schutzeinrichtung verbunden
Tragkräfte bis zu 1200N
Schaltpunkt kann frei von 0° bis 270° eingestellt und später verändert werden
Einfache Befestigung auch auf Profilen
Einfache Nachstellung über eine integrierte Feinjustageschraube
Systeme können rechts und links befestigt werden
Geringer Wartungsaufwand
Zink-Druckgussscharnier mit integriertem Sicherheitsschalter im Kunststoffgehäuse
| Technische Details |
|---|
| Mit Statusanzeige |
nein |
| Geeignet für Sicherheitsfunktionen |
ja |
| Zwangsöffnung |
ja |
| Anzahl der sicherheitsgerichteten Hilfskontakte |
2 |
| Anzahl der Kontakte als Öffner |
2 |
| Ausführung des Schaltglieds |
Schleichschaltglied |

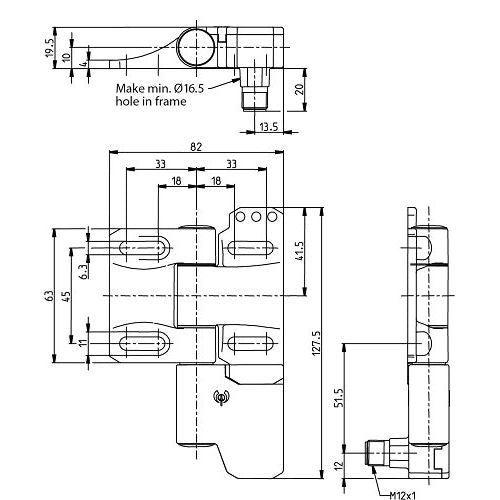

| Breite des Sensors |
82 mm |
| Höhe des Sensors |
39,5 mm |
| Länge des Sensors |
127,5 mm |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V |
3 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V |
1 A |
| Gehäusebauform |
Sonderbauform |
| Werkstoff des Gehäuses |
Metall |
| Beschichtung Gehäuse |
sonstige |
| Ausführung des elektrischen Anschlusses |
Steckverbinder M12 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Ausführung der Schnittstelle |
ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
ohne |
| Schutzart (IP) |
IP67 |
| Schutzart (NEMA) |
indoor use only |
Lieferumfang:
1 x Bernstein Scharnierschalter SHS3Z-A2Z-SR-R 1 x Austauschsatz
