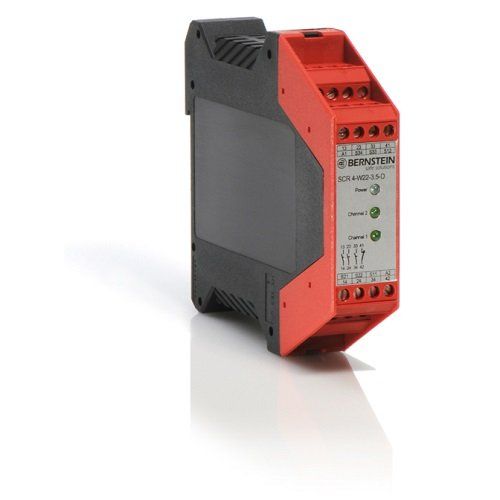

Bernstein - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Not-Aus Sicherheitsrelais SCR 4-W22-3.5-SD Schutztürüberwachung

Das SCR ist ein Nothalt- und Schutztür-Sicherheitsrelais in einem 22,5 mm Gehäuse für ein- und zweikanalige Applikationen bis Kat. 4 / Pl e, mit manuellem Start. Überwachung der Starttaste. Es verfügt über 3 Freigabepfade (Schließer) und 1 Meldekontakt (Öffner). Anschluss über Schraubklemmen. Schaltspannung 230 V AC, oder 24 V DC

Technische Details
Ausführung	Grundgerät
Tragschienenmontage möglich	ja
Mit abnehmbaren Klemmen	nein
Ausführung des elektrischen Anschlusses	Schraubanschluss
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	21,6..26,4 V
Versorgungsspannung bei AC 60 Hz	21,6..26,4 V
Versorgungsspannung bei DC	21,6..26,4 V
Geeignet zur Überwachung von Positionsschaltern	ja
Geeignet zur Überwachung von NOT-AUS-Kreisen	ja
Geeignet zur Überwachung von Ventilen	nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen	nein
Geeignet zur Überwachung von taktilen Sensoren	nein
Geeignet zur Überwachung von Magnetschaltern	nein
Geeignet zur Überwachung von Näherungsschaltern	nein
Auswertung der Eingänge	ein- und zweikanalig
Leistungsaufnahme	3 W
Mit Starteingang	ja
Mit Mutingfunktion	nein
Mit Rückführkreis	nein
Rückfallverzögerung	3 s
Steuerspannungsart 1	AC/DC
Steuerspannung 1	21,6..26,4 V
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	3
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet	1
Spannungsart der Betriebsspannung	AC/DC
Betriebsspannung bei AC 50 Hz	21,6..26,4 V
Betriebsspannung bei AC 60 Hz	21,6..26,4 V
Betriebsspannung bei DC	21,6..26,4 V
Bemessungsschaltstrom	5 A
Sicherheitstyp nach IEC 61496-1	ohne
Stoppkategorie nach IEC 60204	0
Performance Level nach EN ISO 13849-1	Level e
SIL nach IEC 61508	4
Mit Zulassung für BG BIA	nein
Mit Zulassung nach UL	ja
Breite	22,5 mm
Höhe	114,5 mm
Tiefe	99 mm
Mit TÜV-Zulassung	ja

Lieferumfang:
1 x Bernstein - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Not-Aus Sicherheitsrelais SCR 4-W22-3.5-SD Schutztürüberwachung
