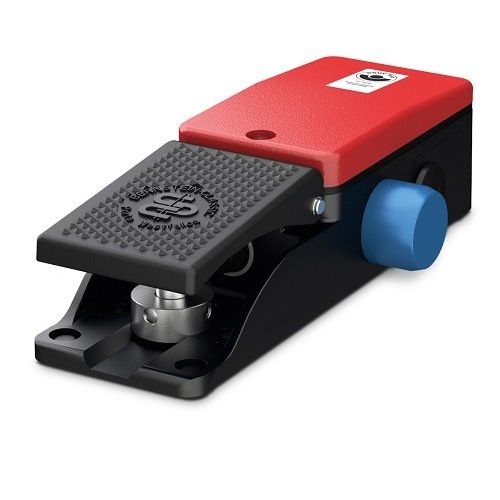

Bernstein - Fußschalter F1-ZSDR

Geeignet für hohe Anforderungen in industriellen Einsatzbereichen. Vorhandene Befestigungslöcher bieten die Möglichkeit, die Fußschalter auf dem Untergrund zu verschrauben. Jeder Fußschalter ist mit vier Gummifüßen gegen Verrutschen ausgerüstet. Der Fußhebel ist aus Thermoplast gefertigt. Der Zustimmfußschalter bietet zwei Zustimmkontakte und einen Meldekontakt und ist sowohl mit als auch ohne Rastung erhältlich. Wird das Pedal bis auf den Druckpunkt betätigt, schließen die beiden Freigabekontakte. Wird das Pedal losgelassen, öffnen die Freigabekontakte wieder. Wird das Pedal durchgetreten, also über den Druckpunkt hinaus, so öffnen die Freigabekontakte zwangstrennend. Für die Anwendung einer Zustimmeinrichtung sind unter anderem die Normen DIN EN ISO 12100 und DIN EN 60204-1 zu beachten. Mit dem Meldekontakt ist eine dynamische Stellungserkennung möglich. Alternativ kann eine statische Stellungserkennung mittels eines PNP-Ausgangs realisiert werden. So ist es möglich, die Betätigungsposition 1 die AUS-Stellung der Freigabekontakte (Betätiger ist nicht gedrückt) oder die Position 3 die AUS-Stellung der Arbeitskontakte (Betätiger ist voll gedrückt) zu ermitteln und der Steuerung direkt verfügbar zu machen. Der zugelassene Zustimmfußschalter ist nur in der Standardvariante ohne UN-Haube erhältlich.

Technische Details
Befehlsart	Ein oder Aus
Mit Schutzhaube	nein
Mit Verriegelung	nein
Werkstoff	Metall
Mit Schutzisolierung	nein
Farbe	rot
Anzahl der Schaltstellungen	3
Anzahl der Kontakte als Öffner	1
Anzahl der Kontakte als Schließer	2
Schaltfunktion verrastend	ja
Geeignet für Sicherheitsfunktionen	ja
Bemessungsbetriebsstrom Ie bei AC-15, 230 V	1,5 A
Schutzart (IP)	IP65
Schutzart (NEMA)	indoor use only
Breite	70 mm
Höhe	60 mm
Tiefe	220 mm

Lieferumfang:
1 x Bernstein - Fußschalter Fußschalter F1-ZSDR
