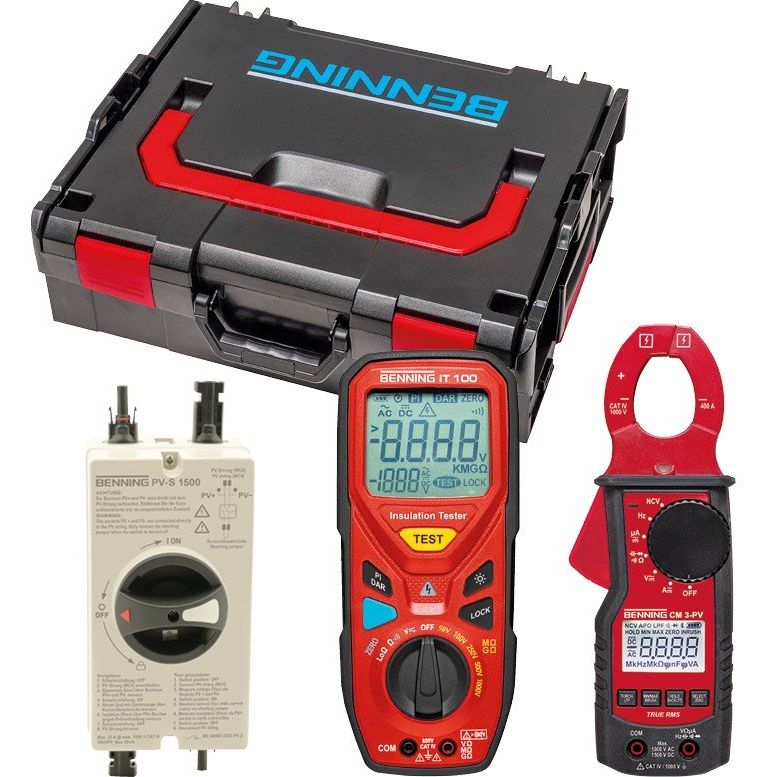

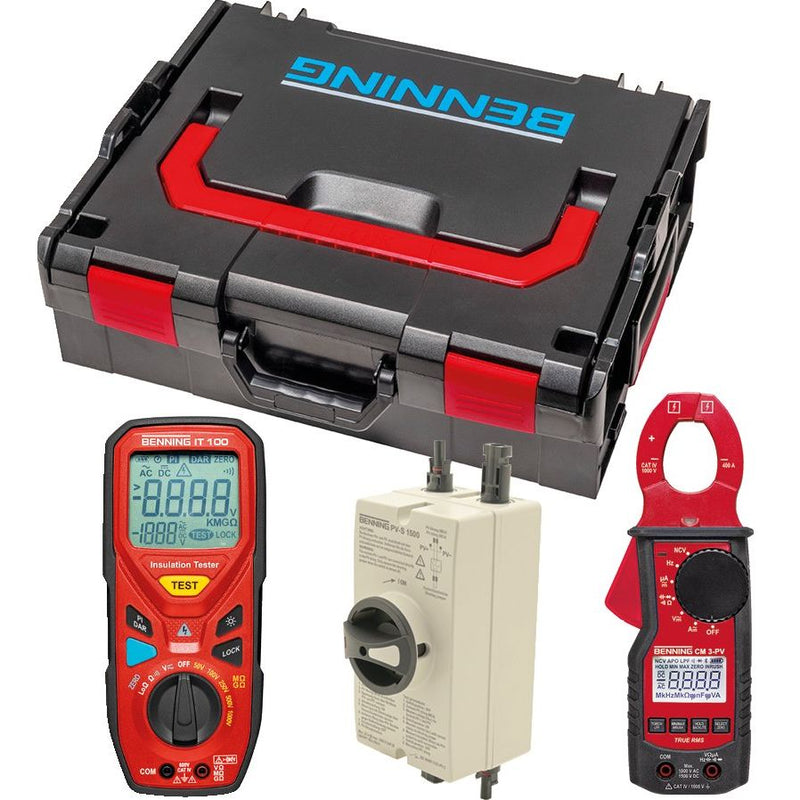

BENNING PV 1000 SET. Ideal für die Inbetriebnahme- und Wiederholungsprüfung von PV-Systemen bis 1000 V gemäß DIN EN 62446-1 (VDE 0126-23-1) und DIN EN 62446-2 (VDE 0126-23-2) mit Prüfverfahren Kategorie 1. Perfekt verstaut in der praktischen L-Boxx®. Einfache Bedienung für die sichere und zuverlässige Prüfung. Leerlaufspannung (Uo/c) bis 1500 V DC über 4 mm Sicherheitsbuchsen des PV-Kurzschlussschalters PV-S 1500 mittels Stromzange Benning CM 3-PV messbar. Kurzschlussströme (Is/c) bis 23 A (@ 1500 V) sicher schalten, messbar über Kurzschlussbrücke und mittels Stromzange Benning CM 3-PV. Isolationswiderstand (Riso) mit Prüfspannung 500 V/1000 V, Niederohmmessung (Rpe) mit 200 mA Prüfstrom über Benning IT 100. Isolationswiderstand bei Kurzschluss und im Leerlauf des PV-Strangs messbar. Set-Lieferumfang: Benning PV-S 1500 PV-Kurzschlussschalter für 1500 V Systeme (11002374), Benning IT 100 Isolations- und Widerstandsmessgerät (044107), Benning CM 3-PV Stromzange für PV-Anlagen mit 1500 V DC Systemspannung (11001235), Benning L-Boxx® 136 (10236015), vorkonfektionierter Schaumstoff für L-Boxx® 136. Weitere Angaben zu den Messgeräten: Benning PV-S 1500 Photovoltaik-Kurzschlussschalter. Robustes Gehäusematerial aus Polycarbonat, verriegelbare Aus-Stellung gegen unbefugtes Bedienen, Anschluss des PV-Strangs über MC4 kompatible Steckverbinder, 4 mm Sicherheitsbuchsen zur Messung der Leerlaufspannung und des Isolationswiderstands, Kurzschlussbrücke mit MC4 kompatiblen Steckverbinder. Messkategorie CAT IV 1000 V, CAT III 1500 V. Sicherheitsstandard IEC / DIN EN 60947-3 (VDE 0660-107). Inklusive PV-Kurzschlussschalter, Kurzschlussbrücke MC4 kompatibel. Benning IT 100. Isolations- und Widerstandsmessgerät. Für Isolations- und Niederohmmessungen an elektrischen Anlagen, Geräten, Leitungen, Motoren und Generatoren. 4 stellig, beleuchtete LCD-Mehrfachanzeige (9999/ 1999 Punkte). Isolationswiderstandsmessbereich 0,3 MOhm - 20 GOhm. Prüfspannung 50 V, 100 V, 250 V, 500 V, 1000 V. Niederohmmessung 0,01 Ohm - 60 Ohm. Widerstandsmessung mit 200 mA Prüfstrom zur Prüfung von Schutzleiterverbindungen. Polarisationsindex (PI). Dielektrischer Absorptionsgrad (DAR). Spannung 0,01 V - 1000 V AC/DC, Widerstand 0,1 Ohm - 600 kOhm. Besonderheiten: Rote LED für Prüf-/ Fremdspannung, kein Teststart bei anliegender Fremdspannung möglich, Nullabgleich der Messleitungen bis 2 Ohm, Lock-Funktion für kontinuierliche Isolations- und Niederohmmessung, Displaybeleuchtung einstellbar kurzzeitig oder dauerhaft, selbstständiges Speichern der letzten Messfunktion (V AC/ V DC, Widerstand / Durchgansprüfung), Durchgansprüfung mit Signalton, Selbsttest der internen Sicherung. Messbereichswahl automatisch. CAT IV 600 V, CAT III 1000 V. Inklusive Tasche, Messleitungen, Krokodilklemmen, Gummischutzrahmen, 4 x 1.5 V Mignon/ AA/ LR6 Batterie, Sicherung 0.315 A (757213). Benning CM 3-PV. True RMS Stromzangen-Multimeter für PV-Anlagen und Anwendungen mit 1000 V AC/ 1500 V DC Systemspannung. 4-stellig beleuchtete LCD-Anzeige (4.000 Punkte). AC/DC Strom (0,1 µA - 400 µA (Buchse), 10 mA - 400 A (Zange)), Spannung (1 mV - 1000 V AC/1500 V DC), Widerstand (0,1 O - 40 MO), Frequenz (1 Hz - 5 MHz), Kapazität (0,1 nF - 100 µF), Durchgangs- (Summer/ LED) und Diodenprüfung. Präzise durch Echt-Effektivwertmessverfahren TRUE RMS. Einschaltstrommessung (INRUSH) von Motoren und Beleuchtungsanlagen. Tiefpassfilter (LPF, 1 kHz) für Messungen an getakteten Motorantrieben. Voltsensor zur berührungslosen Phasen- und Kabelbruchprüfung (LED/ LCD). Messwert- (HOLD) und Maximal-/ Minimalwertspeicher (MAX/MIN), Nullabgleich (ZERO). Automatische Messbereichswahl, Abschaltung, Batterieunterspannungsanzeige. LED-Messstellenbeleuchtung und gummierter Griffbereich. Zangenöffnung max. 30 mm. Messkategorie CAT IV 1000 V. Inkl. Tasche, Messleitungen, 2 x 1,5 V Micro/ AAA/ LR03 Batterien. Robuste L-BOXX 136 mit passendem und vorkonfektioniertem Rasterschaumstoff aus dem Sortimo- System.
| Technische Details |
|---|
| Anzahl der Messgeräte |
3 |
| Gesamtzahl der Werkzeuge |
3 |
| Elektromonteur-Set |
ja |
| Heizungs-/Sanitärmonteur-Set |
nein |
| Verpackung |
Kunststoffbox |
Lieferumfang:
1 x Benning PV-S 1500 PV-Kurzschlussschalter (11002374)
