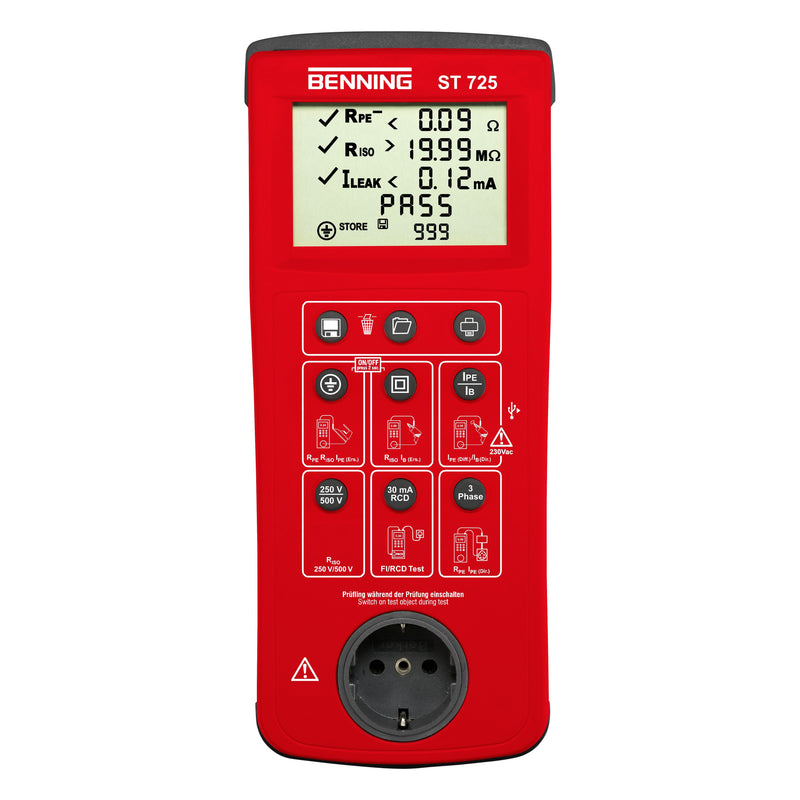

Benning ST 725. Batterie- und netzbetriebener Gerätetester DIN EN 50678 (VDE 0701), DIN EN 50699 (VDE 0702), DGUV Vorschrift 3. Prüfung von Geräten mit netzspannungsabhängigen Schaltelementen/ Netzteilen/Relais, wie elektronisch gesteuerte Geräte/Werkzeuge, Geräte der Informations- und Kommunikationstechnik sowie Geräten, die nur mit Netzspannung vollständig geprüft werden können. Grafikdisplay. Grenzwerte gemäß VDE-Norm voreingestellt. Mobil, durch Batteriebetrieb netzunabhängig. Einfach, Bedienung über Drucktasten. Schnell, Prüfung innerhalb weniger Sekunden. Komplett, Schutzleiterstrom im Differenz- und Ersatzableitstromverfahren. Messungen: Isolationswiderstand 0.1 MOhm - 20 MOhm. Einstellbare Prüfspannung 250 V, 500 V. Schutzleiterwiderstand 0.05 Ohm - 20 Ohm. Impuls-Prüfstrom 200 mA, notwendig bei oxidierten Kontakten. Schutzleiter-/Berührungsstrom 0.25 mA - 20 mA. Netzbetrieb: Schutzleiter-/Berührungsstrom über Differenzstrom-/ direktes Messverfahren mit automatischer Netzumpolung. Batteriebetrieb: Schutzleiter-/ Berührungsstrom über Ersatzableitstromverfahren. Leitungstest inkl. RPE, RISO, Durchgangs-/ Kurzschlussprüfung des Phasen-/ Neutralleiters, Spannung an externer Schutzkontaktsteckdose. Prüfung von fest installierten und mobilen 30 mA FI/RCD/PRCD-Schutzschaltern mit Messung der Auslösezeit. Spannung an externer Schutzkontaktsteckdose. Integrierte Echtzeituhr zur Speicherung der Messwerte mit Prüfdatum. Besonderheiten: Automatischer Prüfablauf mit gut/ schlecht Anzeige für Geräte der Klasse I, II (III) und Leitungstest. Messwertspeicher für 999 Prüfobjekte, auslesbar über Micro-USB-Schnittstelle. Downloadsoftware zur Prüfprotokollerstellung in MS Excel. Aktive Prüfung 3-phasiger Geräte unter Funktionsbedingung über optionale Messadapter. Weitere Messadapter optional erhältlich. Direkte Prüfprotokollerstellung über serielle Schnittstelle und optionalen Drucker. Batteriekapazität für 2.500 Prüflinge. Download der Prüfprotokolle Excel/PDF. Inkl. Tasche, Prüfleitung mit Abgreifklemme, Netzanschlussleitung, Kaltgeräteleitung, 6 x 1.5 V Mignon/AA/LR6 Batterie, Micro-USB-Kabel, Downloadsoftware, Sicherung 16 A (10019440)
| Technische Details |
|---|
| Anzeige |
graphisch |
| Grenzwertanzeige |
ja |
| Isolationswiderstandsmessbereich |
0,1..20 MOhm |
| Schutzleiterwiderstandsmessbereich |
0,05..20 Ohm |
| Schutzleiterstrom |
ja |
| Berührungsstrom |
ja |
| Verbraucherstrommessung |
nein |
| Leistungsmessung |
ja |
| Ableitstrommessung DC |
ja |
| Auslösezeitmessung von (P)RCDs |
ja |
| Anschluss für externe Messadapter |
ja |
| Prüfen von Verlängerungsleitungen |
ja |
| Automatischer Prüfablauf |
ja |
| Messwertspeicher |
ja |
| Drucker integriert |
nein |
| Aktive Prüfung |
ja |
| Passive Prüfung |
ja |
| Alternative Methode |
ja |
| Differenzstrommethode |
ja |
| Direkte Methode |
ja |
| Spannungsmessung |
ja |
| Geeignet zur Verwendung durch eine unterwiesene Person |
ja |
| Ausführung der Schnittstelle |
USB-A |
| Druckeranschluss |
USB-A |
| Prüfung nach EN 50678 |
ja |
| Prüfung nach EN 50699 |
ja |
| Prüfung nach EN 62638 |
nein |
| Prüfung nach EN 62911 |
nein |
| Prüfung nach IEC/EN 60974-4 |
nein |
| Prüfung nach IEC/EN 62353 |
nein |
| Eingabe von Prüflingsinformationen |
ja |
| Prüfung nach VDE 0701 |
ja |
| Prüfung nach VDE 0702 |
ja |
| Prüfung nach VDE 0701/0702 |
nein |
| Prüfung nach VDE 0751 |
nein |
| Prüfung nach VDE 540-4 |
nein |

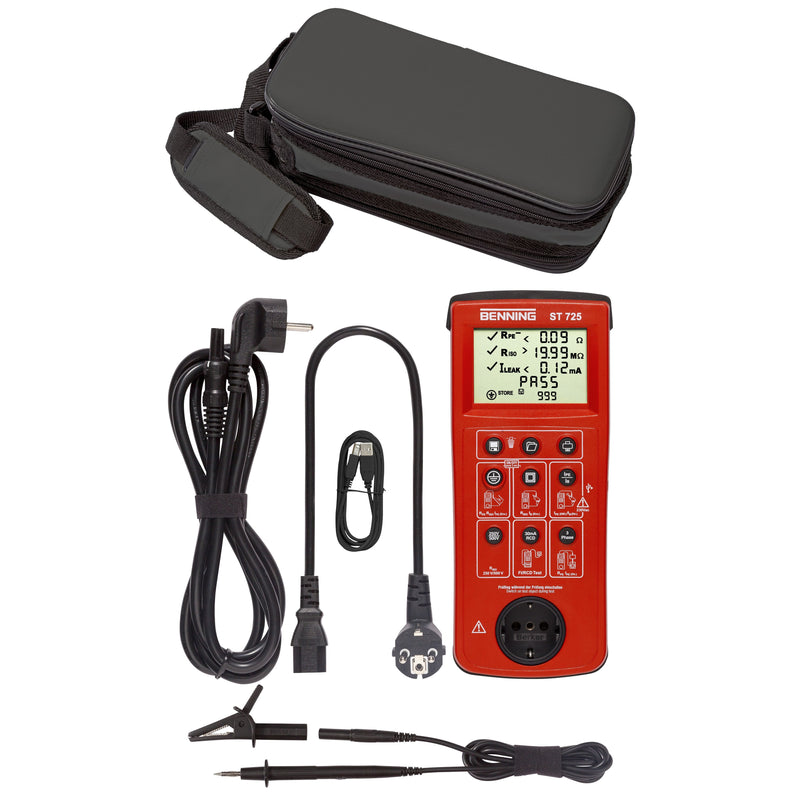

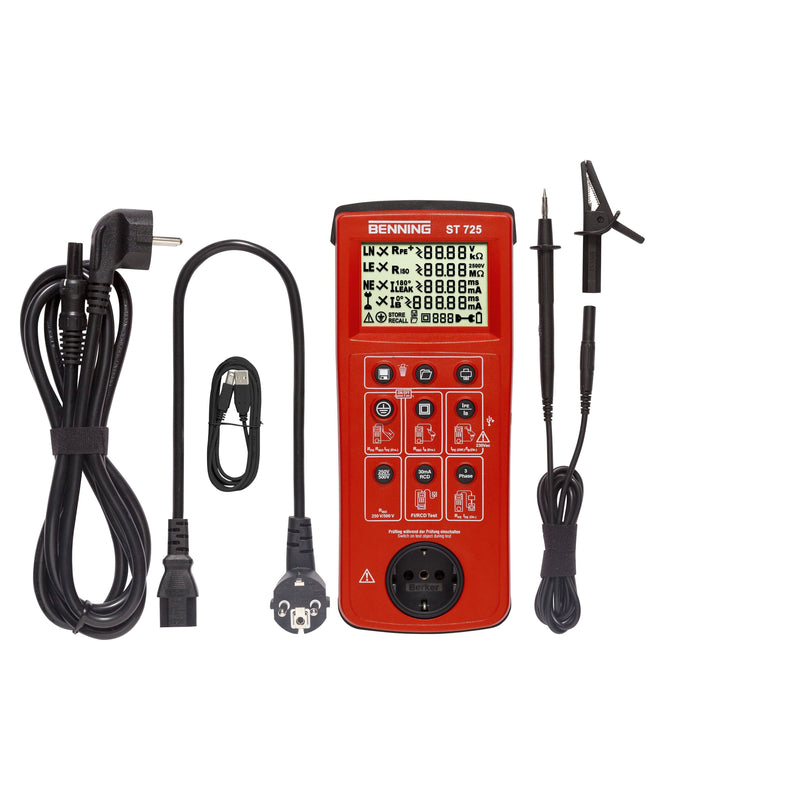

Lieferumfang:
1 x Benning - Prüfgerät für ortsveränderliche Geräte Gerätetester ST 725 Batterie-u.Netzbetr.
