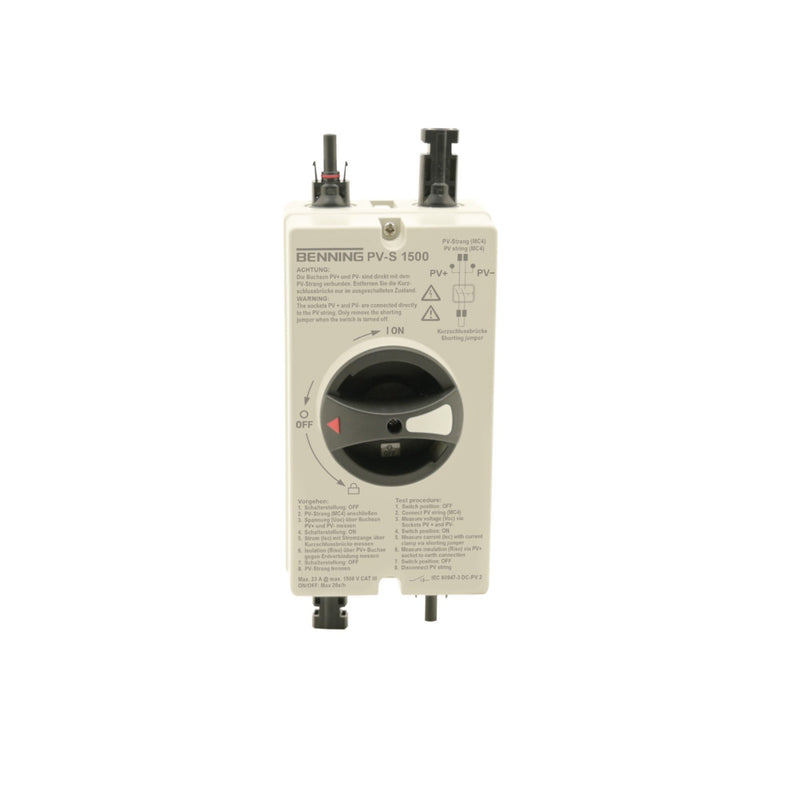

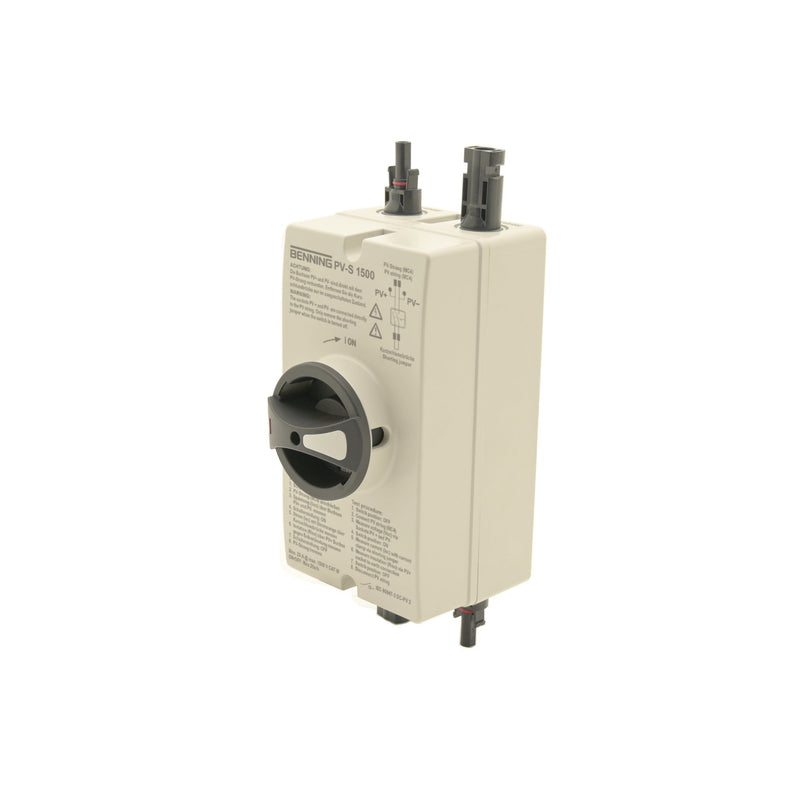

Photovoltaik-Kurzschlussschalter BENNING PV-S 1500. Geeignet für Solarteure (Erstinbetriebnahme, Wiederholungsprüfung), Photovoltaik-Sachverständige sowie Service-, Reinigungs- und Wartungsteams. Anwendung: Photovoltaik- Kurzschlussschalter für die Installations- und Wiederholungsprüfung netzgekoppelter Photovoltaik-Systeme bis 1500 V. Einfache Bedienung für die sichere und zuverlässige Prüfung. Leerlaufspannung (Uo/c) bis 1500 V DC über 4 mm Sicherheitsbuchsen messbar (optional BENNING CM 3-PV, Art.-Nr. 11001235), Kurzschlussstrom (Is/c) bis 23 A DC (bei 1500 V) sicher schalten, messbar über Kurzschlussbrücke (MC4 kompatibel) und Strommesszange, Isolationswiderstand (Riso) über 4 mm Sicherheitsstecker (optional BENNING IT 100, Art.-Nr. 044107), Isolationswiderstand bei Kurzschluss und im Leerlauf des PV-Strangs messbar. Besonderheiten: Robustes Gehäusematerial aus Polycarbonat, verriegelbare Aus-Stellung gegen unbefugtes Bedienen, Anschluss des PV-Strangs über MC4 kompatible Steckverbinder, 4 mm Sicherheitsbuchsen zur Messung der Leerlaufspannung und des Isolationswiderstands, Kurzschlussbrücke mit MC4 kompatiblen Steckverbinder. Messkategorie CAT IV 1000 V, CAT III 1500 V. Sicherheitsstandard IEC / DIN EN 60947-3 (VDE 0660-107). Lieferumfang: PV-Kurzschlussschalter, Kurzschlussbrücke MC4 kompatibel
| Technische Details |
|---|
| Mit Display |
nein |
| Messwertspeicher |
nein |
| Durchgangswiderstand |
0 Ohm |
| Durchgangsmessung Strom |
0 mA |
| Leerlaufspannungsmessung Uoc |
0 V |
| Kurzschlussstrommessung Isc |
23 A |
| Isolationswiderstandsmessbereich |
0 MOhm |
| Isolationswiderstandsmessung Spannung |
0 V |
| Fremdspannungserkennung |
nein |
| Polaritätsprüfung |
nein |
| Erdschlussmessung |
nein |
| Messung Sonneneinstrahlung |
nein |
| Temperaturmessung |
nein |
| Modul Datenbank |
nein |
| Parallelleitungswiderstandsmessung Rp |
nein |
| Messung des internen Serienwiderstands Rs |
nein |
| Messung Maximum Power Point (MPP) |
nein |
| Spitzenleistungsmessung (Ppk) |
nein |
| Umstellung auf STC |
nein |
| Umstellung auf NOCT |
nein |
| Strom-Spannungs-Kurven-Aufzeichnung |
nein |
| Füllfaktormessung (FF) |
nein |
| Messung des Wechselrichter-Wirkungsgrads |
nein |
| Leistungsverhältnis (PV) |
0 % |
| Mit Fernbedienung |
nein |
| Schutzart (IP) |
IP66 |
| Messkreiskategorie |
CAT III |
| Max. Spannung Messkreiskategorie |
1500 V |
| Länge |
179 mm |
| Breite |
94 mm |
| Höhe |
82 mm |
| Gewicht |
0,7 kg |
| Gewicht mit Akkupack |
0,7 kg |
Lieferumfang:
1 x PV-Kurzschlussschalter Kurzschlussbrücke MC4 kompatibel
