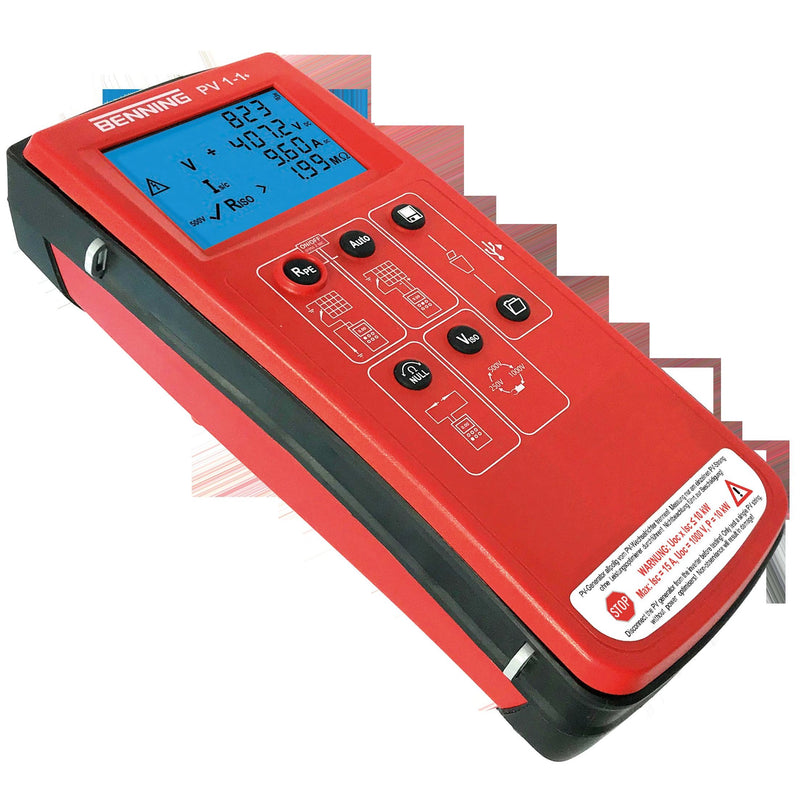

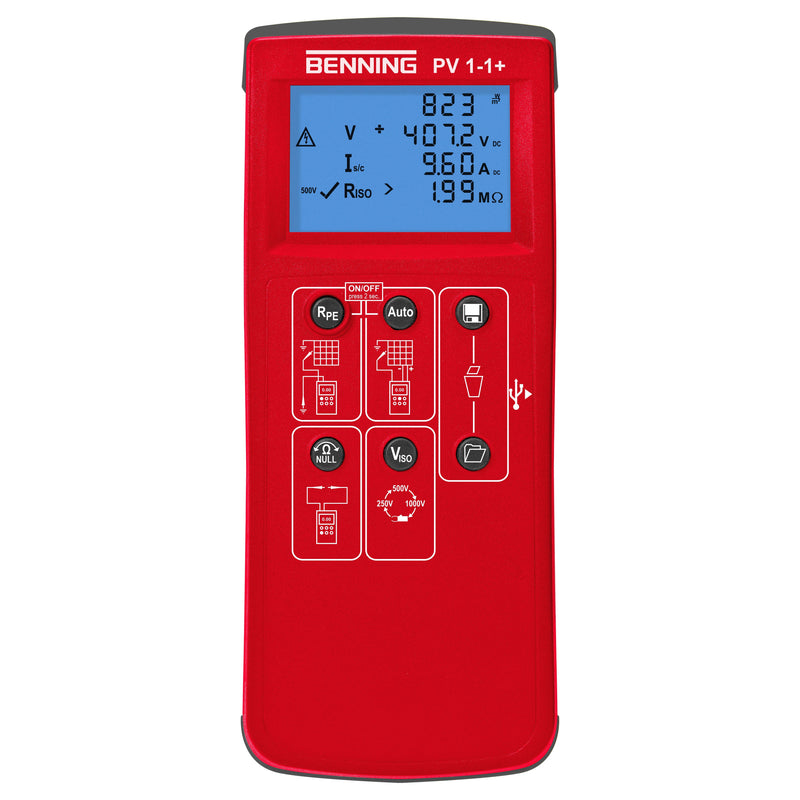

Benning - Photovoltaik-Testgerät Installationstester BENNING PV 1-1+ Photovoltaik

Benning PV 1-1+. PV-Installationstester. Geeignet für Solarteure zur Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche, PV-Sachverständige sowie Service-, Reinigungs- und Wartungsteams. PV-Installationstester für die normgerechte Installations- und Wiederholungsprüfung netzgekoppelter PV-Systeme gemäß VDE 0126-23,DIN EN 62446. Moderne PV-Module verwenden PV-Zelltechnologien mit höheren Wirkungsgraden und einer höheren effektiven Kapazität. Aufgrund der zusätzlichen Kapazität, können diese PV-Module im Kurzschlussfall Einschaltströme erzeugen, die weit über den spezifizierten Kurzschlussströmen (Isc) liegen. Vorteile des BENNING PV 1-1+: Verbesserte Prüfkompatibilität von PV-Modulen der neuesten Technologie mit hohen Wirkungsgraden, optimierter Überlastschutz bietet einen 300 % höheren Schutz gegen transiente Kurzschlussströme, modifiziertes Gehäuse mit umlaufenden Gummischutz und Befestigungsösen zur Aufnahme eines Traggurtes für handfreies Arbeiten. Ein Plus an Prüfkompatibilität, Ausfallsicherheit und Bedienkomfort. Leistungsoptimiert für moderne PV-Module neuester Zelltechnologie. Beleuchtetes Grafikdisplay. Messungen: Isolationswiderstand 0.05 MOhm - 199 MOhm. Einstellbare Prüfspannung 250 V bis 1000 V. Isolationswiderstand mit gut/ schlecht-Anzeige. Schutzleiterwiderstand 0.05 Ohm - 199 Ohm. Durchgängigkeitsprüfung der Schutz- und Potentialausgleichsleiter mit 200 mA Prüfstrom. Spannung 30 V - 400 V AC/DC. Automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung. Leerlaufspannung bis 1000 V DC. Sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC. Funktionstest durch Strommessung bis 40 A AC/ DC, optional BENNING CC 3 (044038). Anzeige und Speicherung der solaren Einstrahlung W/m2 und der PV-Modul-/Umgebungstemperatur, optional BENNING SUN 2 (050420). Strang-Strang-Vergleich mit Anzeige bei Abweichung > 5 %. Einfache Bedienung für die schnelle und zuverlässige Prüfung mit automatischem Prüfablauf (Leerlaufspannung, Kurzschlussstrom, Isolationswiderstand). Sichere Messverbindung bei Energielieferung der PV-Anlage. Integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel. Funkverbindung Wireless Sun link zum optionalen Einstrahlungs-/ Temperaturmessgerät BENNING SUN 2 (050420). Messwertspeicher für 200 PV-Stränge. USB-Schnittstelle für Messwertdownload und Downloadsoftware zur Prüfprotokollerstellung in MS Excel. Automatische Abschaltzeit APO einstellbar bis 10 Min. Inkl. Trageriemen, Messleitungen, Krokodilklemmen, MC4-/ Sunclix-Messleitungen, Tasche, 6 x 1.5 V Mignon AA LR6 Batterien, Solar Datalogger über Downloadlink, Sicherung 0,5 A (749771)

Technische Details
Mit Display	ja
Ausführung der Schnittstelle	USB
Art der Spannungsversorgung	Batterie
Messwertspeicher	ja
Durchgangswiderstand	0 Ohm
Durchgangsmessung Strom	0 mA
Kompensation des Messleitungswiderstandes	manuell
Leerlaufspannungsmessung Uoc	5..1000 V
Kurzschlussstrommessung Isc	0,5..15 A
Isolationswiderstandsmessbereich	0,05..199 MOhm
Isolationswiderstandsmessung Spannung	250..1000 V
Fremdspannungserkennung	nein
Polaritätsprüfung	ja
Erdschlussmessung	nein
Messung Sonneneinstrahlung	nein
Temperaturmessung	nein
Modul Datenbank	nein
Parallelleitungswiderstandsmessung Rp	nein
Messung des internen Serienwiderstands Rs	nein
Messung Maximum Power Point (MPP)	nein
Spitzenleistungsmessung (Ppk)	nein
Umstellung auf STC	nein
Umstellung auf NOCT	nein
Strom-Spannungs-Kurven-Aufzeichnung	nein
Füllfaktormessung (FF)	nein
Messung des Wechselrichter-Wirkungsgrads	nein
Leistungsverhältnis (PV)	0 %
Mit Fernbedienung	nein
Schutzart (IP)	IP40
Messkreiskategorie	CAT I
Max. Spannung Messkreiskategorie	1000 V
Länge	270 mm
Breite	115 mm
Höhe	80 mm
Gewicht	1,1 kg
Gewicht mit Akkupack	1,2 kg

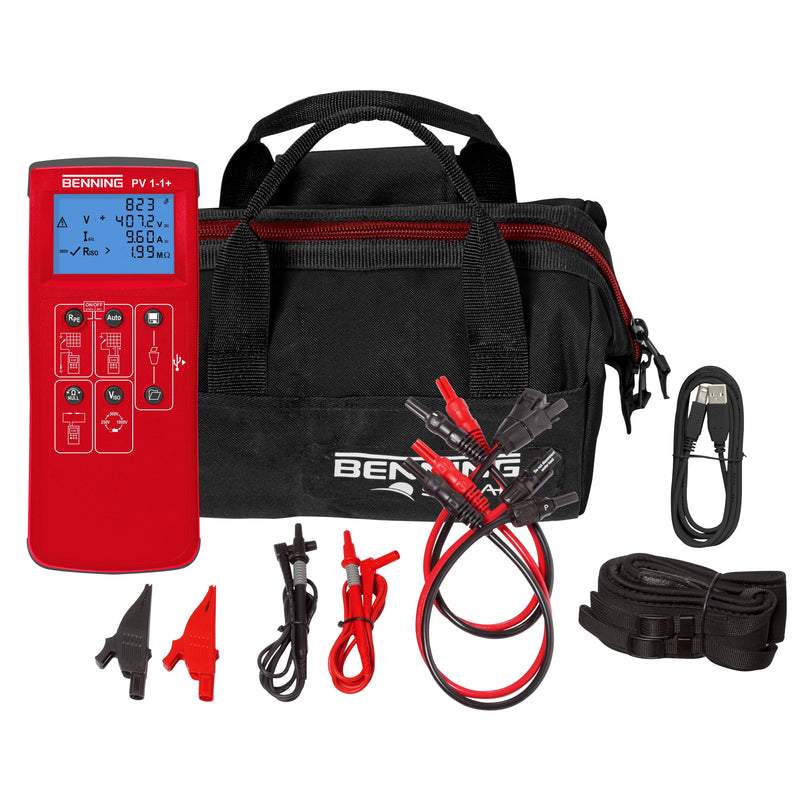

Lieferumfang:
1 x Benning - Photovoltaik-Testgerät Installationstester BENNING PV 1-1+ Photovoltaik
