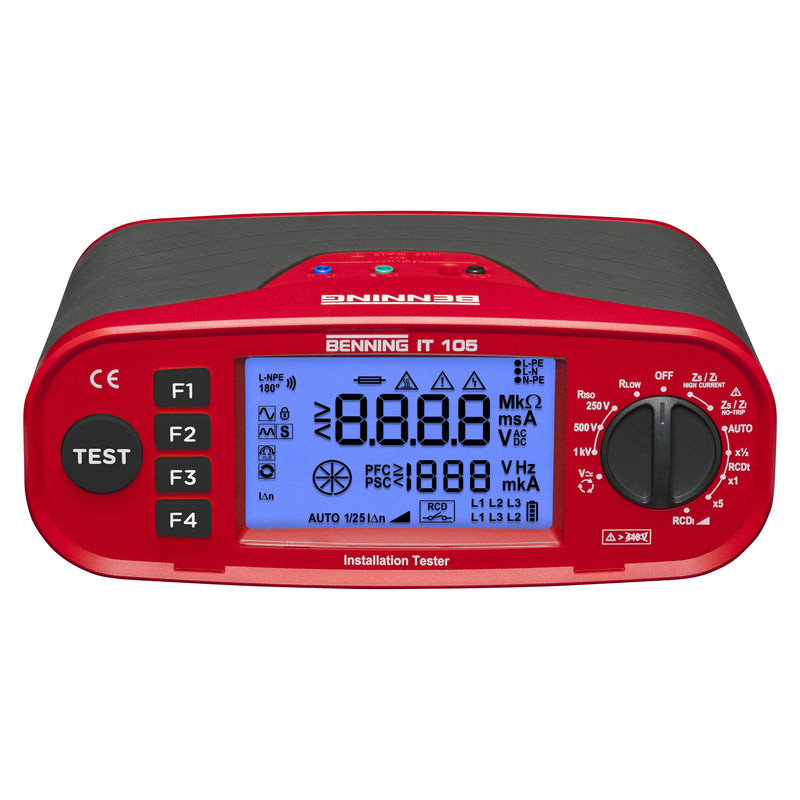

Benning IT 105. Multifunktionales Installationsprüfgerät zur Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600, IEC 60364-6 und DIN VDE 0105-100, EN 50110. Messungen: Isolationswiderstand 0.20 MOhm - 199 MOhm. Prüfspannung 250 V, 500, 1000 V. Niederohmwiderstand 0.15 Ohm - 199 Ohm, Prüfstrom 200 mA und Durchgang. Leitungsimpedanz 0.20 Ohm - 1999 Ohm L-N/ L, mit Berechnung des Kurzschlussstromes. Schleifenimpedanz 0.20 Ohm - 1999 Ohm L-PE, ohne RCD/FI-Auslösung und Kurzschlussstrom. Prüfstrom sinusförmig (AC) und pulsierender Gleichstrom (A), Standard und verzögert (S). Prüfung von RCD/FI-Schutzschalter Standard und verzögert S, Typ AC, A, F mit AUTO-Test, Auslösezeit und Auslösestrom mit Rampentest. Drehfeldprüfung. Spannung AC/DC 1 V - 440 V, Frequenz 45 Hz - 65 Hz. Besonderheiten: Extra großes Grafikdisplay 95 x 55 mm mit Hintergrundbeleuchtung. Prüfspitze mit TEST-Taste zum Start des Messvorgangs. AUTO-Startfunktion für Niederohm-, Schleifen- und Leitungsimpedanzmessung. LOCK-Funktion Dauermessung des Isolationswiderstandes, Nullabgleich der Messleitungen bis 10 Ohm zur RPE-Messung. Inklusive robustem Hartschalenkoffer, Prüfspitze mit TEST-Taste, Prüfspitzen-/Krokodilklemmensatz, Prüfleitung mit Schutzkontaktstecker, Schulterriemen, 6 x 1,5 V Mignon-Batterien, Sicherung 1,6 A (10194027)
| Technische Details |
|---|
| Anzeige |
graphisch |
| Grenzwertanzeige |
nein |
| Isolationswiderstandsmessung |
ja |
| Isolationswiderstandsmessung mit Rampenfunktion |
nein |
| Widerstände von isolierenden Fussböden und Wänden |
ja |
| Überspannungsableiterprüfung |
nein |
| Niederohmmessung |
ja |
| Niederohmmessung mit Rampenfunktion |
nein |
| Erdungsmessung |
nein |
| Selektive Erdungsmessung |
nein |
| Erdschleifenmessung |
nein |
| Spezifische Erdungsmessung |
nein |
| Schleifenwiderstand-/impedanzmessung |
ja |
| Schleifenmessung ohne RCD/FI-Auslösung |
ja |
| Netzinnenwiderstandsmessung |
ja |
| Ermittlung Kurzschlussstrom/Überstrom-Schutzeinrichtungen |
ja |
| RCD/FI-Prüfung |
ja |
| Kurvenform bei RCD/FI-Prüfung |
für Fehlerstromschutzschalter Typ A, F |
| RCD/FI-Prüfung mit ansteigendem Fehlerstrom |
ja |
| RCD/FI-Analysefunktion |
ja |
| PRCD Prüfung Typ S, Typ K |
nein |
| Prüfen von IMDs und RCMs |
nein |
| Messen von Ableitströmen mit Adapter |
nein |
| Prüfen von E-Ladestationen, Simulation der Fahrzeugstatus |
nein |
| Drehfeldprüfung |
ja |
| Strukturierter Messwertspeicher |
nein |
| Messwertspeicher |
nein |
| Schnittstelle |
nein |
| Druckeranschluss |
nein |
| Drucker integriert |
nein |
| Fernbedienung des Prüfgerätes |
nein |

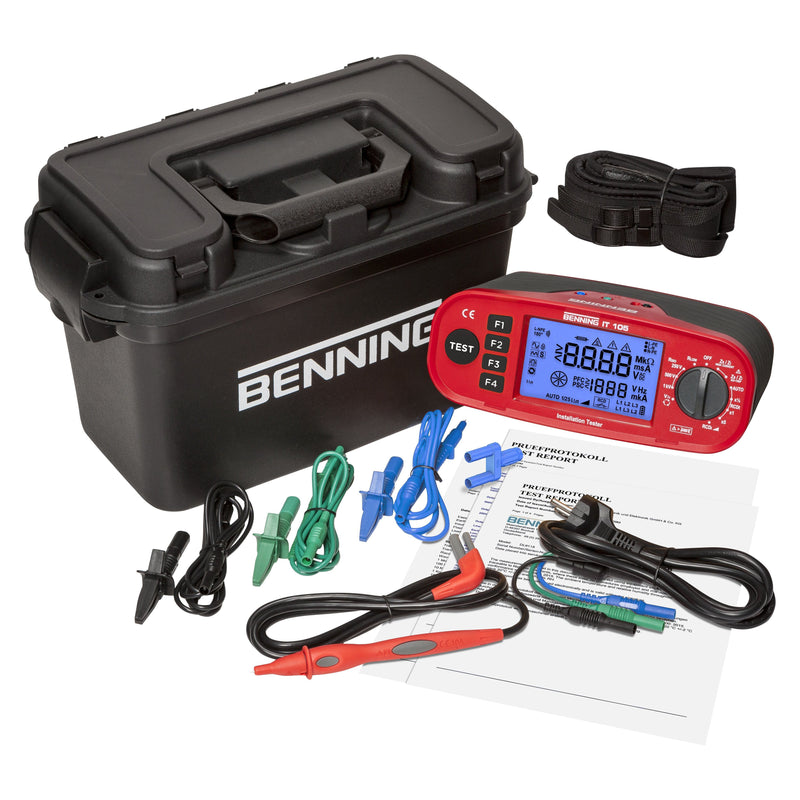

Lieferumfang:
1 x Benning - Multifunktions-Installationstester Installationsprüfgerät IT 105 m. Grafikdisplay
