Benning - Mess- und Prüfgerät E-Mobility Wallboxtester und BENNING EV 3-1 Messadapter

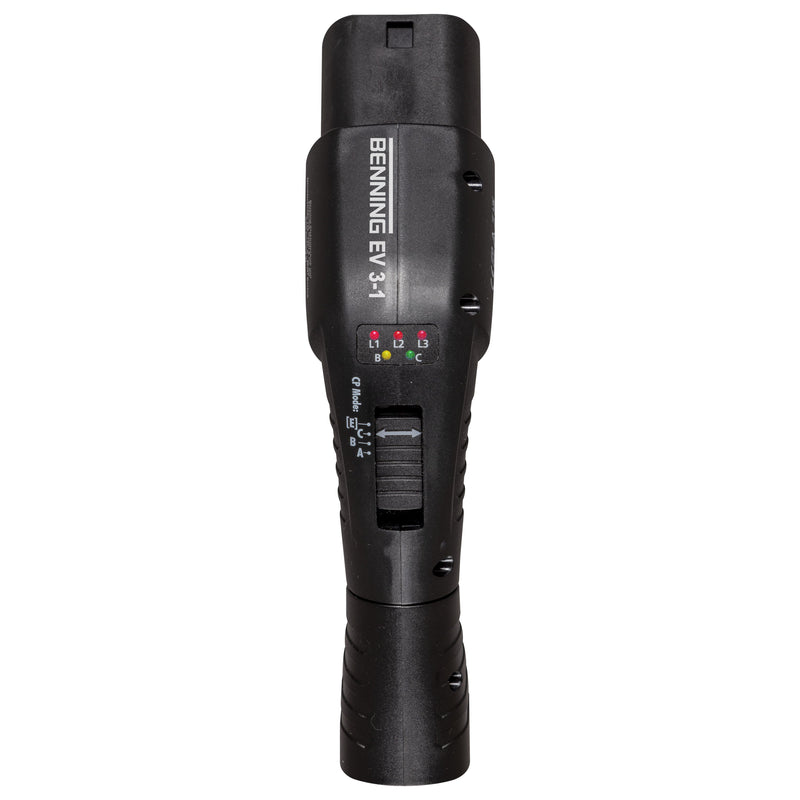

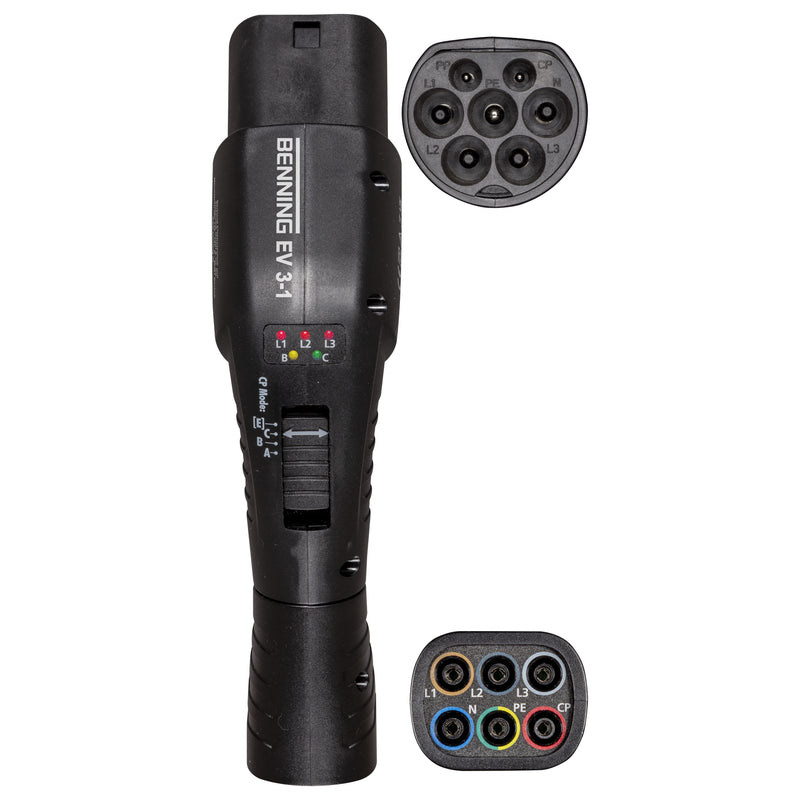

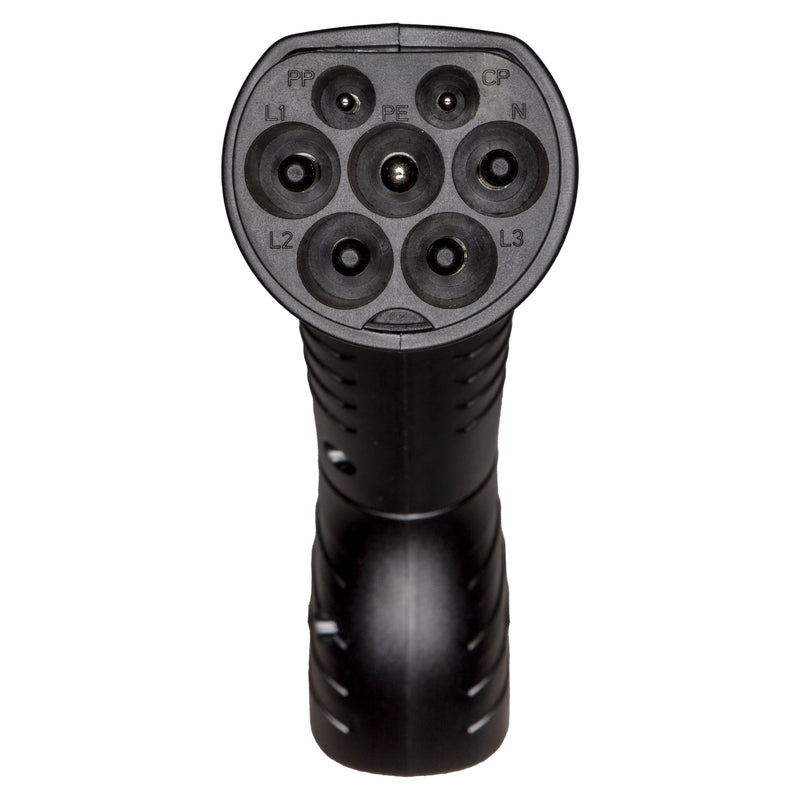

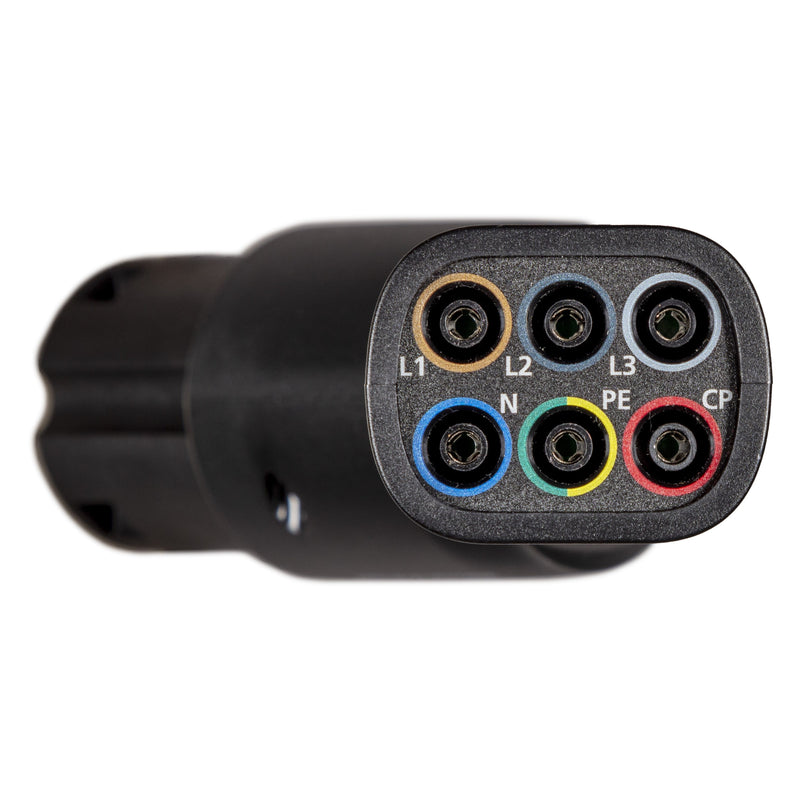

Benning EV 3-1. Der Wallboxtester und Messadapter Benning EV 3-1 ermöglicht die einfache und schnelle Funktionsprüfung, sowie die Fehlersuche an Wallboxen. In Verbindung mit einem geeigneten Installationsprüfgerät, kann die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110) normkonform nachgewiesen werden. Kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Ermöglicht die einfache Funktionsprüfung der Wallbox sowie die Kontaktierung des Installationsprüfgerätes mit der Ladestation. Simulation unterschiedlicher Fahrzeugzustände: A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), E (Fehler, Kurzschluss zwischen CP-PE). Anzeige der Ausgangsspannung (L1/L2/L3) und Fahrzeugzustände (B/C) über farbige LEDs. Überprüfung des EVSE-Verriegelungssystems ab Status B (Freigabe des Ladekabels wird blockiert). 4 mm Buchsen (L1/L2/L3/N/PE) für die einfache Verbindung mit Installationsprüfgerät. 4 mm Buchse (CP-Signal) für die Analyse des CP-Signals über ein Oszilloskop/Multimeter. Verwendbar an allen gängigen Ladestationen (Wallboxen) mit Ladesteckdose und festangeschlossenem Ladekabel Typ 2. Aufgrund der einfachen Handhabung auch von elektrotechnisch unterwiesenen Personen (EuPs) zu bedienen. Messkategorie CAT II 300 V.

Technische Details
Simulation Fahrzeugstatus	ja
Simulation Leiterquerschnitt	nein
Simulation Fehlerstrom	nein
Statusanzeige Ladevorgang	ja
Test PE-Verbindung	nein
Messung Widerstände Ladesteckvorrichtung	nein
Signalausgang	ja
Anschluss Typ 1	nein
Anschluss Typ 1 CCS	nein
Anschluss Typ 2	ja
Anschluss Typ 2 CCS	nein
Anschluss Typ 3	nein
Anschluss GB	nein
Anschluss CHAdeMO	nein
Ausführung	Handgerät
Breite	0 mm
Höhe	0 mm
Tiefe	0 mm
Gewicht	0 g
Kompatibel mit Apple HomeKit	nein
Kompatibel mit Google Assistant	nein
Kompatibel mit Amazon Alexa	nein
IFTTT-Unterstützung verfügbar	nein

Lieferumfang:
1 x Benning - Mess- und Prüfgerät E-Mobility Wallboxtester und BENNING EV 3-1 Messadapter
