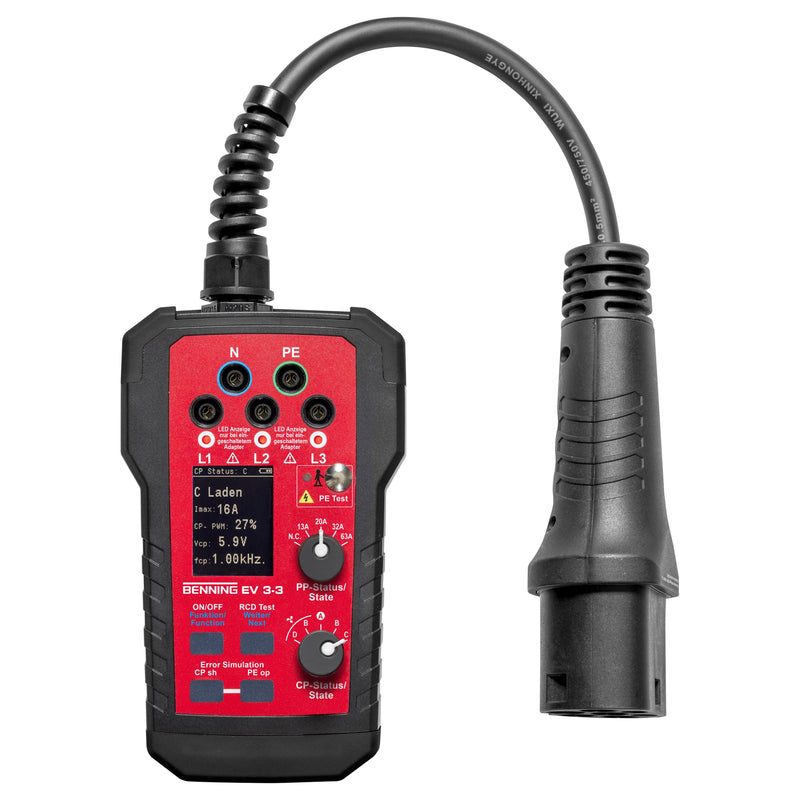

Benning EV 3-3. Der Wallboxtester und Messadapter ermöglicht die einfache und schnelle Funktionsprüfung sowie Fehlersuche an Wallboxen. Zusammen mit dem Installationsprüfgerät BENNING IT 200/BENNING IT 130 ermöglicht er zudem die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110). Kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Ermöglicht die einfache Funktionsprüfung der Wallbox sowie die Kontaktierung des Installationsprüfgerätes mit der Ladestation. Simulation unterschiedlicher Strombelastbarkeiten (Kodierungen) 13 A/ 20 A /32 A /62 A der Ladekabel. Simulation unterschiedlicher Fahrzeugzustände: A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), D (laden mit Belüftung) und E (Fehler, Kurzschluss zwischen CP-PE / PE getrennt). Analyse des CP- und PP-Signals (Fahrzeugstatus, Signalspannung, Frequenz, Tastverhältnis). Spannungs- und Drehfeldmessung sowie separate Phasenanzeigen (L1/L2/L3) durch drei LEDs sobald Ladestation Energie bereitstellt. Auslösung der 30 mA AC und 6 mA DC Fehlerstromschutzeinrichtung mit Zeitmessung. Prüfsteckdose und 4 mm Buchsen (L1/L2/L3/N/PE) für die einfache Verbindung mit Installationsprüfgerät. Überprüfung des EVSE-Verriegelungssystems ab Status B (Freigabe des Ladekabels wird blockiert). Messkategorie CAT II 300 V. Inkl. Schutztasche.
| Technische Details |
|---|
| Simulation Fahrzeugstatus |
ja |
| Simulation Leiterquerschnitt |
ja |
| Simulation Fehlerstrom |
ja |
| Statusanzeige Ladevorgang |
ja |
| Test PE-Verbindung |
ja |
| Messung Widerstände Ladesteckvorrichtung |
ja |
| Signalausgang |
ja |
| Anschluss Typ 1 |
nein |
| Anschluss Typ 1 CCS |
nein |
| Anschluss Typ 2 |
ja |
| Anschluss Typ 2 CCS |
nein |
| Anschluss Typ 3 |
nein |
| Anschluss GB |
nein |
| Anschluss CHAdeMO |
nein |
| Ausführung |
Handgerät |
| Breite |
265 mm |
| Höhe |
365 mm |
| Tiefe |
105 mm |
| Gewicht |
533 g |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |

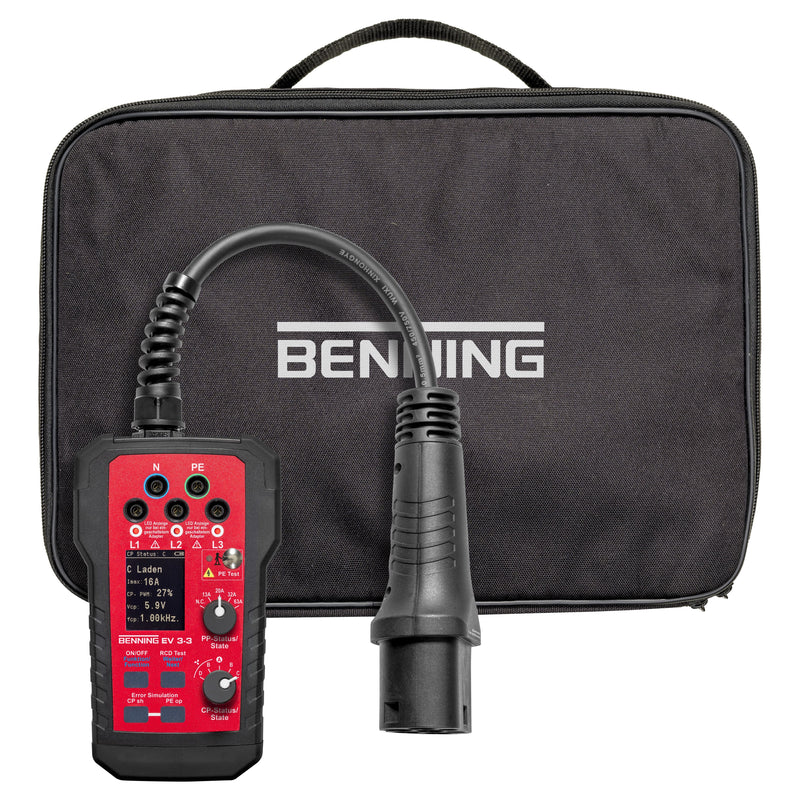

Lieferumfang:
1 x Benning - Mess- und Prüfgerät E-Mobility Wallboxtester BENNING EV 3-3
