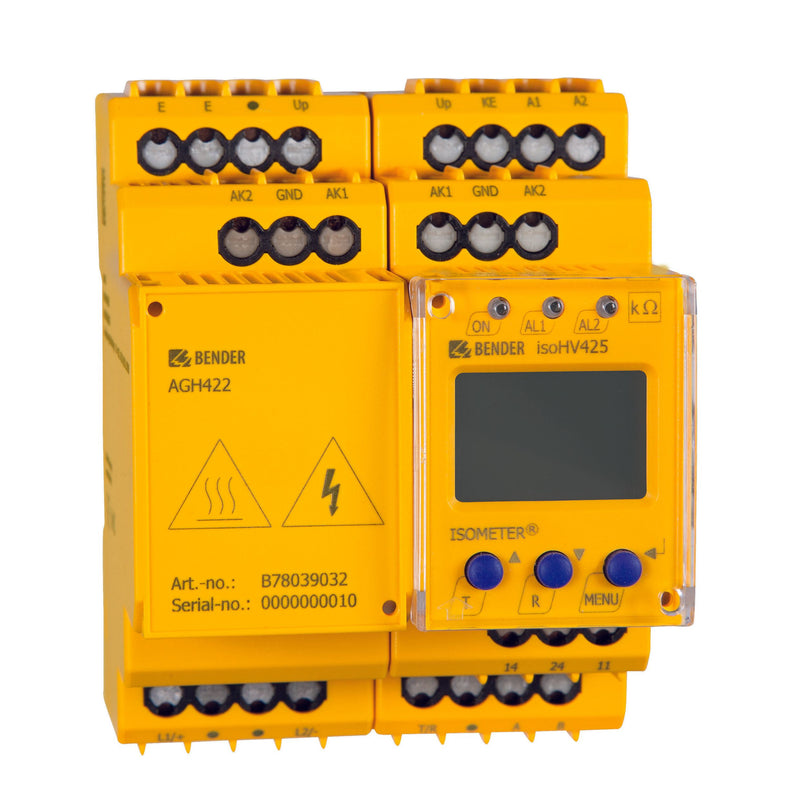

Bender - Isolations-/Erdschlussüberwachungsgerät Isolationsüberwachung isoHV425-D4-2+AGH422 AC/DC 0-1000V

Das ISOMETERR überwacht den Isolationswiderstand von ungeerdeten AC-, AC/DC- und DC- Systeme (IT-Systemen) mit Netznennspannungen von 3(N)AC, AC/DC 0. . .1000 V oder DC 0 1000 V. Die maximal zulässige Netzableitkapazität Ce betragt 150 F. Die in AC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keinen Einfluss auf das Ansprechverhalten, wenn mindestens ein Laststrom von DC 100 mA fliest. Durch die separate Versorgungsspannung ist auch die Überwachung eines spannungslosen Systems möglich. Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen. Beachten Sie die in den technischen Daten angegebenen Grenzen des Einsatzbereichs. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

Technische Details
Ausführung des elektrischen Anschlusses	Federzuganschluss
Funktion	für gemischte Netze
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	100..240 V
Versorgungsspannung bei AC 60 Hz	100..240 V
Versorgungsspannung bei DC	24..240 V
Spannungsmessbereich	0..1000 V
Bemessungsbetriebsfrequenz	15..460 Hz
Netzableitkapazität	150 µF
Ansprechwert Impedanz 1	11..500 kOhm
Ansprechwert Impedanz 2	10..490 kOhm
Anzeige des Isolationswertes	ja
Fehlerspeicherung möglich	ja
Anzahl der Kontakte als Schließer	2
Breite	36 mm
Höhe	93 mm
Tiefe	70,5 mm

Lieferumfang:
1 x Bender - Isolations-/Erdschlussüberwachungsgerät Isolationsüberwachung isoHV425-D4-2+AGH422 AC/DC 0-1000V
