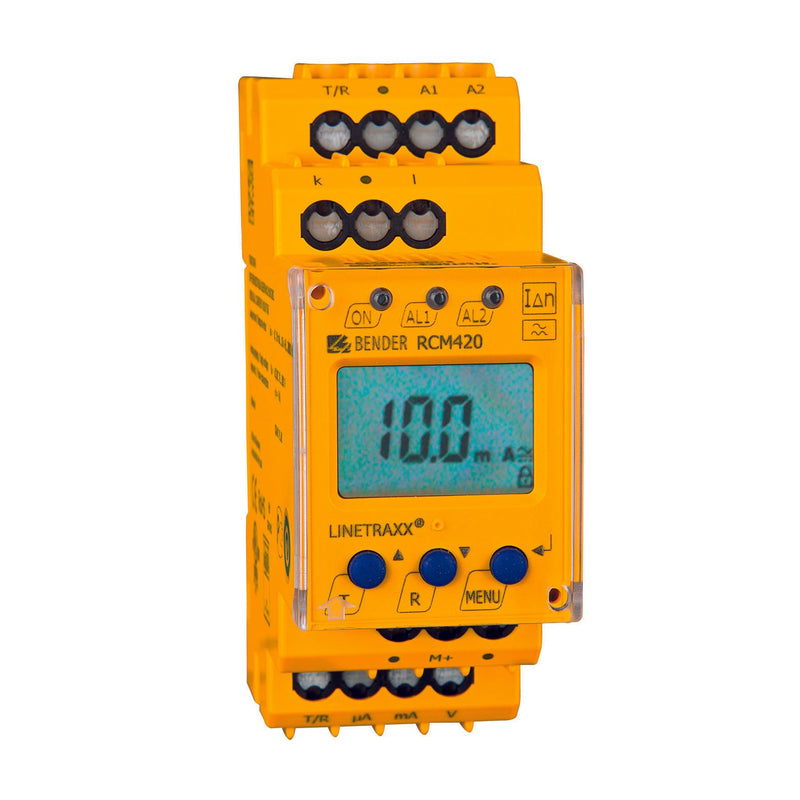

Bender - Differenzstrom-Überwachungsgerät Differenzstromüberwachung RCM420-D-1 m. Schraubklemme

Das wechsel- und pulsstromsensitive Differenzstrom-Überwachungsgerät (Typ A) wird zur Fehler- bzw. Differenzstromüberwachung in geerdeten Systemen (TN- und TT-Sys temen) eingesetzt, in denen im Fehlerfall vorzugsweise eine Meldung, jedoch keine Abschaltung erfolgen darf. Außerdem können damit Einzelleiter überwacht werden, z. B. PE-Leiter, N-PE-Brücken, PE-PAS-Brücken. Durch die Vorwarnstufe (50...100 % vom eingestellten Ansprechwert I n2) kann zwischen Vorwarnung und Alarm unterschieden werden. Da die Messwerterfassung über Messstromwandler erfolgt, ist das Gerät nahezu unabhängig von Laststrom und Nennspannung der Anlage

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Funktion	für Wechselstromnetze
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	16..72 V
Versorgungsspannung bei DC	9,6..94 V
Spannungsmessbereich	0..800 V
Bemessungsbetriebsfrequenz	42..2000 Hz
Ansprechwert Stromstärke 1	0,003..16 mA
Ansprechwert Stromstärke 2	0,03..16 mA
Min. einstellbare Ansprechverzögerungszeit	0 s
Max. zulässige Ansprechverzögerungszeit	10 s
Anzeige des Differenzstroms	ja
Fehlerspeicherung möglich	ja
Anzahl der Kontakte als Wechsler	2
Breite	36 mm
Höhe	90 mm
Tiefe	70,5 mm

Lieferumfang:
1 x Bender - Differenzstrom-Überwachungsgerät Differenzstromüberwachung RCM420-D-1 m. Schraubklemme
