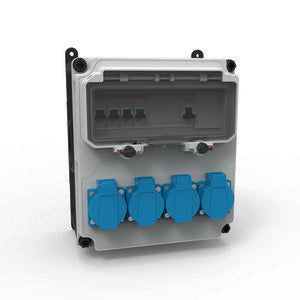

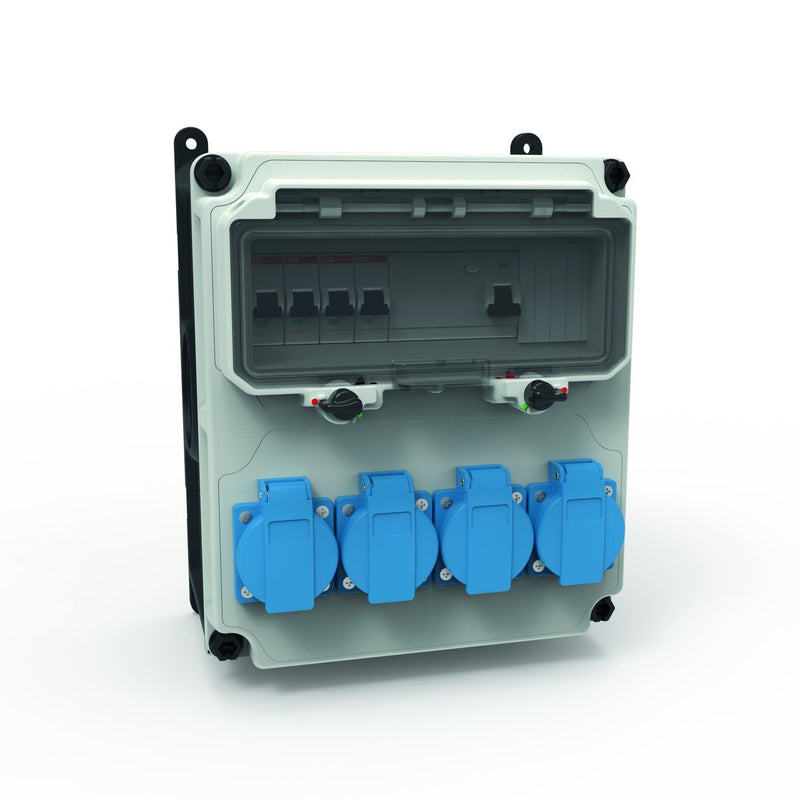

Bals Elektrotech - CEE-Steckdosen-Kombination (IEC 60309) Steckdosen-Kombination 89040 Größe M

VARIABOX
Norm: DIN EN 61439-3
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen- und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik (one touch close)
Gerätefarbe: Gehäuseoberteil grau RAL 7035, Gehäuseunterteil schwarz ähnlich RAL 9017
Gerätehöhe: 260 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,71
InA: 23
Bestückung:
4 x Schutzkontaktsteckdose 16A 230V blau IP 44
Absicherung/Schutzmaßnahme:
4 x C-Automat 16A 1p
1 x FI-Schalter 40/0,03A 4p
auf vorziehbarer Tragschiene montiert
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M32 oben
1 x M12, 1 x M20, 2 x M32 unten
Zusätzliche Informationen:
Anschlußfertig verdrahtet auf Zählerklemmstein
5x25 mm² / Typ: C

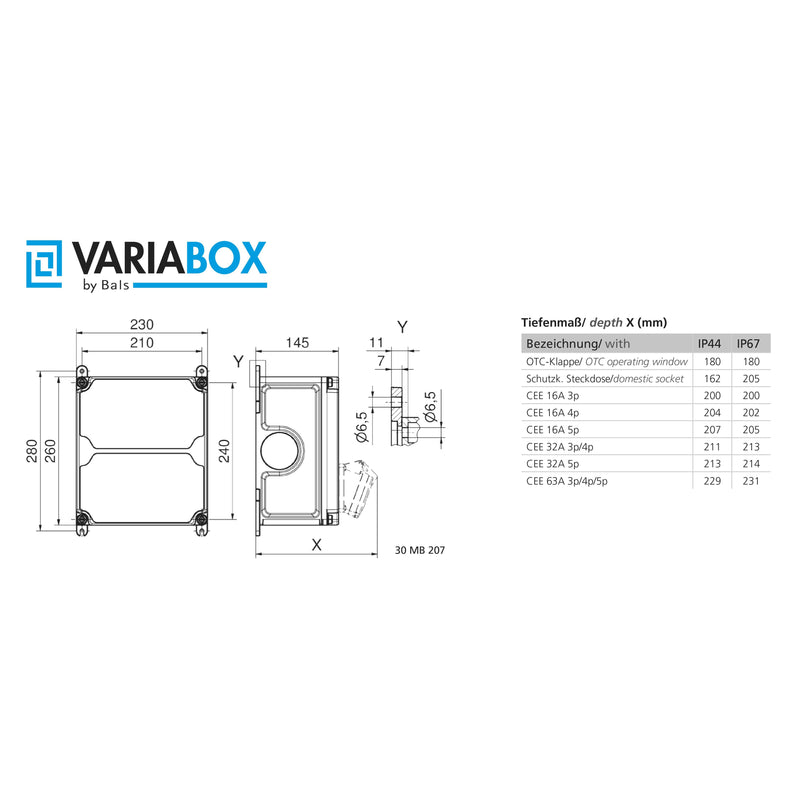

Aufbau gem. Zeichnung Z120170
Verdrahtung gem. Schaltplan: 89-049S

Technische Details
CEE-Steckdose - 16 A	ohne
CEE-Steckdose - 32 A	ohne
CEE-Steckdose - 63 A	ohne
CEE-Steckdose - 125A	ohne
Anzahl der SCHUKO-Steckdosen	4
Absicherung	LS-Schalter
FI-Schutzschalter	FI mit IFN 0,03 A (Standard)
Anzahl der Leitungsschutzschalter	4
Werkstoff des Gehäuses	Kunststoff
Einspeisung/Anschlussmöglichkeit	2 Leitungen (Ringleitung/zum Durchschleifen)
Durchmesser Kabeleinführung	M32
Art des Netzanschlusses	sonstige
Kabellänge	0 m
Handhabung	Wandmontage
Schutzart (IP)	IP44
Militärausführung	nein
Farbe	grau
Höhe	260 mm
Breite	230 mm
Tiefe	145 mm

Lieferumfang:
1 x Bals Elektrotech. - CEE-Steckdosen-Kombination (IEC 60309) Steckdosen-Kombination 89040 Größe M
