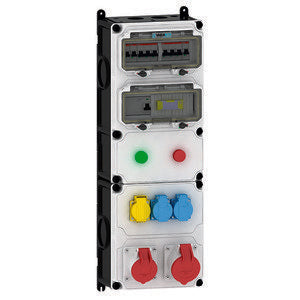

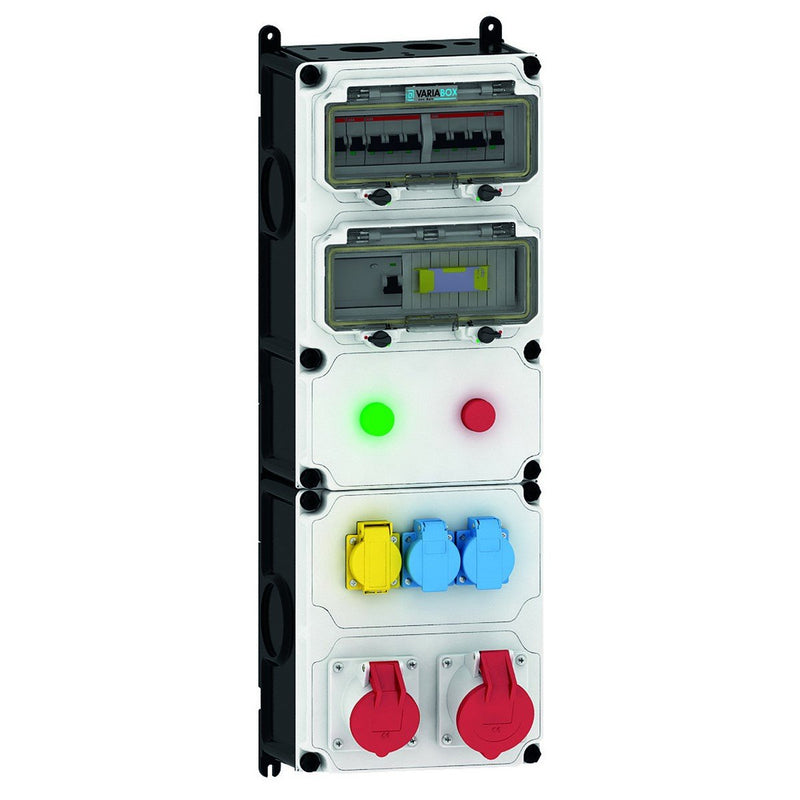

VARIABOX
Schutzart: IP54
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen- und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik (one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 650 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
Bestückung:
2 x Schutzkontaktsteckdose 16A 230V blau IP 54
1 x CEE-Steckdose 16A 400V 5p 6h IP 54 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP 54 geneigt
1 x Energie-Controlling-Modul mit interner Strom-
Spulen-Leitung zur Messung der CEE-Steckdose
16A 400V 5p mit Kennzeichnung, Modul montiert
unter OTC-Betätigungsklappe
1 x LED-Leuchtmelder-grün / Energie-Modul-betriebsbereit
1 x LED-Leuchtmelder-rot / Energie-Modul-Störung
1 x RJ45 / Cat.6 Datendose / Datenauslesung
Absicherung/Schutzmaßnahme:
1 x B-Automat 10A 3p mit Hiko S/Ö / Energie-Modul
1 x B-Automat 6A 1p / Steuersicherung
2 x C-Automat 16A 1p
1 x C-Automat 16A 3p
1 x FI-Schalter 40/0,03A 4p
auf vorziehbarer Tragschiene montiert
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben (1 x M40 links offen)
1 x M12, 1 x M20, 2 x M40 unten
Zusätzliche Informationen:
Anschlußfertig verdrahtet auf Zählerklemmstein
5 x 25 mm² / Typ: C (für Schleifleitung geeignet)

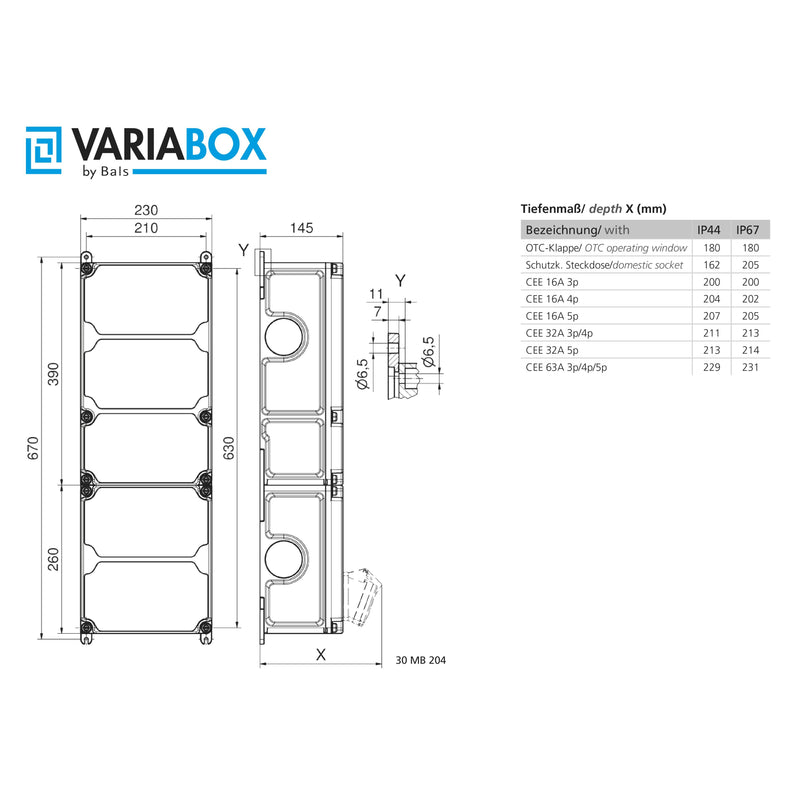

Aufbau gem. Zeichnung: Z131211
Verdrahtung gem. Schaltplan: 89-0008S.
Bauseitige Vorsicherung max. 32A
CEE-Steckdosen mit schraubenloser, wartungsfreier Quick-Connect
Anschlußtechnik
| Technische Details |
|---|
| CEE-Steckdose - 16 A |
ohne |
| CEE-Steckdose - 32 A |
ohne |
| CEE-Steckdose - 63 A |
ohne |
| CEE-Steckdose - 125A |
ohne |
| Absicherung |
LS-Schalter |
| FI-Schutzschalter |
FI mit IFN 0,03 A (Standard) |
| Werkstoff des Gehäuses |
Kunststoff |
| Einspeisung/Anschlussmöglichkeit |
2 Leitungen (Ringleitung/zum Durchschleifen) |
| Art des Netzanschlusses |
sonstige |
| Kabellänge |
0 m |
| Handhabung |
Wandmontage |
| Schutzart (IP) |
IP54 |
| Militärausführung |
nein |
| Farbe |
grau |
| Höhe |
650 mm |
| Breite |
230 mm |
| Tiefe |
145 mm |
Lieferumfang:
1 x CEE-Steckdosen-Kombination (VARIABOX) inklusive der aufgeführten Bestückung (Steckdosen, Energie-Controlling-Modul, LED-Leuchtmelder, Datendose, Sicherungsautomaten)
