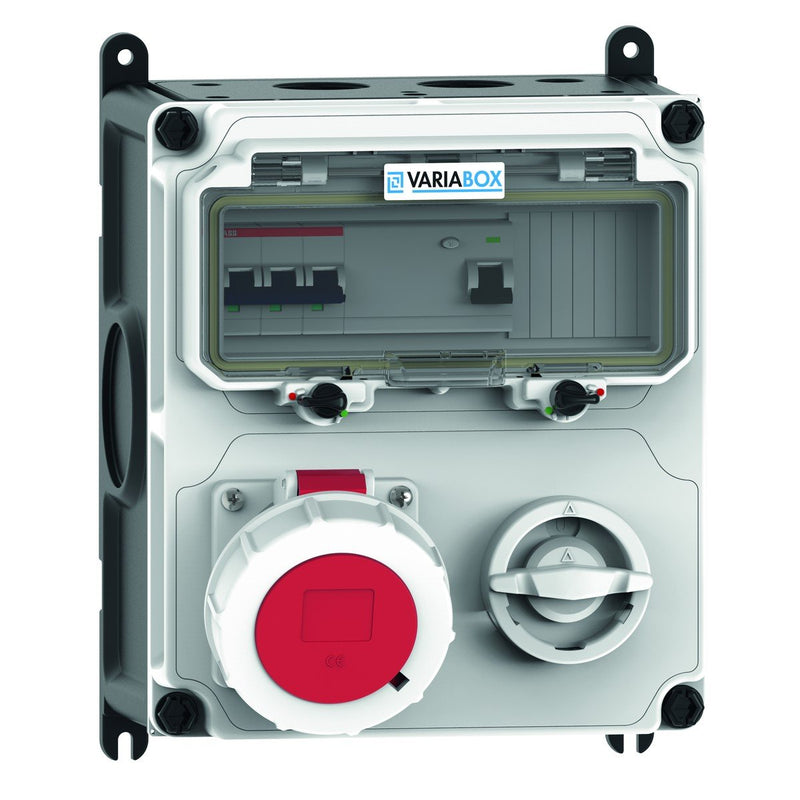

Bals Elektrotech - CEE-Steckdosen-Kombination (IEC 60309) CEE-Steckdosen-Kombination 896368

VARIABOX
Norm: DIN EN 61439-3
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035

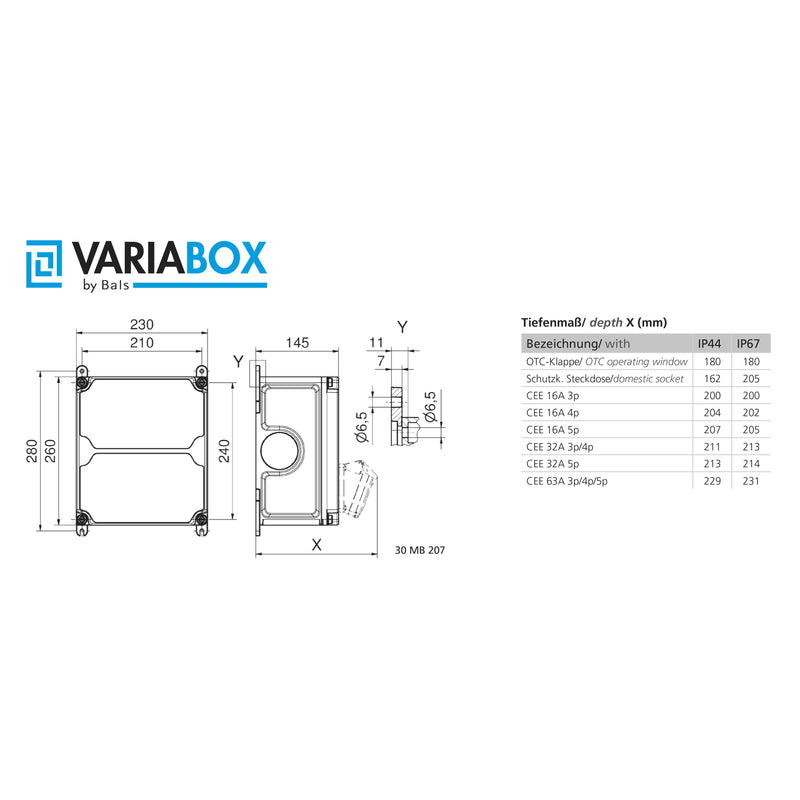

Gerätehöhe: 260 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,66
InA: 32
Bestückung:
1 x CEE-Steckdose 32A 400V 5p 6h Ni IP67 geneigt
abschaltbar verriegelt
1 x Wahlschalter bis 32A 3p in 0-Stellung abschließbar
Absicherung/Schutzmaßnahme:
1 x C-Automat 32A 3p
1 x FI-Schalter 40/0,03A 4p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.

Technische Details
CEE-Steckdose - 16 A	ohne
CEE-Steckdose - 32 A	2x32A xp xxxV
CEE-Steckdose - 63 A	ohne
CEE-Steckdose - 125A	ohne
Absicherung	LS-Schalter
FI-Schutzschalter	FI mit IFN 0,03 A (Standard)
Werkstoff des Gehäuses	Kunststoff
Einspeisung/Anschlussmöglichkeit	2 Leitungen (Ringleitung/zum Durchschleifen)
Art des Netzanschlusses	sonstige
Kabellänge	0 m
Handhabung	Wandmontage
Schutzart (IP)	IP44
Militärausführung	nein
Farbe	grau
Höhe	260 mm
Breite	230 mm
Tiefe	145 mm

Lieferumfang:
1 x CEE-Steckdosen-Kombination 896368
