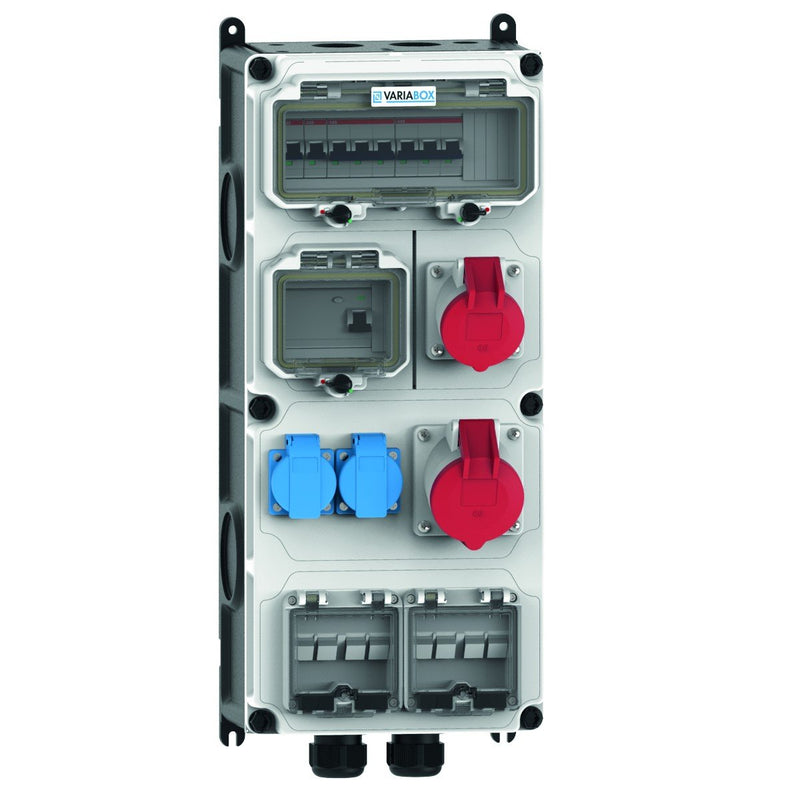

Bals Elektrotech - CEE-Steckdosen-Kombination (IEC 60309) CEE-Steckdosen-Kombination 896342

VARIABOX
Schutzart: IP44
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035
Gerätehöhe: 520 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
Bestückung:
2 x Schutzkontaktsteckdose 16A 230V IP54 blau
1 x CEE-Steckdose 16A 400V 5p 6h IP44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP44 geneigt
2 x Datenbetätigungsklappe für die Aufnahme von
bis zu 4 Modulen Keystone, abschließbar durch
Schloßgarnitur Typ 58037
Absicherung/Schutzmaßnahme:
2 x C-Automat 16A 1p
1 x C-Automat 16A 3p
1 x C-Automat 32A 3p
1 x FI-Schalter 63/0,03A 4p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M32 unten
(2 x Kabelverschraubung M32
mit Mehrfachdichteinsatz 4x8 mm)
1 x M12, 1 x M20, 2 x M40 oben
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.

Technische Details
CEE-Steckdose - 16 A	1x16A5p400V
CEE-Steckdose - 32 A	1x32A5p400V
CEE-Steckdose - 63 A	ohne
CEE-Steckdose - 125A	ohne
Anzahl der SCHUKO-Steckdosen	2
Sonstige Einbauten und/oder Leerplätze	1
Absicherung	LS-Schalter
FI-Schutzschalter	FI mit IFN 0,03 A (Standard)
Werkstoff des Gehäuses	Kunststoff
Einspeisung/Anschlussmöglichkeit	2 Leitungen (Ringleitung/zum Durchschleifen)
Art des Netzanschlusses	sonstige
Handhabung	Wandmontage
Schutzart (IP)	IP44
Militärausführung	nein
Farbe	grau
Höhe	520 mm
Breite	230 mm
Tiefe	145 mm

Lieferumfang:
1 x CEE-Steckdosen-Kombination 896342
