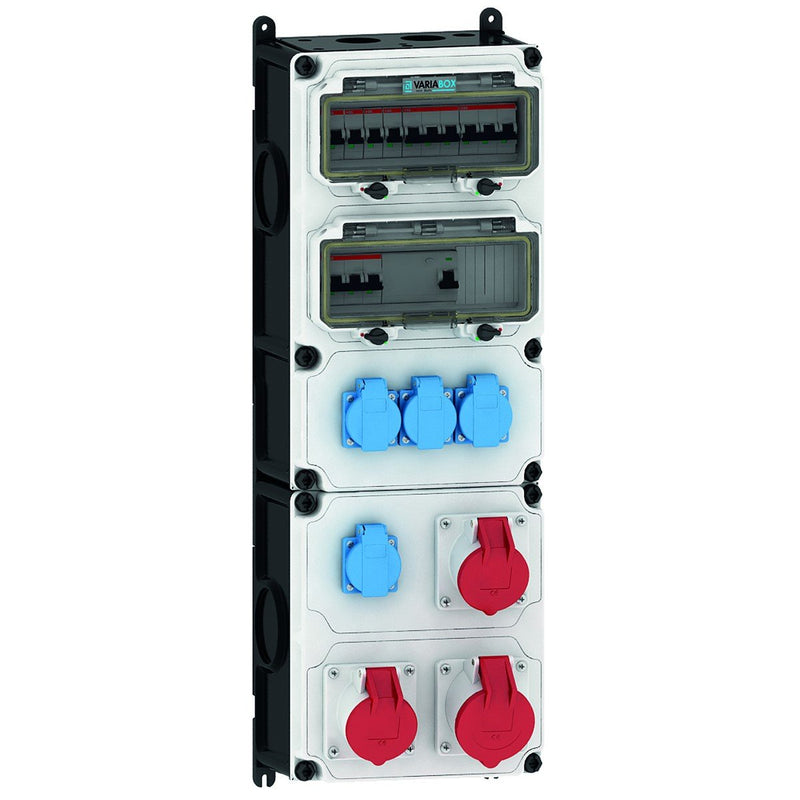

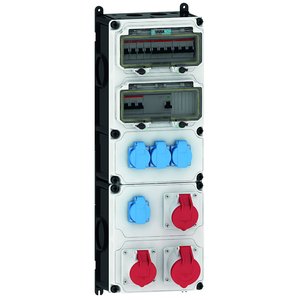

Bals Elektrotech - CEE-Steckdosen-Kombination (IEC 60309) CEE-Steckdosen-Kombination 896280

VARIABOX - PLUS
Norm: DIN EN 61439-3
Schutzart: IP54
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
hohe Chemikalienbeständigkeit
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil grau RAL 7035

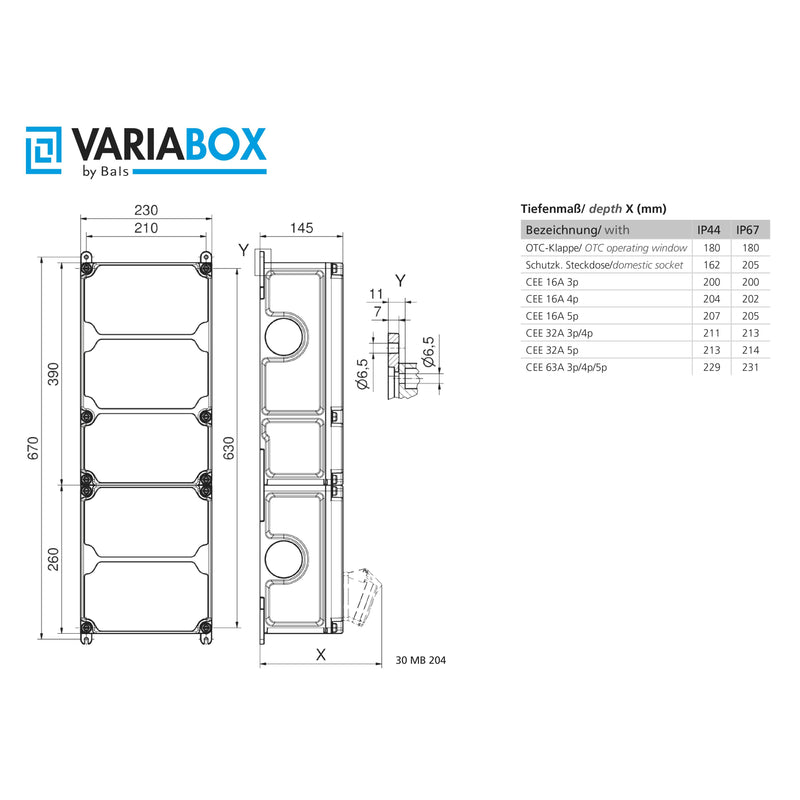

Gerätehöhe: 650 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,74
InA: 63
Bestückung:
4 x Schutzkontaktsteckdose 16A 230V IP54 blau
2 x CEE-Steckdose 16A 400V 5p 6h glv/Ni TE IP54 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h glv/Ni TE IP54 geneigt
Absicherung/Schutzmaßnahme:
4 x C-Automat 16A 1p
2 x C-Automat 16A 3p
1 x C-Automat 32A 3p
1 x FI-Schalter 63/0,03A 4p allstromsensitiv Typ B
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.

Technische Details
CEE-Steckdose - 16 A	2x16A5p400V
CEE-Steckdose - 32 A	1x32A5p400V
CEE-Steckdose - 63 A	ohne
CEE-Steckdose - 125A	ohne
Anzahl der SCHUKO-Steckdosen	4
Absicherung	LS-Schalter
FI-Schutzschalter	FI mit IFN 0,03 A (Standard)
Werkstoff des Gehäuses	Kunststoff
Einspeisung/Anschlussmöglichkeit	2 Leitungen (Ringleitung/zum Durchschleifen)
Art des Netzanschlusses	sonstige
Kabellänge	0 m
Handhabung	Wandmontage
Schutzart (IP)	IP54
Militärausführung	nein
Farbe	grau
Höhe	650 mm
Breite	230 mm
Tiefe	145 mm

Lieferumfang:
1 x CEE-Steckdosen-Kombination 896280

Keine Downloads vorhanden.
