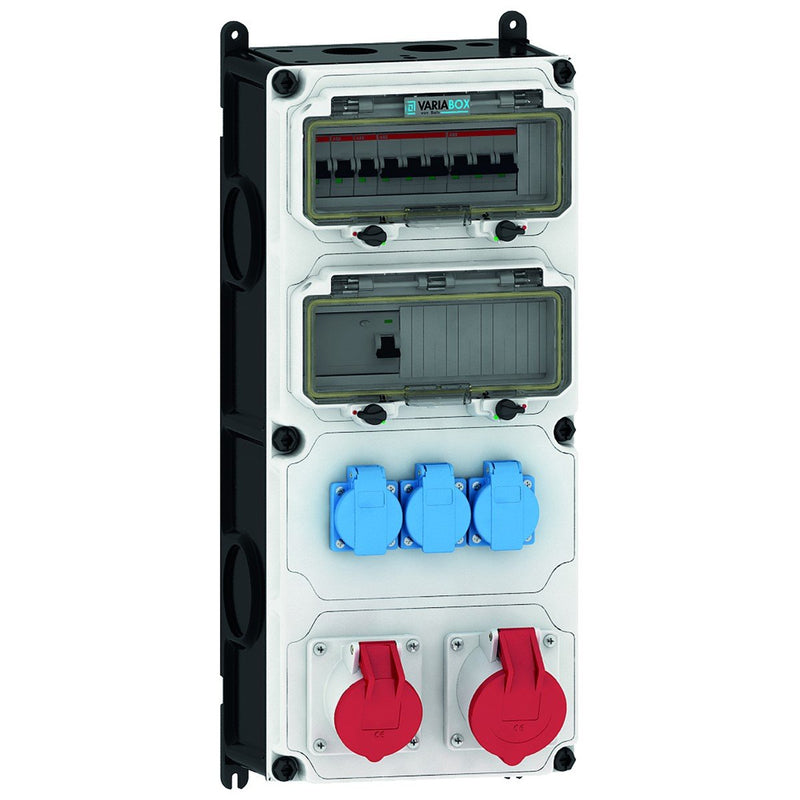

Bals Elektrotech - CEE-Steckdosen-Kombination (IEC 60309) CEE-Steckdosen-Kombination 89203

VARIABOX - PLUS
Norm: DIN EN 61439
Schutzart: IP54
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, hohe Chemikalienbeständigkeit
mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseoberteil grau RAL 7035, Gehäuseunterteil schwarz ähnlich RAL 9017

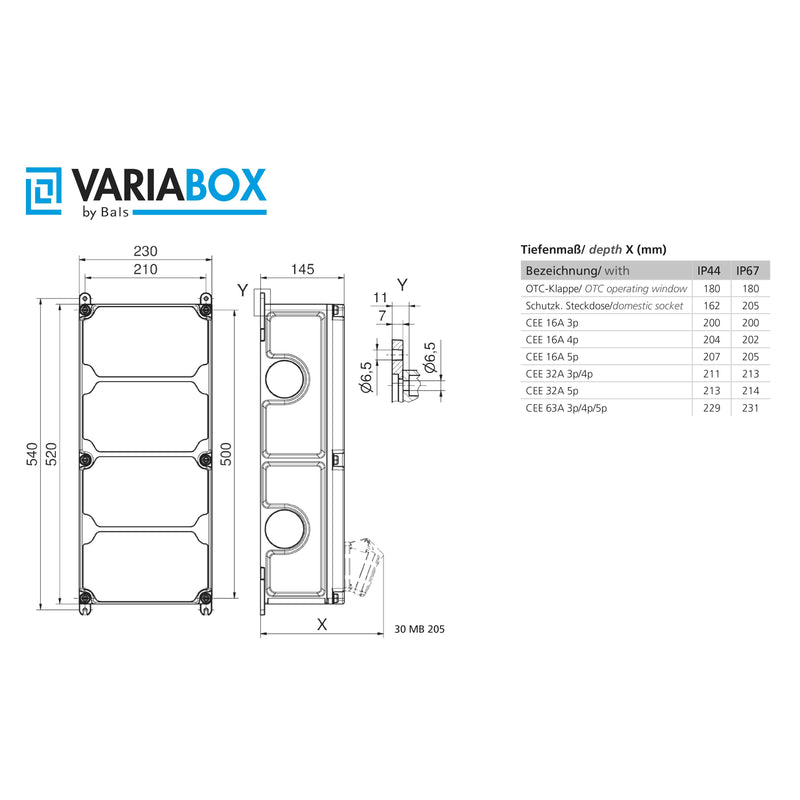

Gerätehöhe: 520 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,62
InA: 40
Bestückung:
3 x Schutzkontaktsteckdose 16A 230V IP54 blau
1 x CEE-Steckdose 16A 400V 5p 6h glv/Ni TE IP54 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h glv/Ni TE IP54 geneigt
Absicherung/Schutzmaßnahme:
3 x C-Automat 16A 1p
1 x C-Automat 16A 3p
1 x C-Automat 32A 3p
1 x FI-Schalter 63/0,03A 4p Typ A / Gesamt
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1xM20, 2xM40 oben
1 x M12, 1xM20, 2xM40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.
CEE-Steckdosen mit schraubenloser, wartungsfreier Quick-Connect
Anschlußtechnik, mit hochwärmebeständigen Kontaktträgern
und vernickelten Kontakten

Technische Details
CEE-Steckdose - 16 A	1x16A5p400V
CEE-Steckdose - 32 A	1x32A5p400V
CEE-Steckdose - 63 A	ohne
CEE-Steckdose - 125A	ohne
Anzahl der SCHUKO-Steckdosen	3
Absicherung	LS-Schalter
FI-Schutzschalter	FI mit IFN 0,03 A (Standard)
Werkstoff des Gehäuses	Kunststoff
Einspeisung/Anschlussmöglichkeit	2 Leitungen (Ringleitung/zum Durchschleifen)
Art des Netzanschlusses	sonstige
Kabellänge	0 m
Handhabung	Wandmontage
Schutzart (IP)	IP54
Militärausführung	nein
Farbe	grau
Höhe	520 mm
Breite	230 mm
Tiefe	145 mm

Lieferumfang:
1 x CEE-Steckdosen-Kombination 89203
