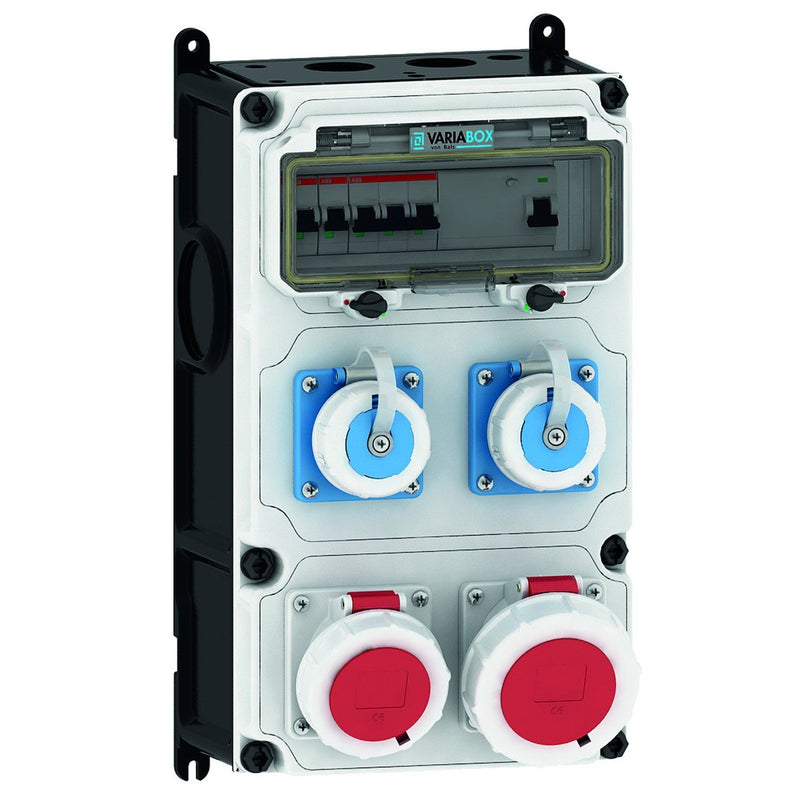

Bals Elektrotech - CEE-Steckdosen-Kombination (IEC 60309) CEE-Steckdosen-Kombination 890923

VARIABOX
Norm: DIN EN 61439
Schutzart: IP67
Gehäuse:
hochwertiges, schlagfestes Kunststoffgehäuse (PBT)
plombierbar, mit Außen und Innenbefestigung
Oberteil gerade und seitlich anscharniert
Absicherung auf vorziehbarer Tragschiene montiert
Deckelschrauben unverlierbar, Absicherungselemente
angeordnet unter durchsichtiger Betätigungsklappe
mit bedienerfreundlicher OTC Mechanik
(one touch close)
Gerätefarbe: Gehäuseoberteil grau RAL 7035, Gehäuseunterteil schwarz ähnlich RAL 9017

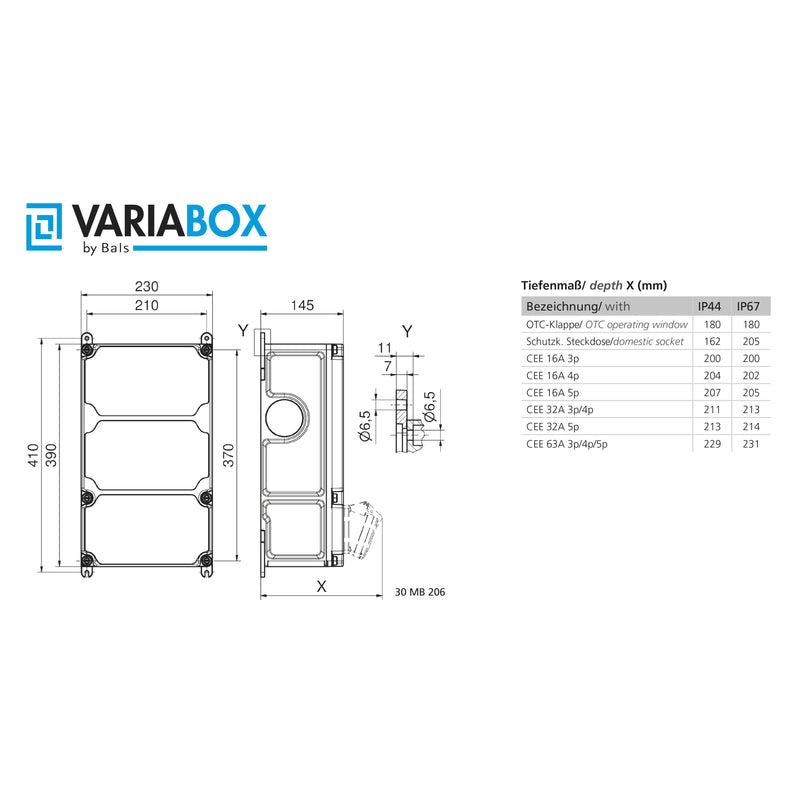

Gerätehöhe: 390 mm, Gerätebreite: 230 mm, Gerätetiefe: 145 mm
RDF-Faktor: 0,7
InA: 32
Bestückung:
2 x Schutzkontaktsteckdose 16A 230V IP67 blau
1 x CEE-Steckdose 16A 400V 5p 6h IP67 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP67 geneigt
Absicherung/Schutzmaßnahme:
2 x C-Automat 16A 1p
1 x C-Automat 16A 3p
1 x FI-Schalter 40/0,03A 4p
Leitungseinführung/Anschlussmöglichkeit:
1 x M12, 1 x M20, 2 x M40 oben
1 x M12, 1 x M20, 2 x M40 unten
1 x Zählerklemmstein 5x25 mm² / Typ: C (Schleifleitung)
Zusätzliche Informationen:
Anschlussfertig verdrahtet.

Technische Details
CEE-Steckdose - 16 A	1x16A5p400V
CEE-Steckdose - 32 A	1x32A5p400V
CEE-Steckdose - 63 A	ohne
CEE-Steckdose - 125A	ohne
Anzahl der SCHUKO-Steckdosen	2
Absicherung	LS-Schalter
FI-Schutzschalter	FI mit IFN 0,03 A (Standard)
Werkstoff des Gehäuses	Kunststoff
Art des Netzanschlusses	sonstige
Kabellänge	0 m
Handhabung	Wandmontage
Schutzart (IP)	IP67
Militärausführung	nein
Farbe	grau
Höhe	390 mm
Breite	230 mm
Tiefe	145 mm

Lieferumfang:
1 x Bals Elektrotech. CEE-Steckdosen-Kombination 890923
