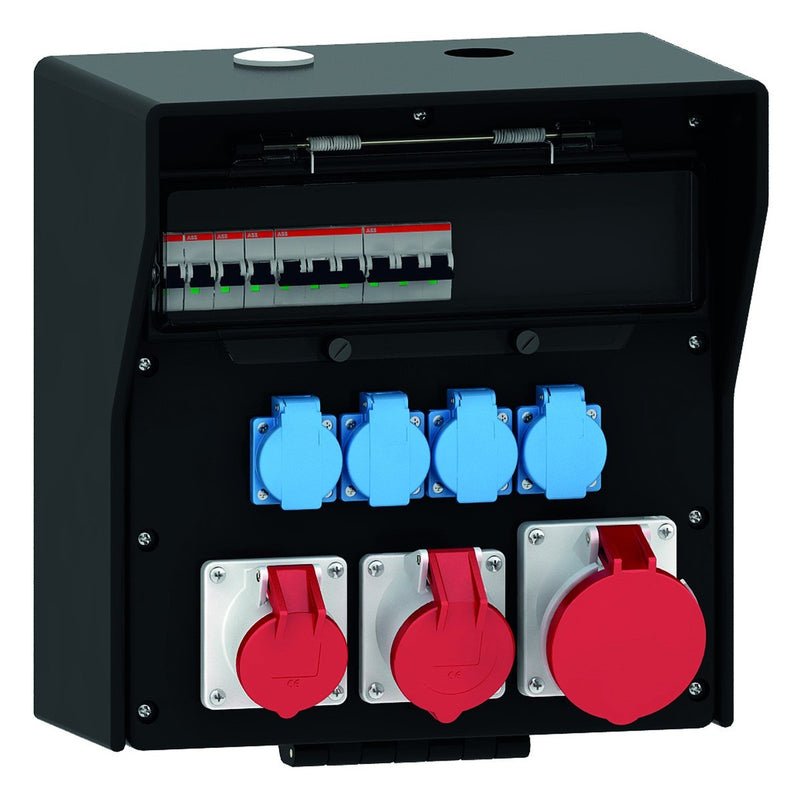

Bals Elektrotech - CEE-Steckdosen-Kombination (IEC 60309) CEE-Steckdosen-Kombination 5402053

Verteiler, Vollgummi, Wandmontage
Norm: DIN EN 61439-2
Schutzart: IP44
Gehäuse:
schlagfestes Vollgummi-Gehäuse mit Betätigungsklappe
Gerätefarbe: Gehäuseunterteil schwarz ähnlich RAL 9017, Gehäuseoberteil schwarz ähnlich RAL 9017

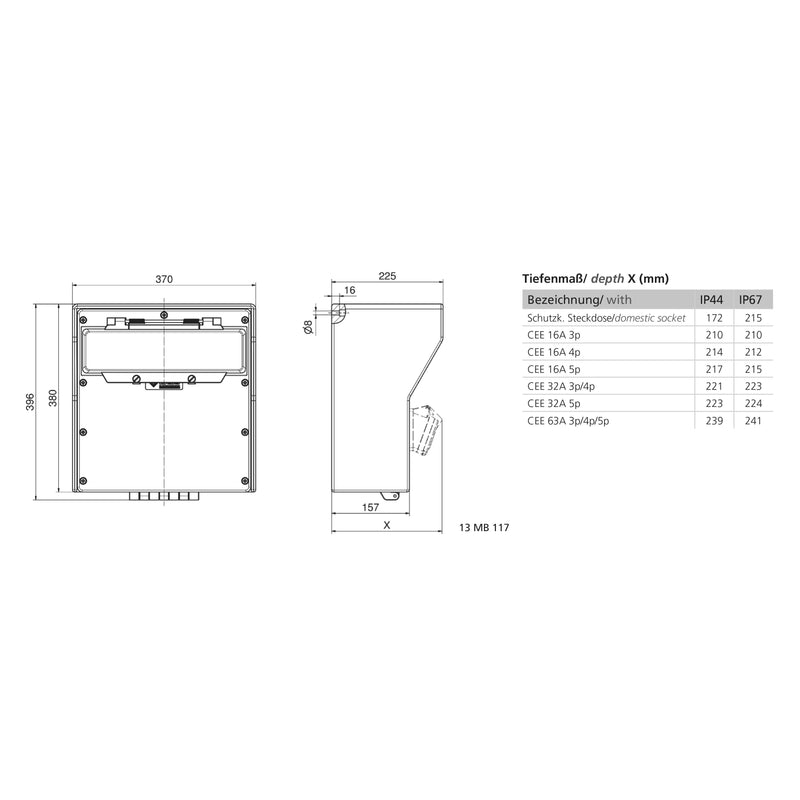

Gerätehöhe: 380 mm, Gerätebreite: 370 mm, Gerätetiefe: 225 mm
RDF-Faktor: 0,8
InA: 63
Bestückung:
4 x Schutzkontaktsteckdose 16A 230V IP 54
1 x CEE-Steckdose 16A 400V 5p 6h IP 44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP 44 geneigt
1 x CEE-Steckdose 63A 400V 5p 6h IP 44 geneigt
Absicherung/Schutzmaßnahme:
4 x C-Automat 16A 1p
1 x C-Automat 16A 3p
1 x C-Automat 32A 3p
Leitungseinführung/Anschlussmöglichkeit:
2 x M40 oben (1-mal offen / 1-mal verschlossen)
2 x M40 unten (verschlossen)
Zusätzliche Informationen:
Anschlussfertig verdrahtet auf Zählerklemmstein
5x25 qmm / Typ: C (für Schleifleitung geeignet).
Aufbau gemäß Z-Nr. Z131011
CEE-Steckdosen 16/32A mit schraubloser, wartungs-
freier Quick-Connect-Anschlusstechnik

Technische Details
CEE-Steckdose - 16 A	1x16A5p400V
CEE-Steckdose - 32 A	1x32A5p400V
CEE-Steckdose - 63 A	1x63A5p400V
CEE-Steckdose - 125A	ohne
Anzahl der SCHUKO-Steckdosen	4
Absicherung	LS-Schalter
Einspeisung/Anschlussmöglichkeit	2 Leitungen (Ringleitung/zum Durchschleifen)
Art des Netzanschlusses	sonstige
Kabellänge	0 m
Handhabung	Wandmontage
Schutzart (IP)	IP44
Militärausführung	nein
Höhe	380 mm
Breite	370 mm
Tiefe	225 mm

Lieferumfang:
1 x CEE-Steckdosen-Kombination (5402053)
