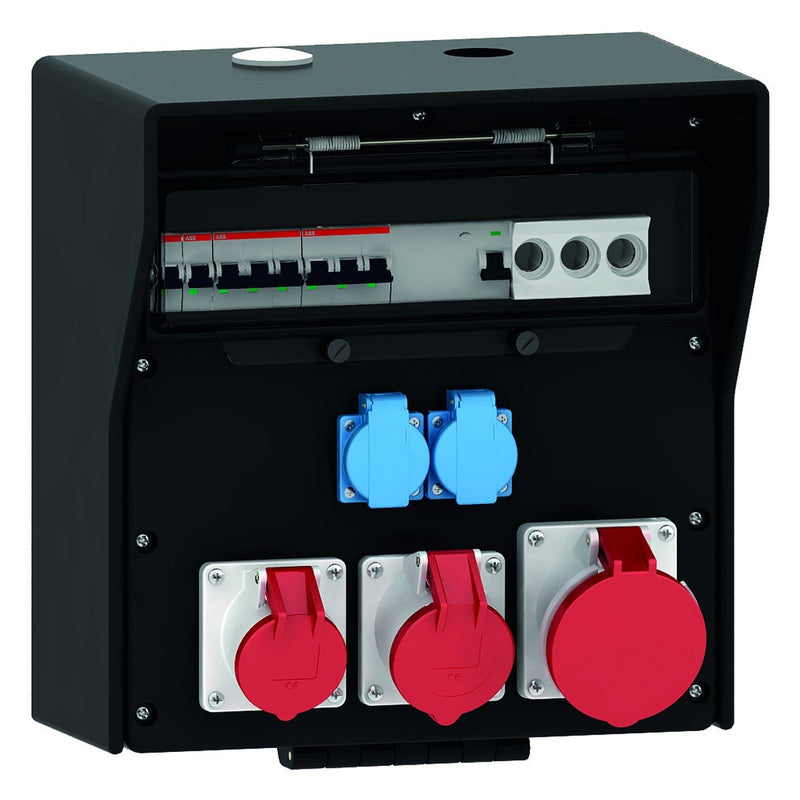

Bals Elektrotech - CEE-Steckdosen-Kombination (IEC 60309) CEE-Steckdosen-Kombination 5402051

Verteiler, Vollgummi, Wandmontage
Norm: DIN EN 61439-2
Schutzart: IP44
Gehäuse:
380 x 370 mm aus schlagfestem Vollgummi
mit Betätigungsklappe
Gerätefarbe: Gehäuseoberteil schwarz ähnlich RAL 9017, Gehäuseunterteil schwarz ähnlich RAL 9017

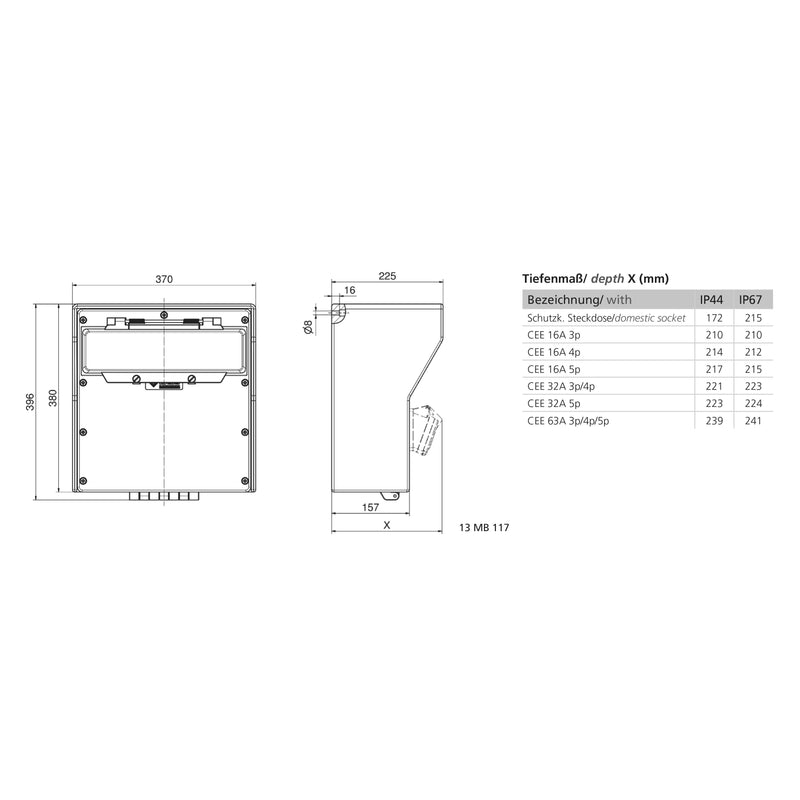

Gerätehöhe: 380 mm, Gerätebreite: 370 mm, Gerätetiefe: 225 mm
RDF-Faktor: 0,61
InA: 63
Bestückung:
2 x Schutzkontaktsteckdose 16A 230V
1 x CEE-Steckdose 16A 400V 5p 6h IP 44 geneigt
1 x CEE-Steckdose 32A 400V 5p 6h IP 44 geneigt
1 x CEE-Steckdose 63A 400V 5p 6h IP 44 geneigt
Absicherung/Schutzmaßnahme:
2 x C-Automat 16A 1p
1 x C-Automat 16A 3p
1 x C-Automat 32A 3p
1 x D02 3p / für CEE 63A
1 x FI-Schalter 63/0,03A 4p
unter Betätigungsklappe
Bauseitige Vorsicherung max. 63A
Leitungseinführung/Anschlussmöglichkeit:
2 x M40 oben (1-mal offen / 1-mal verschlossen)
2 x M40 unten (verschlossen)
Zusätzliche Informationen:
Anschlußfertig verdrahtet auf Zählerklemmstein
5x25 mm² / Typ: C
Aufbau gemäß Z-Nr. Z131007

Technische Details
CEE-Steckdose - 16 A	1x16A5p400V
CEE-Steckdose - 32 A	1x32A5p400V
CEE-Steckdose - 63 A	1x63A5p400V
CEE-Steckdose - 125A	ohne
Anzahl der SCHUKO-Steckdosen	2
Absicherung	LS-Schalter/D0-Sicherung
FI-Schutzschalter	FI mit IFN 0,03 A (Standard)
Einspeisung/Anschlussmöglichkeit	2 Leitungen (Ringleitung/zum Durchschleifen)
Art des Netzanschlusses	sonstige
Kabellänge	0 m
Handhabung	Wandmontage
Schutzart (IP)	IP44
Militärausführung	nein
Höhe	380 mm
Breite	370 mm
Tiefe	225 mm

Lieferumfang:
1 x CEE-Steckdosen-Kombination 5402051
