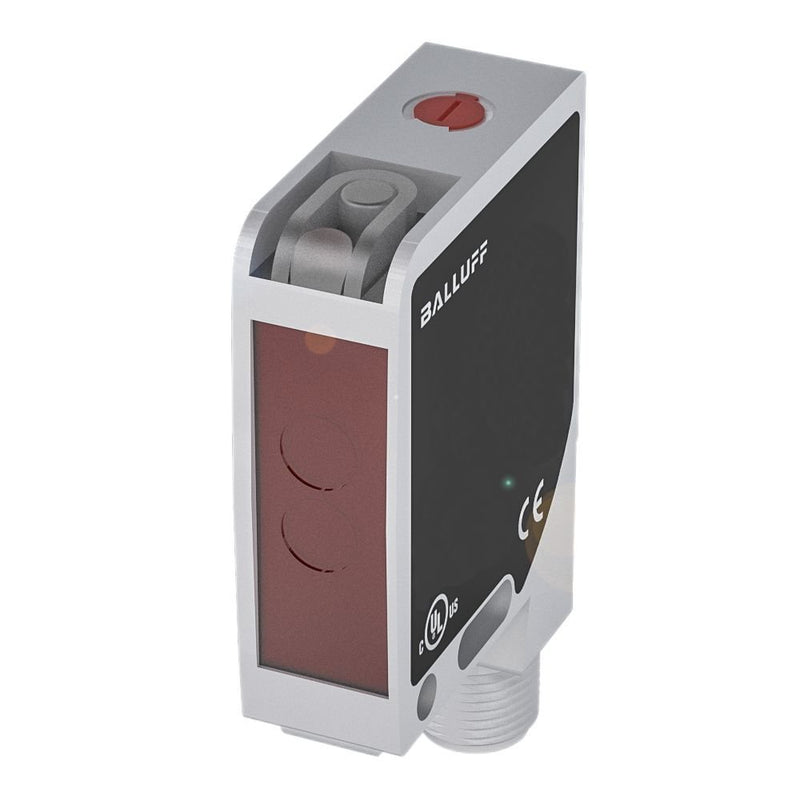

Unsere Reflexionslichtschranke ist durch großzügige Montagetoleranzen besonders einfach auszurichten. Sie montieren nur ein elektrisches Gerät plus Reflektor. Große Reflektoren gewährleisten hohe Reichweiten. Die Lichtschranken erkennen Objekte unabhängig von Oberfläche, Farbe und Material. Durch einen Polfilter sind sie auch für die Detektion glänzender Objekte geeignet. Baureihe=21M, Abmessung=15 x 50 x 42.5 mm, Schnittstelle=PNP Schließer (NO) PNP Öffner (NC), Funktionsprinzip=Optoelektronischer Sensor, Funktionsprinzip optisch=Reflexionslichtschranke, Optische Besonderheit=Koaxiale Optik, Strahlcharakteristik=divergent, Lichtart=LED Rotlicht, Reichweite=0...4 m, Anschluss=Steckverbinder, M12x1-Stecker, 4-polig, Gehäusematerial=Zink, Druckguss Aluminium, Aktive Fläche, Material=Glas, Betriebsspannung Ub=10...30 VDC, Zulassung/Konformität=CE, cULus, EAC, WEEE
| Technische Details |
|---|
| Mit Zeitfunktion |
nein |
| Bemessungsschaltabstand |
4000 mm |
| Max. Schaltabstand |
4000 mm |
| Max. Ausgangsstrom |
100 mA |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
manuelle Einstellung |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
1 |
| Ausführung des elektrischen Anschlusses |
sonstige |
| Ausführung des Schaltausgangs |
PNP |
| Ausführung der Schaltfunktion |
Schließer (NO) |
| Betriebsmittel-Schutzklasse |
Schutzklasse 2 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Quader |
| Breite des Sensors |
15 mm |
| Höhe des Sensors |
50 mm |
| Länge des Sensors |
42,5 mm |
| Tastfunktion |
dunkelschaltend |
| Werkstoff der optischen Fläche |
Glas |
| Werkstoff des Gehäuses |
Metall |
| Umgebungstemperatur |
-25..55 °C |
| Schaltfrequenz |
1000 Hz |
| Bemessungssteuerspeisespannung Us bei DC |
10..30 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Wellenlänge des Sensors |
650 nm |
| Lichtart |
Rotlicht unpolarisiert |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP67 |
Lieferumfang:
1 x Reflexions-Lichtschranke
