Optischen Distanzsensoren von Balluff unterstützen Sie bei der Positionierung, Materialflusskontrolle oder Füllstandabfrage sowie in vielen weiteren Anwendungen. Ob in der Automobilindustrie, der Fabrikautomation und Logistik oder im Stahlbau, überall erzielen Sie durch zuverlässige und Distanzmessung spürbare Produktivitätssteigerungen und können Fehler gezielt vermeiden. Dafür stehen Ihnen unterschiedliche, zum Teil einstellbare Messbereiche von 20 mm bis 20 m und Varianten mit und ohne Hintergrundausblendung zur Verfügung.Unsere nach Triangulationsprinzip oder Time-of-Flight-Technologie (TOF) berührungslos und somit verschleißfrei arbeitenden Distanzsensoren setzen Rotlicht oder Laser ein. Sie sind in langlebigen Kunststoff- oder Metallgehäusen untergebracht und verfügen über analoge Strom- und Spannungsausgänge sowie digitale serielle oder IO-Link-Schnittstellen. Unsere optoelektronische Distanzsensoren erhalten Sie in Schutzart IP65/67 und IP69K, sodass diese sich selbst für raue Umgebungen eignen. Baureihe = 21M, Abmessung = 15 x 42.5 x 50 mm, Schnittstelle = Analog, Strom 4 20 mA linear steigend 2x PNP/NPN Schließer/Öffner (NO/NC), Funktionsprinzip = Optoelektronischer Distanzsensor, Funktionsprinzip optisch = Triangulation, Strahlcharakteristik = kollimiert, Lichtart = Laser Rotlicht, Lichtfleckgröße = Ø 1 mm bei 45 mm, Reichweite = 25...45 mm einstellbar, Genauigkeit = ±0.5 % FS, Wiederholgenauigkeit = 0.1 % FS, Auflösung = = 30 µm, Anschluss = Steckverbinder, M12x1-Stecker, 5-polig, Gehäusematerial = Zink, Druckguss Aluminium, Betriebsspannung Ub = 18...30 VDC, Zulassung/Konformität = CE, UKCA, cULus, WEEE
| Technische Details |
|---|
| Abtastprinzip |
Reflexionssystem |
| Ausführung des Analogausgangs |
4 mA ... 20 mA |
| Ausführung des elektrischen Anschlusses |
Steckanschluss |
| Ausführung des Schaltausgangs |
PNP/NPN |
| Ausführung der Schaltfunktion |
antivalent |
| Ausgaberate |
70 Hz |
| Versorgungsspannung |
18..30 V |
| Breite des Sensors |
15 mm |
| Höhe des Sensors |
42,5 mm |
| Länge des Sensors |
50 mm |
| Einstellverfahren |
manuelle Einstellung |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Quader |
| Geometrische Auflösung |
0,03 mm |
| Laserschutzklasse |
Klasse 2 |
| Lichtart |
Rotlicht unpolarisiert |
| Max. Ausgangsstrom |
100 mA |
| Messbereich Länge |
25..45 mm |
| Messverfahren für optische Abstandsmessung |
Triangulation |
| Schaltfrequenz |
70 Hz |
| Standard für Schnittstellen |
analog |
| Schutzart (IP) |
IP67 |
| Spannungsart |
DC |
| Tastfunktion |
hell-/dunkelschaltend |
| Umgebungstemperatur |
-10..50 °C |
| Vorausfallmeldung |
nein |
| Werkstoff der optischen Fläche |
Glas |
| Werkstoff des Gehäuses |
sonstige |
| Mit Zeitfunktion |
nein |
Lieferumfang:

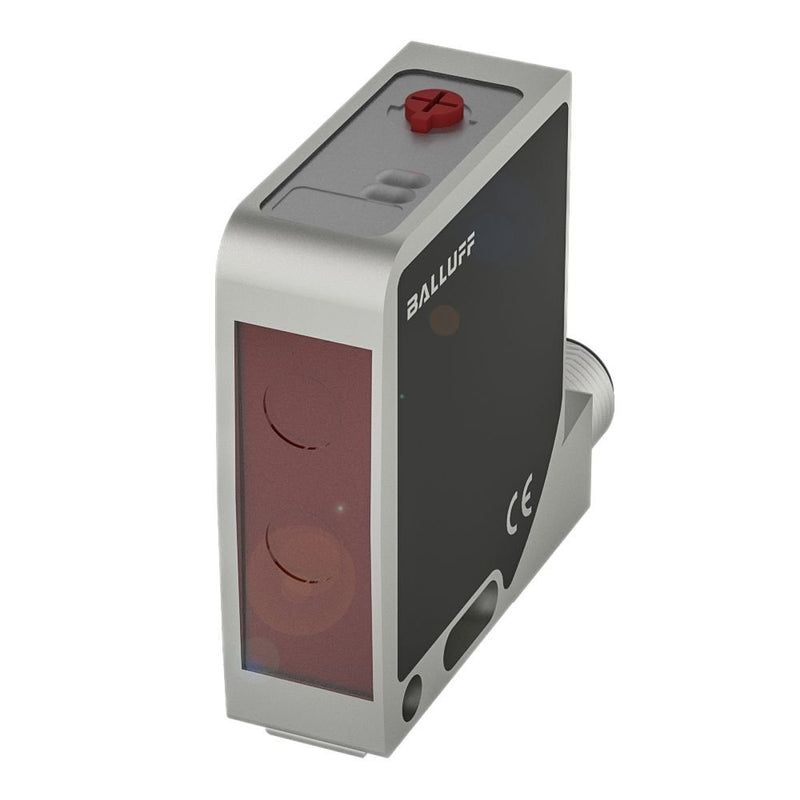

1 x Balluff - Optischer Abstandssensor Distanzsensor BOD 21M-LB01-S92
