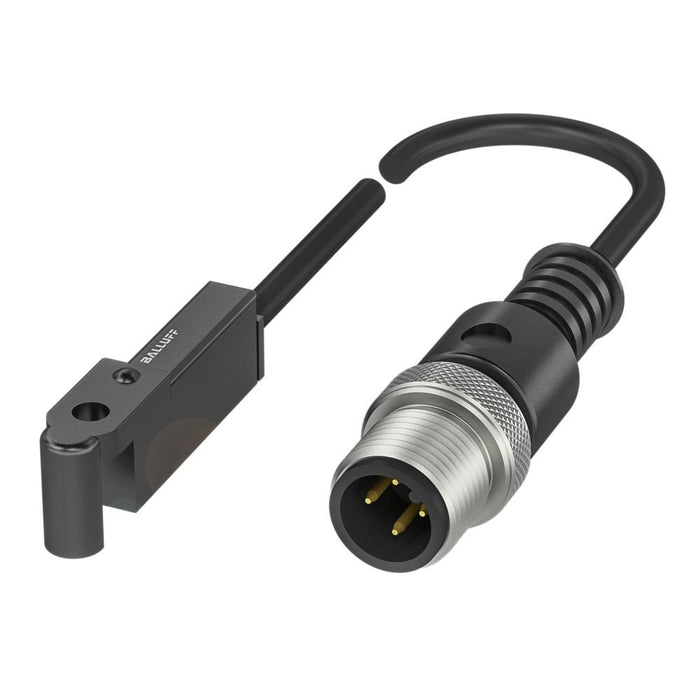

Unsere Zylinderschalter mit flexiblem Befestigungssystem eignen sich für sämtliche Nutformen, wie etwa die T-, C-, Rund- oder Trapeznut. Lassen sie sich doch mit speziellen Haltewinkeln herstellerübergreifend an nahezu allen Zylindertypen adaptieren. Dadurch steht Ihnen bei der Positionserkennung an Greifern, Pneumatikzylindern, Rundzylindern (bis 80 mm) und Zugstangenzylindern (bis 17 mm) immer ein zuverlässiges Werkzeug zur Verfügung.Darüber hinaus wird der Schaltpunkt der Zylindersensoren nur einmal justiert und bleibt beim Sensortausch erhalten. Auf diese Art erhöhen Sie die Funktionssicherheit Ihrer Anlage. Und der Sensortausch wird auch an schwer zugänglichen Stellen sicherer und leichter. Willkommener Nebeneffekt: Durch unsere universell einsetzbaren Sensortypen sparen Sie Lagerplatz und können Ihre Kosten senken. Nutform = variabel, Abmessung = 33.5 x 5 x 10.5 mm, Funktionsprinzip = Magnetfeld-Sensor, Anschluss = M12x1-Stecker, 4-polig, A-codiert, Kabel = PUR, 3 m, Gehäusematerial = LCP, Schaltausgang = PNP Schließer (NO), Schaltfrequenz = 10000 Hz, Betriebsspannung Ub = 10...30 VDC, Umgebungstemperatur = -25...85 °C, Schutzart = IP67, Zulassung/Konformität = CE, UKCA, cULus, WEEE
| Technische Details |
|---|
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
1 |
| Art der Betätigung |
Magnet |
| Ausführung des elektrischen Anschlusses |
sonstige |
| Ausführung des Schaltausgangs |
PNP |
| Breite des Sensors |
33,5 mm |
| Höhe des Sensors |
5 mm |
| Länge des Sensors |
10,5 mm |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Profil |
| Werkstoff des Gehäuses |
Kunststoff |
| Beschichtung Gehäuse |
unbeschichtet |
| SIL nach IEC 61508 |
ohne |
| Max. Ausgangsstrom am sicheren Ausgang |
200 mA |
| Umgebungstemperatur |
-25..85 °C |
| Min. Ausgangsstrom |
200 mA |
| Bemessungsversorgungsspannung bei DC |
24 V |
| Spannungsart |
DC |
| Quer-/Kurzschlusserkennung möglich |
ja |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Mit Statusanzeige |
nein |
| Schutzart (IP) |
IP67 |
