Lichttaster mit Hintergrundausblendung gewährleisten eine zuverlässige Erkennung unabhängig von Oberfläche, Farbe und Material.Ihre Tastweise ist auch bei verschiedenen Remissionsgraden nahezu konstant. Baureihe=23K, Abmessung=23 x 51 x 52.4 mm, Schnittstelle=PNP Schließer/Öffner (NO/NC), Eingangsfunktion=Hell-/Dunkelschaltung, Funktionsprinzip=Optoelektronischer Sensor, Funktionsprinzip optisch=Lichttaster, Triangulation, Optische Besonderheit=Hintergrundausblendung, Strahlcharakteristik=kollimiert, Lichtart=Laser Rotlicht, Lichtfleckgröße=2.5 x 3.5 mm bei 800 mm, Reichweite=5...800 mm, Anschluss=Steckverbinder, M12x1-Stecker, 4-polig, Gehäusematerial=PC ABS, Aktive Fläche, Material=PMMA, Betriebsspannung Ub=12...30 VDC, Zulassung/Konformität=Ecolab, CE, cULus, EAC, WEEE
| Technische Details |
|---|
| Tastweite |
800..0 mm |
| Triangulation |
Hintergrundausblendung |
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Bemessungsschaltabstand |
800 mm |
| Max. Schaltabstand |
800 mm |
| Max. Ausgangsstrom |
100 mA |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
manuelle Einstellung |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Ausführung des elektrischen Anschlusses |
Steckanschluss |
| Ausführung des Schaltausgangs |
PNP |
| Ausführung der Schaltfunktion |
antivalent |
| Betriebsmittel-Schutzklasse |
Schutzklasse 2 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Quader |
| Breite des Sensors |
23 mm |
| Höhe des Sensors |
51 mm |
| Länge des Sensors |
52,4 mm |
| Tastfunktion |
dunkelschaltend |
| Werkstoff der optischen Fläche |
Kunststoff |
| Werkstoff des Gehäuses |
Kunststoff |
| Reaktionszeit |
0,5 ms |
| Schaltfrequenz |
1000 Hz |
| Bemessungssteuerspeisespannung Us bei DC |
24..0 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
Klasse 1 |
| Wellenlänge des Sensors |
655 nm |
| Lichtart |
Rotlicht unpolarisiert |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
sonstige |
Lieferumfang:

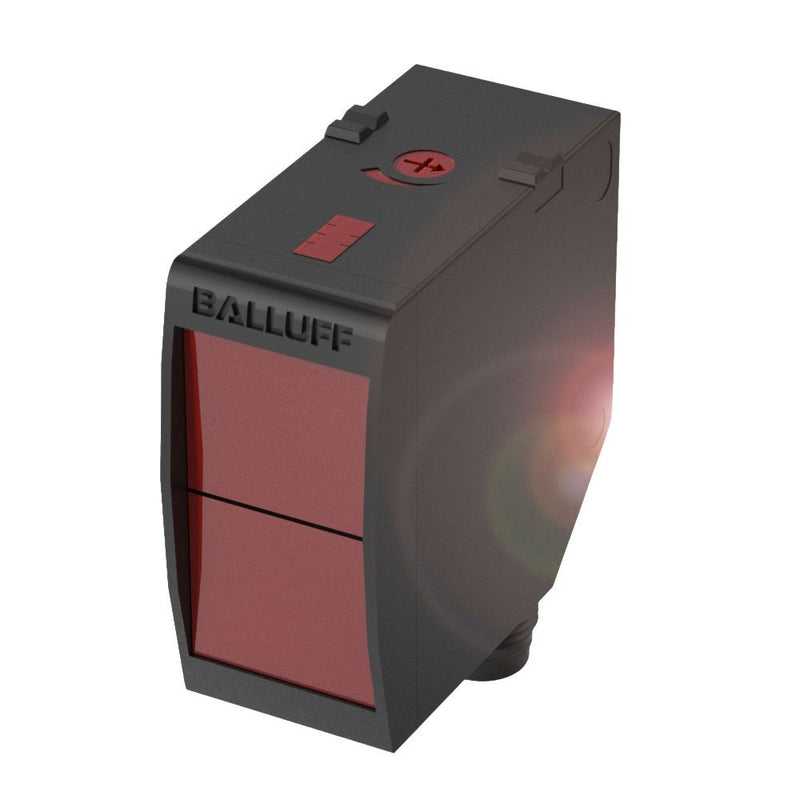

1 x Balluff - Lichttaster mit Hintergrundausblendung Lichttaster BOS 23K-PU-LH20-S4 m. Hintergrundausbl.
