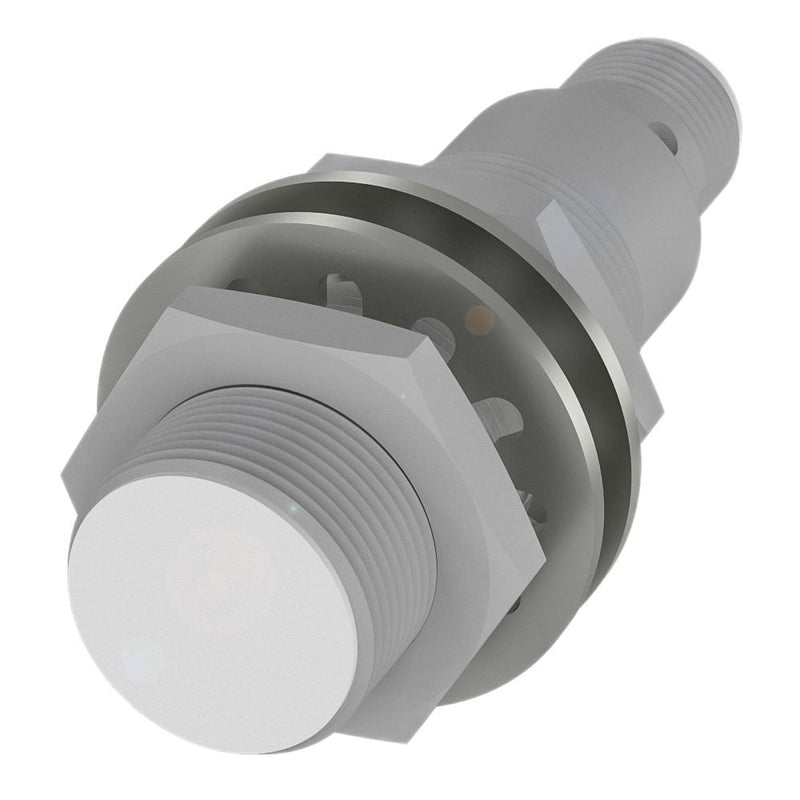

Für den Einsatz im Bereich starker elektromagnetischer Felder, wie z. B. in Schweißanlagen und Induktionshärteanlagen, sind unsere magnetfeldfesten induktiven Sensoren BES ideal. Sie zeigen sich unempfindlich gegenüber Magnetfeldern, die bei elektrischen Schweißströmen bis 25 kA entstehen. Mit ihrer zusätzlichen keramischen Beschichtung überzeugen sie durch Beständigkeit gegen Metallspritzer, Schlacken sowie Verbrennungsrückstände. Und leisten in jedem Einsatzbereich höchste Präzisionsarbeit. Ihre extreme Robustheit reduziert Instandhaltungskosten und steigert so die Anlagenverfügbarkeit. Abmessung = Ø 18 x 65 mm, Bauform = M18x1, Einbau = bündig, Reichweite = 5 mm, Schaltausgang = PNP Schließer (NO), Schaltfrequenz = 200 Hz, Gehäusematerial = Messing, beschichtet, PTFE, Aktive Fläche, Material = PTFE, Anschluss = Steckverbinder, M12x1-Stecker, 4-polig, Betriebsspannung Ub = 10...30 VDC, Umgebungstemperatur = -25...70 °C, Magnetfeldfest = magnetfeldfest (AC/DC), Schutzart = IP67, Zulassung/Konformität = cULus, CE, UKCA, WEEE
| Technische Details |
|---|
| Breite des Sensors |
24 mm |
| Höhe des Sensors |
65 mm |
| Länge des Sensors |
65 mm |
| Durchmesser des Sensors |
18 mm |
| Mechanische Einbaubedingung für Sensor |
bündig |
| Schaltabstand |
5 mm |
| Geeignet für Sicherheitsfunktionen |
nein |
| Ausführung der Schaltfunktion |
Schließer |
| Ausführung des Schaltausgangs |
PNP |
| Ausführung des elektrischen Anschlusses |
sonstige |
| Art der Betätigung |
metallisches Target |
| Ausführung der Schnittstelle |
ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
ohne |
| Gehäusebauform |
Zylinder, Gewinde |
| SIL nach IEC 61508 |
ohne |
| Max. Ausgangsstrom am sicheren Ausgang |
200 mA |
| Bemessungssteuerspeisespannung Us bei DC |
10..30 V |
| Spannungsart |
DC |
| Schaltfrequenz |
200 Hz |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Werkstoff des Gehäuses |
Metall |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Störfestigkeit gegen magnetische Felder |
störfest gegen magnetisches Gleich- und Wechselfeld |
