Unsere induktiven Abstandssensoren BAW messen verschiedene Positionen sowie Abstände und können auch zwischen unterschiedlichen Materialvarianten unterscheiden. Sie arbeiten berührungslos, sind daher verschleißfrei und zeichnen sich durch eine lange Lebensdauer aus.Ihre Teachfunktion verfügt über einen einstellbaren Linearitätsbereich, was eine schnelle Inbetriebnahme bei der Erstinstallation ermöglicht und für geringe Stillstandzeiten beim Sensortausch sorgt.Durch die Vielfalt der erhältlichen Bauformen lassen sich die induktiven Abstandssensoren leicht in jede Applikation integrieren. Zu den wichtigen Einsatzgebieten zählen das Überwachen von Bewegungen in Füge-, Stanz- oder Spannvorrichtungen des Maschinenbaus oder das Erfassen von Unwuchten und Ausdehnungen von Achsen.Die induktiven Abstandssensoren liefern ein absolutes analoges Spannungs-, Strom- oder IO-Link-Signal. Abmessung = Ø 18 x 65 mm, Bauform = M18x1, Einbau = nicht bündig, Reichweite = 2...8 mm, Analogausgang = Analog, Spannung 0...10 V, Ausgangscharakteristik = fallend bei Annäherung, Grenzfrequenz 3 dB = 500 Hz, Wiederholgenauigkeit nach BWN = ±12 µm, Linearitätsabweichung max. = ±180 µm, Gehäusematerial = Messing, vernickelt, Aktive Fläche, Material = PBT, Anschluss = Steckverbinder, M12x1-Stecker, 3-polig, Betriebsspannung Ub = 15...30 VDC, Umgebungstemperatur = -10...70 °C, Schutzart = IP67, Zulassung/Konformität = CE, UKCA, cULus, WEEE
| Technische Details |
|---|
| Betriebsspannung |
15..30 V |
| Versorgungsspannung |
24 V |
| Grenzfrequenz |
500 Hz |
| Messbereich Länge |
2..8 mm |
| Ausführung des elektrischen Anschlusses |
Steckanschluss |
| Ausführung des Analogausgangs |
0 V ... 10 V |
| Mechanische Einbaubedingung für Sensor |
nicht bündig |
| Werkstoff des Gehäuses |
Messing |
| Werkstoff der aktiven Fläche des Sensors |
Kunststoff |
| Gehäusebauform |
Zylinder, Gewinde |
| Länge des Sensors |
65 mm |
| Durchmesser des Sensors |
18 mm |
| Betriebsmittel-Schutzklasse |
Schutzklasse 2 |
| Umgebungstemperatur |
-10..70 °C |
| Schutzart (IP) |
IP67 |
Lieferumfang:

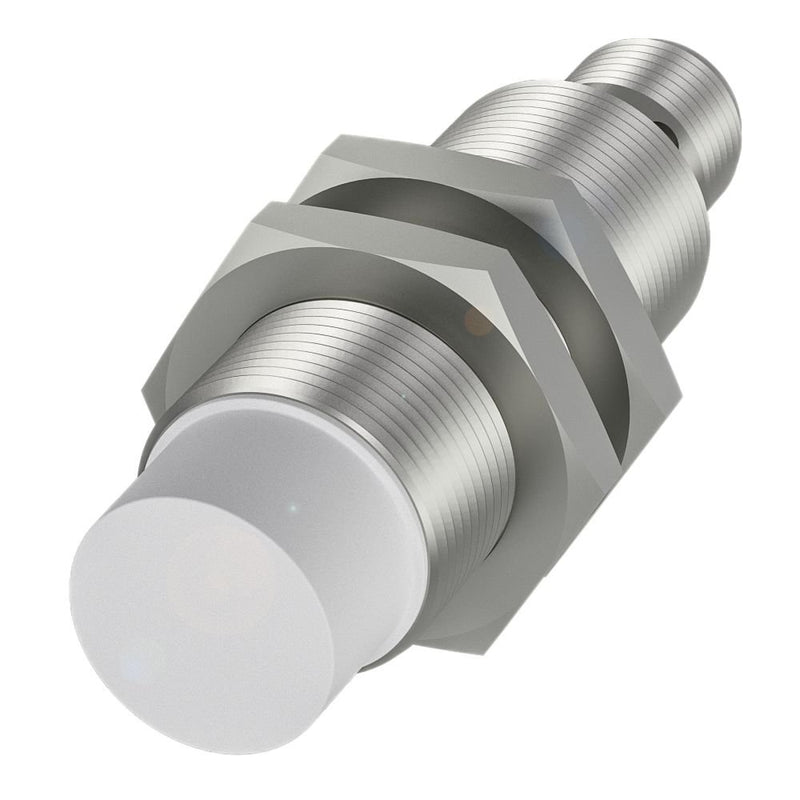

1 x Balluff - Induktiver Abstandssensor Wegsensor analog BAWM18MG-UAC80F-S04G 15-30VDC SN=5mm
