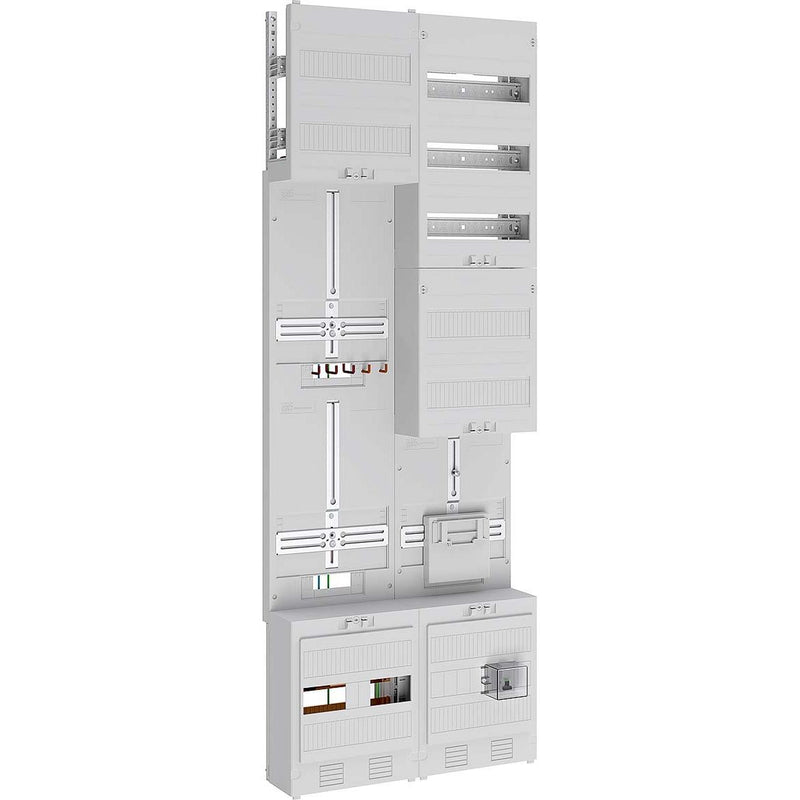

ABN - Zählerfeld Zählerplatz 3Pkt 2Z 1T Z29121FR mit HLAK5pol

Zählerplatz bestehendAus: 2x3-Punkt-Befestigung mit 5-poliger Hauptleitungsabzweigklemme,Sammelschienensystem 5-polig,5xAnschlussklemmen 16mm²,kein Zählerreserveplatz,1xVerteilerfeld 3-reihig mit Sammelschiene,Wärmepumpenfeld bestückt und verdrahtet mit: 1xLeitungsschutzschalter im NAR 1-polig B-Charakteristik 10A/25 kA,1xplombierbare Klarsichthaube,1xGeräteschiene montiertAuf 40mm Sammelschiene im NAR

Technische Details
Mit Verdrahtung	ja
Ausführung	2-stöckig
Anzahl der Zählerplätze	2
Anzahl der TSG-Plätze	1
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	63 A
Anzahl der Verteilerreihen	7
Breite	500 mm
Höhe	1350 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	nein
Farbe	weiß
RAL-Nummer	9002
Schutzart (IP)	IP3X

Lieferumfang:
2 x 3-Punkt-Befestigung mit 5-poliger Hauptleitungsabzweigklemme 1 x Sammelschienensystem 5-polig 5 x Anschlussklemmen 16mm² 1 x Verteilerfeld 3-reihig mit Sammelschiene
