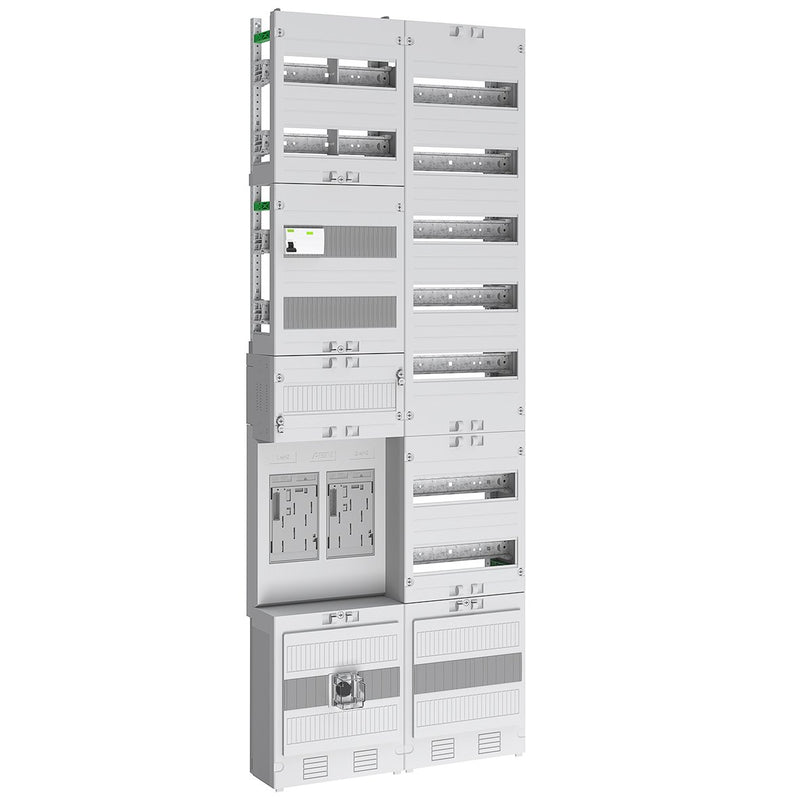

ABN - Zählerfeld ABNPZ209E0732

Zählerplatz bestehend aus: 1x eHZ-Kassette mit OKK und 5-poliger Hauptleitungsabzweigklemme, Sammelschienensystem 5-polig, 5x Anschlussklemmen 16 mm², kein Zählerreserveplatz, 1x Verteilerfeld 5-reihig mit Sammelschiene, Wärmepumpenfeld bestückt und verdrahtet mit: 1x Leitungsschutzschalter im AAR 1-polig B-Charakteristik 6 A/10 kA, 1x Installationsschütz 4-polig 40 A 4S, 1x plombierbare Klarsichthaube, 1x Geräteschiene montiert auf 40 mm Sammelschiene im NAR inkl. D01-Sicherungselement

Technische Details
Mit Verdrahtung	ja
Ausführung	elektronischer Haushaltszähler (eHZ)
Anzahl der Zählerplätze	2
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	63 A
Anzahl der Verteilerreihen	2
Breite	500 mm
Höhe	1350 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	nein
Farbe	weiß
RAL-Nummer	9002
Schutzart (IP)	IP30

Lieferumfang:
1 x eHZ-Kassette mit OKK und 5-poliger Hauptleitungsabzweigklemme 1 x Sammelschienensystem 5-polig 5 x Anschlussklemmen 16 mm² 1 x Verteilerfeld 5-reihig mit Sammelschiene
